Was ist eine Wafer-Typ-Verbindung?(2)

Bei der Zwischenplattenverbindung handelt es sich um eine BefestigungsartVentile(besondersAbsperrklappen, Rückschlagventileusw.) zwischen Rohrflanschen mit langen Schrauben. Sein charakteristisches Merkmal ist: Das Ventil hat keine eigenen integrierten Flansche; Stattdessen werden lange Schrauben durch die Flansche der beiden Rohre geführt, um das Ventil in der Mitte zu befestigen.

1. Hauptvorteile und Nachteile

Vorteile:

Platzsparend: Die Länge des Zwischenflanschventils (Baulänge) beträgt 1/3 bis 1/4 der Länge eines Flanschventils.

Kostenreduzierung: Das Schmieden/Bearbeiten von zwei integrierten Flanschen am Ventilkörper entfällt.

Leichtgewicht: Kann manuell ohne Hebezeug gehandhabt werden, insbesondere bei großen Durchmessern (z. B. DN200 und höher).

Nachteile:

Kann nicht einzeln entfernt werden: Zum Austausch eines Zwischenflanschventils müssen beide Rohrflansche getrennt werden (d. h. das Rohr muss auseinander bewegt werden). Daher kann es nicht an Sackgassen von Rohren oder dort eingesetzt werden, wo nur eine Seite zugänglich ist.

Erfordert eine gute Ausrichtung: Falsch ausgerichtete Rohrflansche können das Ventil verdrehen und zum Versagen der Dichtung führen.

Nicht für sehr hohen Druck: Wird typischerweise bei niedrigem bis mittlerem Druck verwendet (≤ PN40 / Klasse 300); Ultrahoher Druck kann das Ventilgehäuse verformen.

2. Allgemeine Anwendungen

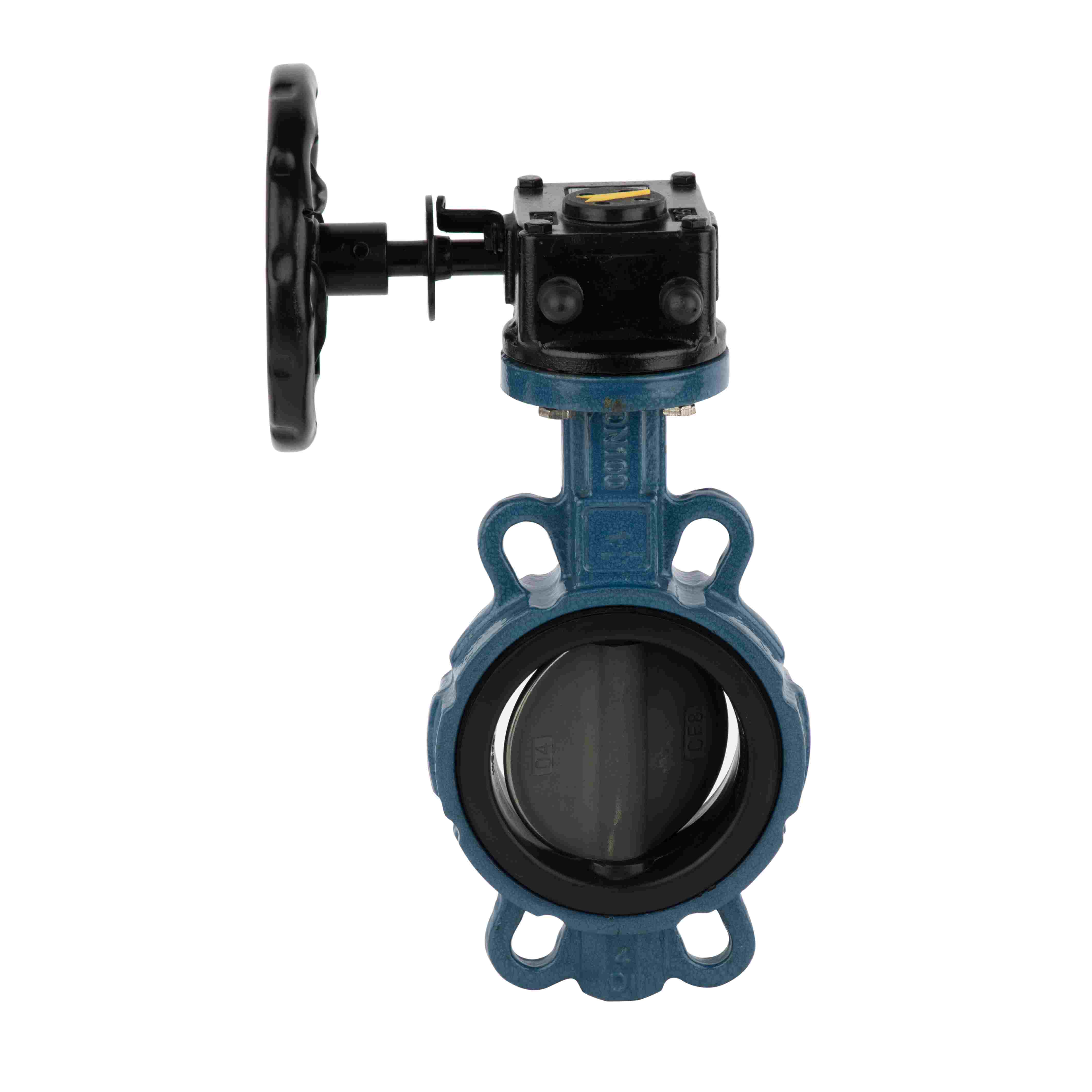

Wafer-Absperrklappen: Wasseraufbereitung, HVAC, Brandschutzsysteme – aufgrund der geringen Kosten und der einfachen Installation weit verbreitet.

Rückschlagventile: Rückfluss verhindern; wesentlich kürzer als Rückschlagklappen, direkt zwischen Flansche geklemmt.

Ventile mit Zwischenplattenauskleidung: Korrosionsbeständige Anwendungen.

3. Installationshinweise

Schraubenlänge muss genau berechnet werden:

2 × Dicke des Rohrflansches + Baulänge des Ventils + 2 × Dicke der Dichtung + 2 × Höhe der Mutter

Verwenden Sie geeignete Wafer-Verbindungsstandards (z. B. EN 593, API 609, GB/T 12238) mit entsprechenden Rohrflanschstandards (z. B. GB/T 9119, HG/T 20592).

Wenden Sie ein gleichmäßiges Schraubendrehmoment an, um eine ungleichmäßige Klemmung zu vermeiden, die zum Blockieren der Scheibe führen kann (ein häufiges Problem bei Absperrklappen).

Zusammenfassung

Beim Wafer-Typ handelt es sich um ein Verbindungsdesign, das auf geringes Gewicht, niedrige Kosten und schnelle Installation abzielt. Dabei wird das Ventil im Wesentlichen als „eingespanntes Bauteil“ zwischen zwei Rohrflanschen behandelt. Bei der Auswahl sollten Druckstufe, Wartungszugang und Entfernungshäufigkeit berücksichtigt werden.
