Was ist eine Wafer-Typ-Verbindung?(1)

Die Zwischenflanschverbindung ist eine Methode zur Befestigung von Ventilen (insbesondereAbsperrklappen,Rückschlagventileusw.) zwischen Rohrflanschen mit langen Schrauben. Sein charakteristisches Merkmal ist: Das Ventil hat keine eigenen integrierten Flansche; Stattdessen werden lange Schrauben durch die Flansche der beiden Rohre geführt, um das Ventil in der Mitte zu befestigen.

1. Bau

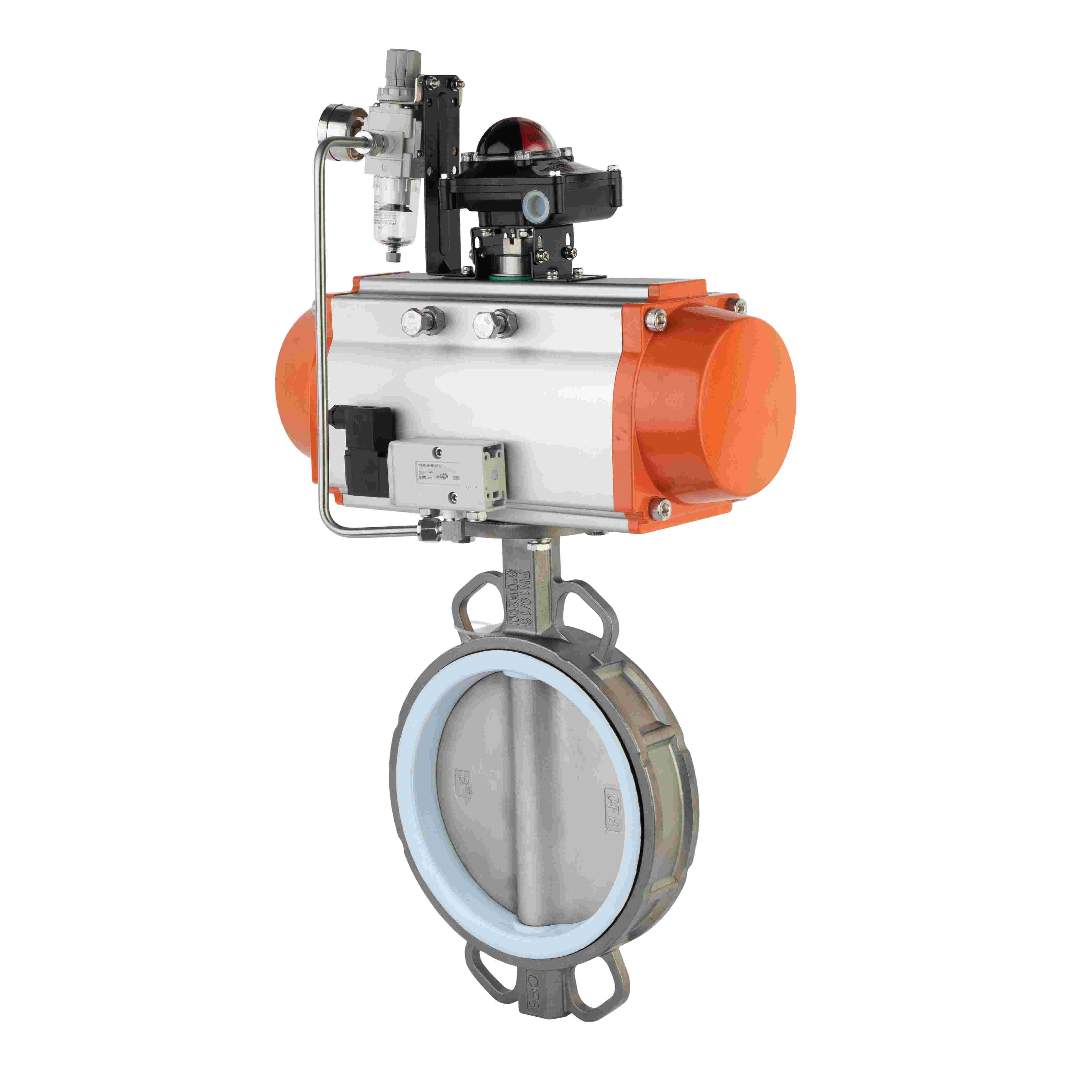

Ventil: Das Ventilgehäuse hat keine Flanschschraubenlöcher, sondern nur eine glatte Anlagefläche. Gängige Beispiele: Wafer-Absperrklappen, Wafer-Rückschlagventile.

Schrauben: In der Regel Stehbolzen oder Durchgangsschrauben, die lang genug sind, um durch die Schraubenlöcher beider Rohrflansche zu passen.

Rohrflansche: Die Rohrenden müssen mit Standardflanschen ausgestattet sein.

Muttern: Zum Festziehen.

2. Funktionsprinzip

Platzieren Sie das Zwischenflanschventil zwischen den Flanschen der beiden Rohre.

Führen Sie lange Schrauben durch die Schraubenlöcher eines Rohrflansches → durch die Kalibrierungslöcher im Zwischenflanschventilgehäuse → durch die Schraubenlöcher des umgekehrten Rohrflansches.

Befestigen Sie die Muttern an beiden Enden. Beim Anziehen der Muttern werden die beiden Rohrflansche zusammengezogen.

Diese Klemmkraft dichtet das Ventil zwischen den Flanschen ab, wobei Dichtungen (oder die eingebaute elastische Dichtung des Ventils) die Dichtungsschnittstelle bilden.

3. Hauptmerkmale (im Vergleich zu Flanschventilen)
