Unterirdische Wassernetze erhalten erneut Aufmerksamkeit, da alternde Rohre, Stadtsanierungen und Wartungsanforderungen die Infrastrukturplanung verändern. Diese Änderungen rücken die Zugänglichkeit von Ventilen in den Fokus, insbesondere wenn Betriebsgeräte unter der Erde installiert sind.
Viele kommunale Wassernetze wurden gebaut, um Gemeinden jahrzehntelang zu versorgen. Da diese Systeme altern, müssen sich Sanierungsprojekte nicht nur um beschädigte Rohre kümmern. Ventile, Verbindungen, Zugangskammern und andere Komponenten müssen ebenfalls überprüft und gegebenenfalls ausgetauscht werden.
Ein Ventil funktioniert möglicherweise jahrelang einwandfrei, ist jedoch schwer zu erreichen, wenn es unter Straßen, Gehwegen oder Grünflächen vergraben ist. Wenn Wartungsarbeiten umfangreiche Aushubarbeiten erfordern, können die Arbeiten den Verkehr stören, die umliegenden Dienstleistungen beeinträchtigen und die Komplexität des Projekts erhöhen.
Dies ist einer der Gründe, warum Infrastrukturplaner zunehmend Zugangsvereinbarungen bei Pipeline-Upgrades berücksichtigen, anstatt sie als sekundäres Installationsdetail zu behandeln. Das Ziel besteht nicht nur darin, veraltete Geräte zu ersetzen, sondern auch darin, künftige Inspektionen und den Betrieb leichter handhabbar zu machen.
Eine Absperrklappe reguliert den Durchfluss durch eine rotierende Scheibe im Rohr. Aufgrund seiner relativ kompakten Bauweise eignet es sich für viele Wasserverteilungs- und Industrieanwendungen, einschließlich größerer Rohrleitungsdurchmesser.

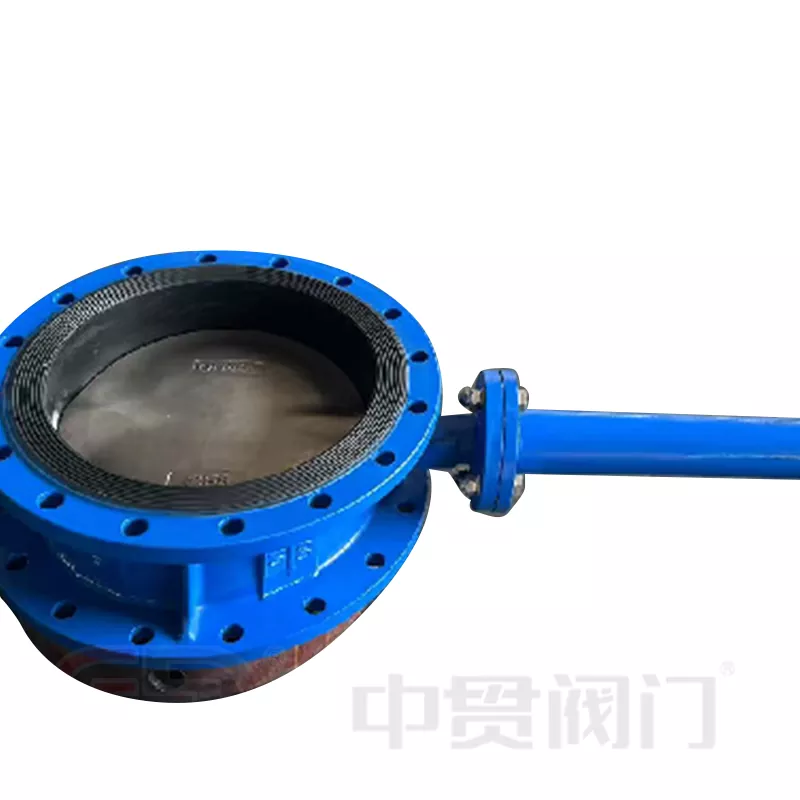

EinAbsperrklappe mit verlängertem Schaftverwendet eine verlängerte Wellenanordnung, um ein erdverlegtes Ventil mit einem höher gelegenen Betriebspunkt zu verbinden. Abhängig von der Installation kann der Betätigungsmechanismus in einer Zugangskammer oder an einer anderen dafür vorgesehenen Stelle positioniert werden, die leichter zu erreichen ist.
Durch diese Anordnung kann die Notwendigkeit verringert werden, bei Bedarf direkt auf das Ventilgehäuse zuzugreifen. Die Vorteile hängen jedoch von der Einbautiefe, der Schaftkonfiguration, der Betriebsmethode und dem Schutz vor Umwelteinflüssen ab.
Das Design eliminiert nicht jeden Wartungsbedarf. Das Ventil, die Welle, der Betätigungsmechanismus und die umgebende Zugangsstruktur müssen noch entsprechend den Bedingungen der Pipeline ausgewählt und installiert werden.
Die Zugänglichkeit von unterirdischen Ventilen ist für verschiedene Arten von Infrastrukturprojekten relevant.
| Anwendung | Hauptüberlegung |
|---|---|
| Kommunale Wasserverteilung | Zugriff für routinemäßige Isolierung und Flusskontrolle |
| Wasseraufbereitungsanlagen | Koordination zwischen Ventilstandorten und Wartungswegen |
| Industrielle Versorgungsnetze | Sicherer Betrieb innerhalb eingeschränkter Installationsbereiche |
| Sanierung städtischer Rohrleitungen | Begrenzung unnötiger Ausgrabungen und Oberflächenstörungen |
In einem dicht bebauten städtischen Gebiet kann sich ein Ventil beispielsweise unter einer gepflasterten Oberfläche befinden, wo häufiges Ausheben unpraktisch wäre. Die Planung eines zugänglichen Betriebsstandorts während der Erstinstallation oder einer geplanten Aufrüstung kann dazu beitragen, spätere Wartungsvereinbarungen zu vereinfachen.
Die geeignete Konfiguration hängt immer noch vom Netzwerklayout ab. Nicht jedes erdverlegte Ventil erfordert einen verlängerten Schaft, und alternative Ventilkonstruktionen können bei unterschiedlichen Platzverhältnissen, Druckbedingungen oder Betriebsanforderungen besser geeignet sein.
Bei der Auswahl eines Ventils für ein Untertageprojekt geht es um mehr als nur die Bestimmung seines Nenndurchmessers. Sowohl die Betriebsumgebung als auch der erwartete Wartungsprozess wirken sich auf die endgültige Konfiguration aus.
Einbautiefe und Ausrichtung sind wichtig, da die Spindel das Ventil mit seinem Betriebspunkt verbinden muss, ohne ungeeignete mechanische Belastungen zu erzeugen. Die Auszugslänge sollte zum Standortlayout passen und die umgebende Struktur sollte ausreichend Freiraum für den Betrieb bieten.
Auch Material- und Dichtungsverträglichkeit erfordern Aufmerksamkeit. Wasserzusammensetzung, Temperatur, Druck und mögliche Einwirkung von Bodenfeuchtigkeit können die Materialauswahl und die Anforderungen an die Abdichtung beeinflussen. Das angegebene Ventil muss für die tatsächlichen Betriebsbedingungen geeignet sein.
Ein weiterer Gesichtspunkt ist die Gestaltung der Zugangskammer. Ein bequemer Betriebspunkt bietet nur begrenzte Vorteile, wenn die Kammer schwer zugänglich ist, anfällig für Überschwemmungen ist oder durch andere Versorgungseinrichtungen blockiert ist. Entwässerung, Oberflächenbelastung und Zugangsvorkehrungen sollten daher als Teil der umfassenderen Installation beurteilt werden.
Schließlich sollten Inbetriebnahme- und Wartungspläne festlegen, wie das Ventil nach der Installation betrieben, inspiziert und getestet wird. Eine klare Dokumentation kann Wartungsteams dabei helfen, die Gerätekonfiguration zu verstehen, ohne sich auf Ausgrabungen oder Annahmen verlassen zu müssen.
Die digitale Überwachung wird zu einem wichtigen Bestandteil des Wassernetzmanagements, aber eine intelligente Infrastruktur hängt nicht nur von Software ab. Sensoren und Steuerungsplattformen können Informationen über den Netzwerkzustand liefern, während Ventile die physikalische Aufgabe übernehmen, den Durchfluss zu regulieren oder zu isolieren.
EinAbsperrklappe mit verlängertem Schaftkann Teil dieser umfassenderen Infrastrukturanordnung sein, wenn seine mechanische Konfiguration zum Standort passt. Wenn ein automatisierter Betrieb erforderlich ist, müssen der Betriebsmechanismus und das Steuerungssystem auf Kompatibilität geprüft werden, anstatt davon auszugehen, dass ein verlängerter Vorbau automatisch eine Fernsteuerung ermöglicht.
Die Unterscheidung ist wichtig, da Zugänglichkeit, Automatisierung und Überwachung separate Funktionen sind. Ein Ventil kann für den manuellen Betrieb ohne elektronische Steuerung zugänglich sein, während ein automatisiertes Ventil zusätzliche Ausrüstung und entsprechende Steuerungsanordnungen erfordert.
Die Ventilherstellung umfasst mehrere Prozesse, die sich auf die endgültige Komponente auswirken, darunter Bearbeitung, Montage, Markierung und Druckprüfung. Eine konsequente Kontrolle dieser Phasen ist wichtig, da Maßgenauigkeit, Dichtungsleistung und korrekte Montage Einfluss darauf haben, wie ein Ventil im Betrieb funktioniert.
Zhejiang Zhongguan Valve Manufacture Co., Ltd. mit Sitz in Yongjia, Wenzhou, Zhejiang, verfügt über Erfahrung in der Herstellung von Absperrklappen. Die angegebene Produktpalette umfasst Wafer-, Laschen-, U-Profil- und Flanschkonfigurationen mit gängigen Produktionsgrößen von DN40 bis DN1600. Die Produktionsprozesse umfassen CNC-Bearbeitung, Montage, Ventilmarkierung und Druckprüfung.
Diese Details bieten Branchenkontext zum Verständnis, wie Ventilkomponenten hergestellt und geprüft werden. Die spezifische Leistung einer unterirdischen Rohrleitung muss jedoch anhand der relevanten Produktspezifikationen, Installationsanforderungen und anwendbaren Testergebnisse ermittelt werden.
Bei der Sanierung von Rohrleitungen geht es zunehmend um die Frage, was nach Abschluss der Bauarbeiten geschieht. Die Ausrüstung muss während ihrer gesamten Lebensdauer zugänglich, mit den Betriebsbedingungen kompatibel und handhabbar bleiben.
Anordnungen mit verlängertem Schaft bieten eine Möglichkeit, die Lücke zwischen einem vergrabenen Ventilkörper und einer zugänglichen Betriebsposition zu schließen. Ihre Eignung hängt von den Standortbedingungen, dem Wartungsbedarf und der Gestaltung des gesamten Rohrleitungssystems ab.
Da unterirdische Netze weiterhin repariert und erneuert werden, ist dieAbsperrklappe mit verlängertem Schaftbleibt eine relevante Option für Projekte, bei denen der Betriebszugang ein wichtiger technischer Gesichtspunkt ist. Die allgemeinere Richtung ist klar: Eine wirksame Pipeline-Modernisierung erfordert Aufmerksamkeit nicht nur auf die Rohre selbst, sondern auch auf die praktischen Details, die einen sicheren Betrieb und eine langfristige Wartung prägen.
-
