Was ist eine Kabelschuhverbindung?

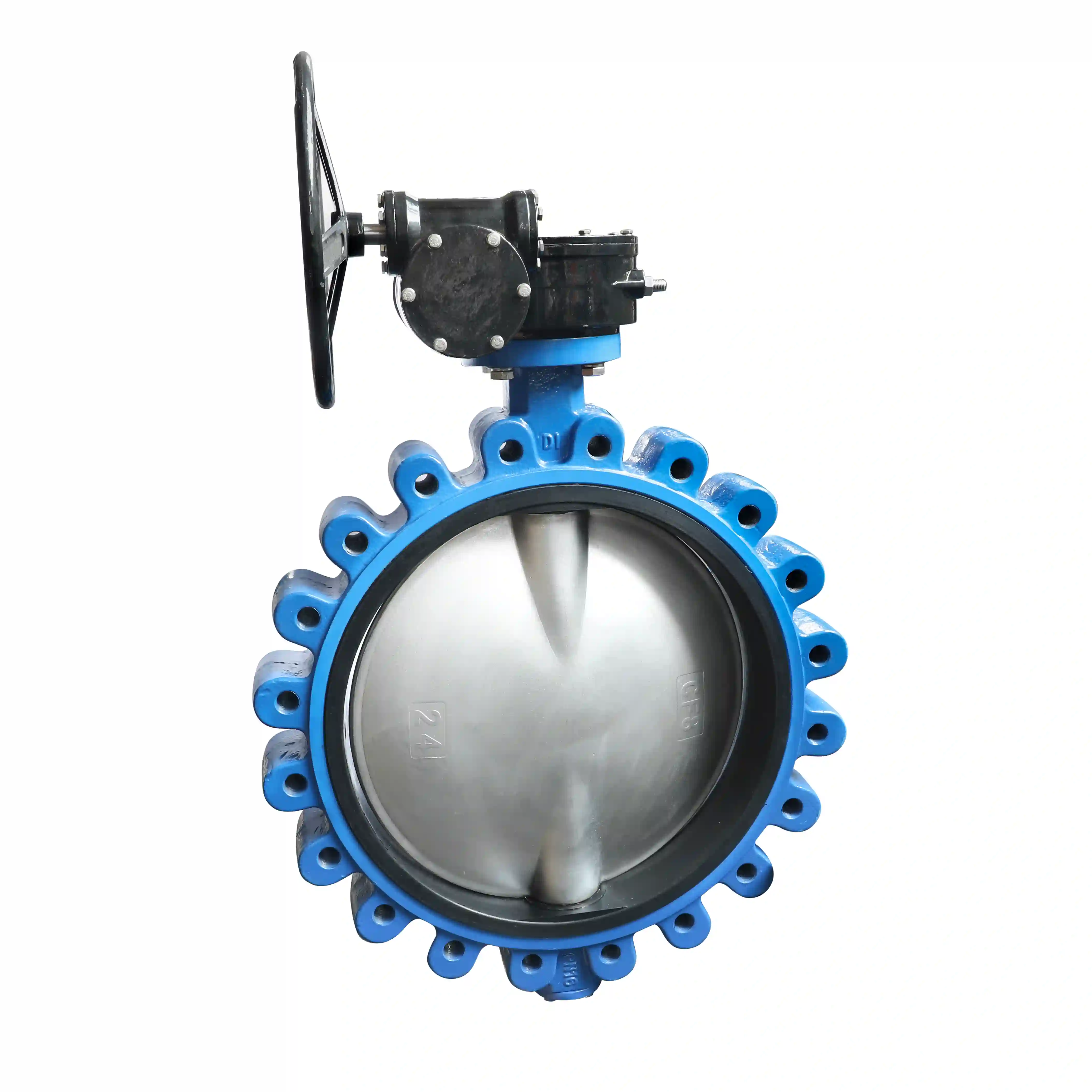

Unter „Laschenanschluss“ versteht man in der Regel die Methode zur Installation einer Absperrklappe im Laschenstil zwischen Rohrflanschen. Diese Verbindungsmethode ist in industriellen Rohrleitungssystemen sehr verbreitet. Seinen Namen verdankt es dem Ventilkörper mit „Laschen“-Strukturen und Bolzenlöchern.

Um diese Verbindungsmethode besser zu verstehen, kann sie mit einer anderen gängigen Art verglichen werden: der Wafer-Verbindung.

Hauptmerkmale und Installationsschritte

Unabhängige Verbindung, nicht störend: Das bemerkenswerteste Merkmal einer Kabelschuhverbindung ist, dass die Rohre auf jeder Seite unabhängig voneinander mit Schrauben am Ventil befestigt werden. Das heißt, der Flansch auf der linken Seite ist mit den linken Laschen des Ventils verschraubt, und die rechte Seite ist auf ähnliche Weise mit den rechten Laschen verschraubt. Dadurch kann jede Seite der Rohrleitung unabhängig entfernt werden, ohne dass die Dichtung auf der gegenüberliegenden Seite beeinträchtigt wird.

Installationsmethode:

Platzieren Sie dieAbsperrklappe in Laschenbauweisezwischen zwei Rohrflanschen und richten Sie die Schraubenlöcher aus.

Befestigen Sie den Flansch auf jeder Seite mit Schrauben sicher an den Gewindelöchern oder Durchgangslöchern an den entsprechenden Laschen des Ventils.

Wichtiger Punkt: Im Gegensatz zu Wafer-Verbindungen müssen die Schrauben nicht vollständig von einer Seite zur anderen durch das gesamte Ventil geführt werden. Daher sind die Schrauben kürzer, was die Installation und Wartung erleichtert.

Warum wird diese Verbindungsmethode benötigt?

Dieses Design bietet mehrere entscheidende Vorteile:

Ermöglicht einen „Dead-End“-Service: Wenn das Ventil am Ende einer Rohrleitung installiert werden muss (z. B. als Ablassventil am Rohrabschluss), gibt es nur einen Flansch auf einer Seite. Ein Ventil im Laschen-Stil kann direkt an diesen einzelnen Flansch geschraubt werden – etwas, was ein Ventil im Zwischenflansch-Stil nicht kann.

Verbesserte Systemstabilität: Im Vergleich zu Wafer-Ventilen, die auf langen Schrauben basieren, die sie zwischen Flanschen festklemmen, bietet die unabhängige Befestigung von Laschenventilen eine stärkere Unterstützung. In Anwendungen, in denen Rohrleitungen Vibrationen oder schwankendem Druck ausgesetzt sind, bietet diese Verbindungsmethode eine höhere Stabilität und Zuverlässigkeit.

Einfachere Wartung: Da die beiden Seiten der Rohrleitung unabhängig miteinander verbunden sind, muss bei Wartungs- oder Austauscharbeiten am Ventil nur die Seite demontiert werden, an der gearbeitet werden muss. Es ist nicht erforderlich, beide Seiten der Rohrleitungen gleichzeitig zu trennen, was die Ausfallzeit erheblich reduziert.
