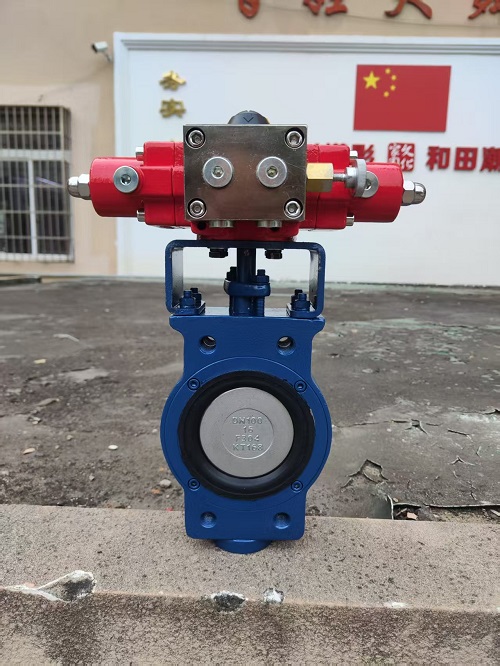

Die Materialkonstruktion und die technischen Parameter des exzentrischen Absperrventils Semi Lug WCB CF8 werden nach strengen Werksstandards hergestellt, um hohen Durchflussraten, abrasiven Medien und Differenzdrücken standzuhalten.
Die Gussstahlkonstruktion bietet eine hohe strukturelle Integrität, Zugfestigkeit und Schlagfestigkeit für schwere Rohrleitungsbeanspruchungen.
Feingegossene Scheibe aus Edelstahl 304 mit präzisionspolierten Kontaktflächen zum Schutz vor Korrosion, Medienerosion und Sitzverschlechterung.
Konfigurierbare Elastomersitzoptionen (EPDM, NBR, PTFE) sorgen für elastische Verformung für wiederholbare leckagefreie Absperrung gemäß ANSI-Klasse-VI-Standards.
Vollständig integrierter Fluidantrieb, der schnelle Reaktionszeiten, präzise Modulation und zuverlässige hohe Drehmomentausgabe für automatisierte Regelkreise bietet.
Bei einer konzentrischen Absperrklappe verläuft der Schaft direkt durch die Mitte der Scheibe und des Sitzes, was während des gesamten 90-Grad-Wegs zu einer kontinuierlichen Reibung zwischen Gummi und Metall führt. Im Gegensatz dazu positioniert das doppelt versetzte Design des exzentrischen Absperrventils Semi Lug WCB CF8 die Schaftachse sowohl von der Sitzdichtungsmitte als auch von der Rohrmittellinie versetzt. Beim Öffnen bewegt sich die Scheibe sofort von der Sitzfläche weg, wodurch die Reibung minimiert, das Betätigungsdrehmoment reduziert, eine Verformung des Sitzes vermieden und die Lebensdauer der Komponenten erheblich verlängert wird.
Ein standardmäßiges Zwischenflanschventil wird bei der Wartung mithilfe von Durchgangsschrauben ohne Ausrichtungsunterstützung zwischen zwei Flansche geschoben. Ein Vollanschlagventil verfügt über Gewindebohrungen, die sich über den gesamten Umfang erstrecken und eine vollständige Dead-End-Isolierung ermöglichen. Das Semi-Lag-Körperdesign kombiniert mit Gewinde versehene Laschenlöcher mit offenen Bolzenführungen. Diese Halbnasen-Architektur ermöglicht eine sichere Durchschraubung für ein geringeres Gehäusegewicht und eine schnellere Ausrichtung, während das Ventil während der teilweisen Demontage der stromabwärts gelegenen Rohrleitung auf einer Seite gestützt bleibt, was den Wartungsaufwand erleichtert, ohne dass die gesamte Baugruppe entfernt werden muss.
WCB-Kohlenstoffstahl bietet hervorragende mechanische Festigkeit und Druckbeständigkeit für neutrale, nicht korrosive oder leicht aggressive Industriemedien, heißes Wasser, Dampf und Kohlenwasserstoffe. CF8-Edelstahl (304) enthält 18 % Chrom und 8 % Nickel, was ihn äußerst widerstandsfähig gegen chemische Angriffe, Oxidation, organische Flüssigkeiten und Feuchtigkeit macht. Die Kombination eines WCB-Außenkörpers mit einer CF8-benetzten Scheibe optimiert die Kosteneffizienz und gewährleistet gleichzeitig eine hohe Korrosionsbeständigkeit im Strömungsweg.
Während Ventile mit voller Öse für den echten End-of-Line-Dead-End-Betrieb unter vollem Arbeitsdruck bevorzugt werden, kann die Konstruktion mit halber Öse die Wartung der Rohrleitung unterstützen, wenn sie an den vorgeschalteten Flansch geschraubt wird. Für permanente Dead-End-Anwendungen, die eine vollständige Entfernung des stromabwärtigen Flansches bei maximalem Druck erfordern, wenden Sie sich bei der Auswahl vor dem Verkauf an unser technisches Ingenieurteam, um die Leitungsdruckbewertung und spezifische Verschraubungskonfigurationen zu überprüfen.
Der doppelte Versatzmechanismus und die hydraulische Steuerung eignen sich für bestimmte Prozessumgebungen, die eine schnelle, automatisierte Isolierung und Nullleckage erfordern:
Verwaltet die Rohwasseraufnahme, Klärschlämme und chemische Dosierleitungen. Die CF8-Edelstahlscheibe widersteht lokaler Lochfraßbildung durch biologische und chemische Elemente, während der elastische Sitz Rückflusslecks verhindert.
Integriert in Kraftstofflagerterminals, Transferpumpen und Kohlenwasserstoffpipelines. Der hydraulische Aktuator sorgt für schnelle Auslösereaktionen bei hohem Differenzdruck.
Bietet chemische Beständigkeit gegen milde Säuren, ätzende Waschmittel und industrielle Lösungsmittel durch Konfigurationen mit PTFE-Sitz.
Wird in Kühlwasserkreisläufen, Niederdruck-Dampfisolierungen und Kesselspeise-Hilfssystemen eingesetzt. Die doppelt versetzte Kinematik verhindert eine thermische Bindung bei schnellen Temperaturübergängen.
Wird in großen Kühlwassersystemen, Zellstoffleitungen und Versorgungsleitungen für Lebensmittel und Pharmazeutika verwendet, die einen automatisierten hydraulischen Betrieb erfordern.

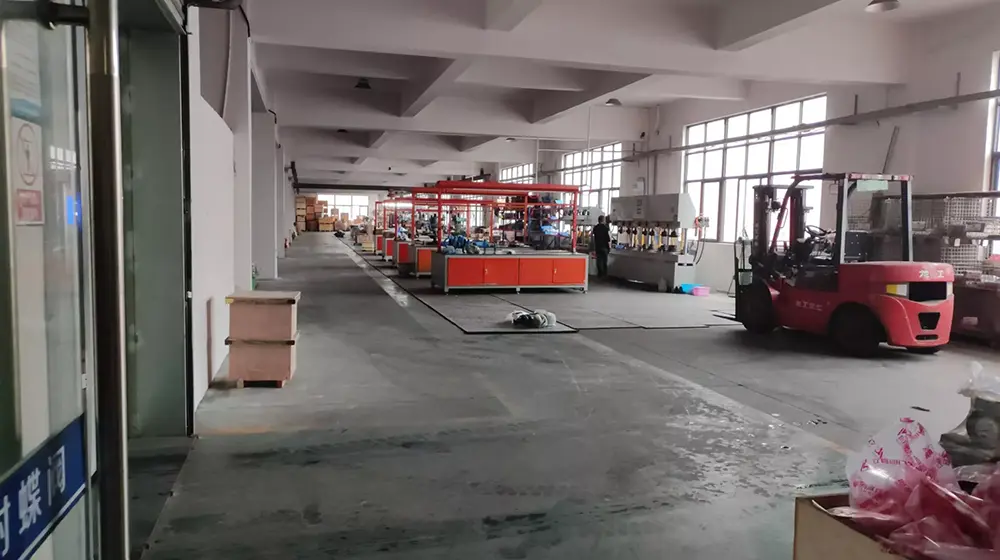

Zhejiang Zhongguan Ventilherstellung Co., Ltd. betreibt komplette eigene Bearbeitungs-, Montage- und Druckprüfgeräte. Jede Einheit wird vor dem Versand einer strengen hydrostatischen Schalen- und Sitzdruckprüfung mit Pressmaschinen unterzogen.
Unser technisches Team unterstützt Ingenieure und Lagerhändler bei:
Überprüfung der Flüssigkeitsverträglichkeit und dynamische Auswahl des Sitzmaterials (EPDM, NBR, PTFE).
Drehmomentberechnungen zur exakten hydraulischen Betätigungspaarung.
Flanschmaßanpassung (PN10, PN16, ANSI-Klassen).
Detailbestätigungen für nichtsteigende und steigende Spindeln für benachbarte Ventile (Tor, überprüfen, Schmetterling).

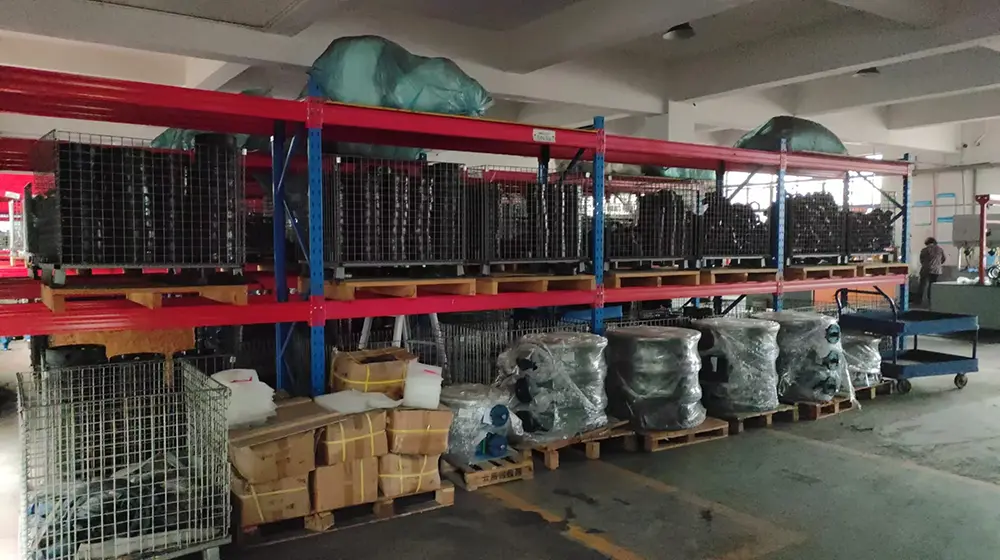

Unterstützt durch nördliche Gusseisen-Lieferketten und südliche Gussstahl-Produktionsstandorte in Wenzhou beliefert Zhongguan Fachhändler und Projektunternehmer in ganz Südostasien (Vietnam, Malaysia, Singapur) und weltweit. Alle Produkte verfügen über ISO-Zertifizierungen, verfügbare WRAS-zertifizierte Sitzoptionen und eine umfassende einjährige Qualitätsgarantie mit kostenlosem Ersatz bei Herstellungsfehlern. Überprüfen Sie unsereZertifikateUndkooperative Fällefür weitere Einzelheiten.
Kontaktieren Sie unser Vertriebsteam, um vollständige dimensionale P&ID-Zeichnungen, Drucktestdokumentationen oder kundenspezifische Volumenangebote für die exzentrische Absperrklappe WCB CF8 von Semi Lug anzufordern. Entdecken Sie VerwandteAbsperrklappeOptionen wie dieMarine-Absperrklappe mit Halbansatzund dieAbsperrklappe vom Ansatztyp.
Flanschschrauben über Kreuz und stufenweise mit dem vorgeschriebenen Drehmoment anziehen. Dies trägt dazu bei, eine ungleichmäßige Kompression der Dichtung und eine Verformung des Gehäuses zu vermeiden, insbesondere bei größeren DN-Größen.
EPDM wird im Allgemeinen für Wasser und Dampf, NBR für Öl und Kraftstoff und PTFE für korrosive Medien und höhere Temperaturen verwendet. Die endgültige Auswahl sollte den tatsächlichen Medium-, Temperatur- und Druckbedingungen entsprechen.
Überprüfen Sie in regelmäßigen Abständen externe Leckagen, die Reaktion des Stellantriebs, das Schraubendrehmoment und den Sitzverschleiß. Jede Änderung des Betriebsdrehmoments oder der Dichtungsleistung sollte vor der weiteren Verwendung überprüft werden.
Bestätigen Sie das erforderliche Ventildrehmoment, den erforderlichen Hub, das Steuersignal und den hydraulischen Versorgungsdruck. Der Stellantrieb sollte ein ausreichendes Drehmoment mit einer angemessenen Sicherheitsmarge für den tatsächlichen Differenzdruck bereitstellen.
Überprüfen Sie die Ausrichtung des Flansches, das Drehmoment der Schrauben, den Zustand der Dichtung und prüfen Sie, ob sich Fremdkörper am Sitz befinden. Wenn die Leckage weiterhin besteht, überprüfen Sie den Sitz- und Tellerkontaktbereich, bevor Sie das Ventil wieder in Betrieb nehmen.
