Schmetterlingsventilesind wesentliche Komponenten in verschiedenen industriellen Anwendungen, die in Rohrleitungssystemen eine effiziente Durchflussregelung bieten. Ihr einfaches Design, ihre Zuverlässigkeit und ihre Kosteneffizienz machen sie zu einer beliebten Wahl für die Regulierung von Flüssigkeiten und Gasen. Im Folgenden brechen wir die Struktur, das Arbeitsprinzip und die wichtigsten Spezifikationen von Schmetterlingsventilen auf, um Ihre Funktionalität und Vorteile zu verstehen.

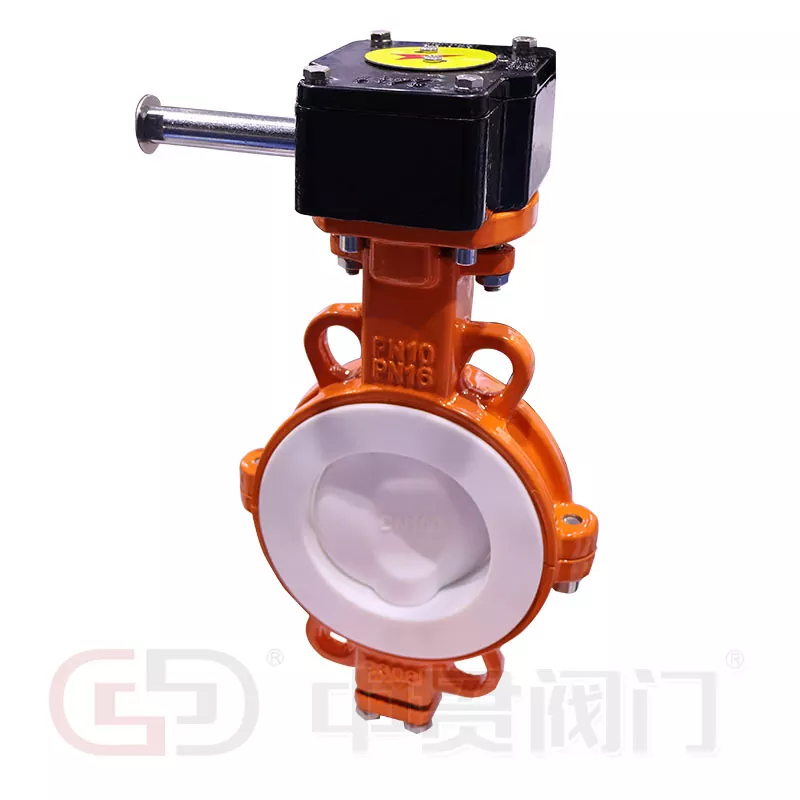

Ein Schmetterlingsventil besteht aus mehreren grundlegenden Teilen:
Körper: In der Regel aus Materialien wie Gusseisen, Edelstahl oder PVC hergestellt, beherbergt der Körper die inneren Komponenten.
Scheibe: Eine kreisförmige Scheibe, die auf einer rotierenden Welle montiert ist, die den Fluss durch Schwung innerhalb des Ventilkörpers steuert.
Stängel: Verbindet die Scheibe mit dem Aktuator und ermöglicht eine Rotation.
Sitz: Bietet eine enge Dichtung zwischen der Scheibe und dem Körper, wenn das Ventil geschlossen ist. Gemeinsame Materialien umfassen EPDM, Viton oder PTFE.
Aktuator: Betreibt das Ventil manuell, elektrisch oder pneumatisch, um die Scheibe zu drehen.
Der Betrieb eines Schmetterlingsventils ist unkompliziert. Wenn der Aktuator den Stiel dreht, bewegt sich die Scheibe entweder parallel oder senkrecht zum Fluss. In der offenen Position übereinstimmt die Scheibe mit dem Fluss und ermöglicht einen minimalen Druckabfall. Wenn die Scheibe geschlossen ist, dreht sich die Scheibe 90 Grad, um den Fluss vollständig zu blockieren. Der Vierteldrehbetrieb sorgt für einen schnellen Abschluss oder eine schnelle Regulierung und macht Schmetterlingsventile ideal für Anwendungen, die eine schnelle Reaktion erfordern.
Schmetterlingsventile sind in verschiedenen Größen, Druckwerten und Materialien erhältlich, um unterschiedliche Anforderungen zu erfüllen. Unten finden Sie einen detaillierten Überblick über Standardspezifikationen:
Tabelle 1: StandardSchmetterlingsventilSpezifikationen
| Parameter | Details |
|---|---|
| Größenbereich | 2 Zoll bis 48 Zoll |
| Druckbewertung | Bis zu 740 psi (Klasse 150/300) |
| Temperaturbereich | -40 ° F bis 600 ° F (–40 ° C bis 315 ° C) |
| Körpermaterialien | Gusseisen, Edelstahl, duktiles Eisen, PVC |
| Scheibenmaterialien | Edelstahl, Aluminiumbronze, überzogen |
| Sitzmaterialien | EPDM, NBR, Viton, PTFE |
| Betriebstypen | Hebel, Zahnrad, elektrische, pneumatische Aktuatoren |
Liste der gängigen Anwendungen:
Wasser- und Abwasserbehandlungssysteme
Chemische und petrochemische Industrie
HLK- und Brandschutzsysteme
Lebensmittel- und Getränkeverarbeitung
Pharmazeutische und sanitäre Anwendungen
Schmetterlingsventile bieten mehrere Vorteile, einschließlich kompaktes Design, leichter Konstruktion und geringer Wartungsanforderungen. Ihre Fähigkeit, große Durchflusskapazitäten mit minimalem Druckabfall zu bewältigen, macht sie vielen alternativen Ventiltypen überlegen. Darüber hinaus ermöglicht es durch die Vielseitigkeit eines Schmetterlingsventils eine gute Leistung sowohl bei Drosselung als auch bei Ein-/Aus -Anwendungen.
Betrachten Sie bei der Auswahl eines Schmetterlingsventils Faktoren wie Flüssigkeitskompatibilität, Drucktemperaturbewertungen und Betätigungsmethode, um eine optimale Leistung zu gewährleisten. Mit ihrem robusten Bau und ihrem effizienten Betrieb bleiben die Schmetterlingsventile für Ingenieure und Branchenfachleute weltweit eine Spitzenentwicklung.
