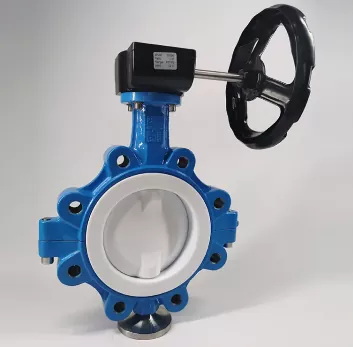

Vollständig mit PTFE ausgekleidete Absperrklappe mit geteiltem Gehäuse

Die vollständig mit PTFE ausgekleidete Absperrklappe mit geteiltem Körper von Zhongguan Valve ist eine erstklassige, leistungsstarke Flüssigkeitskontrolllösung, die speziell für die anspruchsvollsten industriellen Umgebungen der Welt entwickelt wurde. Dieses Flaggschiff-Ventil kombiniert fortschrittliche strukturelle Innovation mit erstklassiger Materialwissenschaft und verfügt über eine hochwertige Auskleidung aus hochdichtem Polytetrafluorethylen (PTFE), die einen undurchdringlichen Schutz gegen extreme chemische Korrosion, abrasiven Verschleiß und thermische Instabilität bietet.

Kompromissloser Rundum-Korrosionsschutz

Der Ventilkörper ist innen und außen zusammen mit dem Scheibenkern vollständig mit hochbelastbarem Polytetrafluorethylen (PTFE) ummantelt. Dadurch entsteht eine undurchdringliche, nicht reaktive Barriere gegen starke Säuren, konzentrierte Laugen, Chlor und hochreaktive organische Lösungsmittel. Der extrem niedrige Reibungskoeffizient von PTFE minimiert die Anforderungen an das Betriebsdrehmoment, verhindert Medienansammlungen und reduziert die abrasive Erosion durch schwebende Partikel.

Der technische Vorteil des Split-Body-Designs

Das Ventil verfügt über einen einzigartigen abnehmbaren oberen/unteren oder links/rechts geteilten Ventilkörper, der durch hochfeste Flanschschrauben sicher befestigt wird.

• Inline-Wartung ohne Demontage: Diese geteilte Struktur ermöglicht es Wartungsteams, interne Verschleißkomponenten (wie den PTFE-Ventilsitz und die gekapselte Scheibe) zu inspizieren, zu warten oder auszutauschen, ohne das strukturelle Rohrleitungssystem vollständig zu demontieren. Lösen Sie einfach die Verbindungsschrauben des Gehäuses, um das Ventilgehäuse zu trennen.

• Minimierte Ausfallzeiten und Arbeitskosten: Es vereinfacht die Wartung in engen Räumen, senkt die Arbeitskosten und verbessert die Betriebseffizienz des Systems erheblich.

• Nahtlose Pipeline-Nachrüstung: Die geteilte Konfiguration vereinfacht das Hinzufügen oder Austauschen von Ventilen in der bestehenden Pipeline-Infrastruktur bei technisch-technischen Renovierungen.




Technische Spezifikationen und Materialstandards

Parameter	Spezifikationsdetails
Marke/Hersteller	Zhejiang Zhongguan Ventilherstellung Co., Ltd.
Nenndurchmesserbereich	DN40 bis DN1600 (Übergroße kundenspezifische Modelle bis DN2400 auf Anfrage erhältlich)
Druckstufe	PN6 / PN10 / PN16 / Klasse 150
Karosseriedesign	Zweiteiliger geteilter Körper (oben/unten oder links/rechts geteilte Ausrichtung)
Futter- und Sitzmaterial	Hochwertiges reines PTFE / PFA / Hochtemperatur-FEP
Grundkörpermaterial	Sphäroguss (GGG40/50), Kohlenstoffstahl (WCB), Edelstahl (CF8, CF8M)
Disc-Konfiguration	Vollständig gekapselte PTFE/PFA-Scheibe, SS316, Hastelloy, Duplex-Stahlkern
Verbindungsstandard	Wafer, Lug, U-Profil, Flanschenden (vollständig kompatibel mit ASME, DIN, JIS, BS)
Aktuatorkompatibilität	Manueller Anglo-Hebel, Schneckengetriebe, pneumatischer Antrieb, elektrischer Antrieb

Zielanwendungsfelder

Unsere vollständig mit PTFE ausgekleideten Absperrklappen mit geteiltem Gehäuse dienen als sicherheitskritische Komponenten für präzise Drosselung und absolute Isolierung in verschiedenen hochreinen und gefährlichen Verarbeitungslinien:

• Chemische und petrochemische Verarbeitung: Zuverlässiges Management von konzentrierter Schwefelsäure, Salzsäure, Natronlauge und leicht flüchtigen chemischen Reagenzien bei gleichzeitiger Gewährleistung absoluter Prozesssicherheit.

• Pharmazeutische und biotechnologische Fertigung: Konforme, inerte und nicht kontaminierende Oberflächendesigns, die sterile Bedingungen aufrechterhalten und aggressiven chemischen Clean-In-Place- (CIP) und Sterilize-In-Place- (SIP) Behandlungen sicher standhalten.

• Lebensmittel- und Getränkeproduktion: Geschmacksneutrale, ungiftige PTFE-Auskleidungskomponenten, die eine Chargenkontamination verhindern und strenge Hygienestandards einhalten.

• Industrielle Wasseraufbereitung und -entsalzung: Äußerst stabile Kontrolle über saure oder alkalische Wasserströme, chemische Dosierleitungen und Netzwerke zur Aufbereitung von Brackwasser mit hohem Salzgehalt.




Maßgeschneiderte OEM/ODM-Services und Qualitätskonformität

Bei Zhongguan Valve wissen wir, dass einzigartige Arbeitsbedingungen maßgeschneiderte Lösungen erfordern. Wir bieten umfassende, professionelle OEM- und ODM-Anpassungsdienste zur Erfüllung gezielter technischer Spezifikationen:

• Materialkonfiguration: Kundenspezifische Optionen für Scheibenkerne aus Speziallegierungen (z. B. Hastelloy oder Monel für erstklassige chemische Verarbeitung) oder kundenspezifische Auskleidungen aus ultrareinem PFA für Flüssigkeiten in Halbleiterqualität.

• Maß- und Betätigungsanpassung: Kundenspezifische Konfigurationen des oberen Flansches gemäß ISO 5211 für eine nahtlose, direkte Integration mit Ihren vorhandenen automatisierten pneumatischen oder elektrischen Betätigungselementen.

• Private Etikettierung und Branding: Lasergeätzte Typenschilder, individuelle Farbbeschichtungen und proprietäres Guss-Branding, maßgeschneidert für internationale Ventilhändler.

Strenge Qualitätssicherung

Jedes einzelne voll ausgekleidete Ventil wird einer strengen Fertigungskontrolle unterzogen, bevor es die Fabrik verlässt. Dazu gehört ein Hochspannungs-Funkentest, um sicherzustellen, dass keine Mikroporosität oder Nadellöcher in der PTFE-Auskleidungsschicht entstehen, gefolgt von einer standardmäßigen hydrostatischen Druckprüfung der Schale und des Sitzes. Unsere Produktionsprozesse sind vollständig nach ISO 9001, CE-Richtlinie und API-Standards zertifiziert, was internationalen Beschaffungsmanagern absolute Zuverlässigkeit vor Ort bietet.

Exportverpackung, Versand und After-Sales-Logistik

Schutzverpackung nach Exportstandard

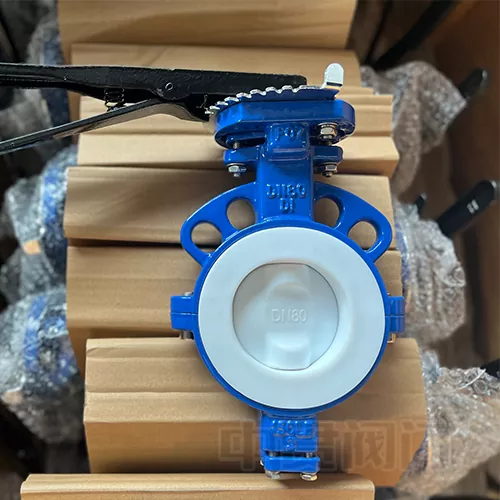

Um Transportschäden, Reibungsspuren oder Verunreinigungen der inneren PTFE-Auskleidung zu vermeiden, sind alle Ventile mit schützenden Kunststoff-Endkappen ausgestattet, vakuumverpackt und sicher in robusten, IPPC-zertifizierten, begasungsfreien, seetüchtigen Holzkisten verankert. Die unmittelbare Nähe zu den wichtigsten Seehäfen (Ningbo und Shanghai) gewährleistet einen schnellen und vorhersehbaren Schiffstransit über alle See-, Luft- und Schienenfrachtkanäle.

Umfassender After-Sales-Support

• 18-monatige Garantie: Volle Qualitätsunterstützung, die alle mechanischen und Dichtungskomponenten unter normalen Betriebsbedingungen ab Versanddatum abdeckt.

• Technische Reaktion rund um die Uhr: Unser professionelles Anwendungsteam reagiert innerhalb von 24 Stunden, um internationale Kunden mit Installationsrichtlinien, Drehmomentberechnungen und automatisierter Aktuatorkalibrierung zu unterstützen.

• Verfügbarkeit von Ersatzteilen über den gesamten Lebenszyklus: Original-Ersatzdichtungen, PTFE-Sitze und Schäfte werden ständig auf Lager gehalten, um einen schnellen weltweiten Versand zu gewährleisten und Betriebsunterbrechungen beim Kunden zu minimieren.
