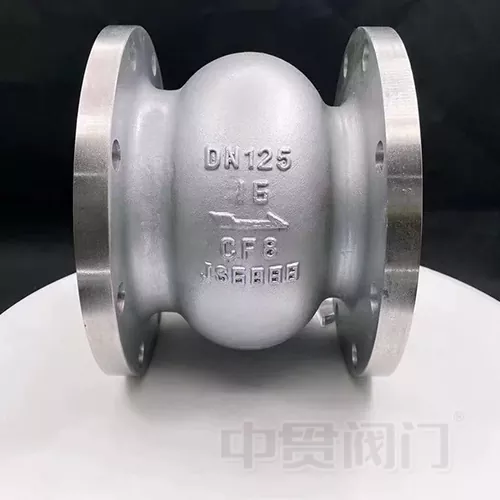

Rückschlagventil vom Hubtyp

Das Hubrückschlagventil ist ein automatisches Ventil, dessen Kernfunktion darin besteht, einen unidirektionalen Fluss des Mediums zu ermöglichen und einen Rückfluss zu verhindern. Es wird häufig in verschiedenen industriellen und kommunalen Rohrleitungssystemen eingesetzt und ist eine Schlüsselkomponente zur Gewährleistung der Systemdruckstabilität und der Gerätesicherheit.Zhongguan-Ventil, ein seit 19 Jahren auf Ventile spezialisierter Hersteller, produziert Hubrückschlagventile, die sich strikt an internationale Standards halten. Das Unternehmen nutzt seine Lieferkettenvorteile in ganz China und wählt hochwertige Materialien aus, die für verschiedene Betriebsbedingungen geeignet sind und dabei strukturelle Rationalität und Benutzerfreundlichkeit in Einklang bringen. Es stehen kundenspezifische Spezifikationen zur Verfügung, um spezifische Kundenanforderungen zu erfüllen.

Unsere Hubrückschlagventile nutzen eine vertikal bewegliche Ventilscheibenstruktur, wodurch redundante Konstruktionen vermieden und die Strömungsweganordnung optimiert werden. Im Vergleich zu herkömmlichen Rückschlagventilen bieten sie ein präziseres Öffnungs- und Schließverhalten, eine stabilere Dichtleistung und einen geringeren Strömungswiderstandsverlust. Sie sind für verschiedene Medien geeignet, darunter Wasser, Dampf, Öl und korrosive Flüssigkeiten, was sie zu einem der kostengünstigsten Rückschlagventile auf dem Markt macht.

Funktionsprinzip des Produkts

Das Zhongguan-Ventilhub-Rückschlagventil basiert auf dem synergistischen Effekt von Flüssigkeitsdruck und mechanischer Struktur. Es ermöglicht eine automatische Öffnungs- und Schließsteuerung ohne manuelle oder externe Kraft. Der spezifische Prozess ist wie folgt:

1. Vorwärtsfluss: Wenn das Medium entlang der Rohrleitung vorwärts fließt, überwindet der Flüssigkeitsdruck das Gewicht des Ventiltellers und die Federkraft und drückt den Ventilteller vertikal nach oben, wodurch ein glatter Strömungsweg zwischen dem Ventilsitz und dem Ventilteller entsteht, sodass das Medium reibungslos passieren kann.

2. Rückwärtsabschaltung: Wenn der Mediumfluss stoppt oder ein Rückflusstrend auftritt, verschwindet der Flüssigkeitsdruck. Unter der kombinierten Wirkung seines Eigengewichts und der Rückstellkraft der Feder senkt sich der Ventilteller schnell und vertikal ab und liegt eng am Ventilsitz an, um eine Abdichtung zu erreichen und einen Rückfluss des Mediums zu verhindern.

3. Stabilitätsgarantie: Das federunterstützte Design beschleunigt die Schließgeschwindigkeit des Ventiltellers, reduziert Wasserschläge und vermeidet Verschleiß durch Kollisionen zwischen Ventilteller und Ventilsitz, wodurch die Produktlebensdauer verlängert und ein langfristig stabiler Betrieb des Rohrleitungssystems gewährleistet wird.

Kernproduktfunktionen

Wir priorisieren konsequent die tatsächlichen Betriebsbedingungen und beziehen mehrere praktische Technologien in die Konstruktion und Produktion unserer Hubrückschlagventile ein. Daraus ergeben sich folgende Kernmerkmale, die sie von gewöhnlichen ähnlichen Produkten unterscheiden:

• Präzises Öffnen und Schließen: Die lineare axiale Hubstruktur sorgt für ein schnelles Öffnen und Schließen, eliminiert Blockaden und Verzögerungen, eliminiert effektiv Wasserschläge und eignet sich für häufige Start-Stopp-Vorgänge der Pumpe;

• Zuverlässige Abdichtung: Durch die Verwendung einer Dichtungsoberfläche aus Metall-Elastomer-Verbundwerkstoff ist die Dichtungsleistung stabil, mit einer langfristigen Leckagekontrolle unter 0,01 l/min·m und einer deutlich geringeren Verschleißrate als bei herkömmlichen Rückschlagventilen;

• Geringer Strömungswiderstand: Das optimierte Strömungskanaldesign reduziert den Widerstandsverlust während des Medienflusses, wobei der Druckverlust 0,15 bar bei Nenndurchfluss nicht überschreitet, was zur Energieeinsparung und Verbrauchsreduzierung des Systems beiträgt;

• Bequeme Wartung: Durch den modularen Aufbau entfällt die Notwendigkeit, Rohrflansche für routinemäßige Wartungsarbeiten zu demontieren. Techniker können über 90 % der Wartungsarbeiten über die obere Inspektionsöffnung durchführen, was die Wartungszeit erheblich verkürzt und die Wartungskosten senkt;

• Breite Kompatibilität: Materialien und Spezifikationen können individuell angepasst werden, um sie an unterschiedliche Druck-, Temperatur- und Medienbedingungen anzupassen. Sie decken eine Vielzahl von Nenndurchmessern von DN15 bis DN300 und Druckstufen von 1,6 MPa bis 4,0 MPa ab und erfüllen so die Beschaffungsanforderungen mehrerer Bereiche.

Technische Vorteile des Produkts

I. Vorteile des Strukturdesigns

Das strukturelle Design unseres Hubrückschlagventils wurde in Kombination mit 19 Jahren Branchenerfahrung und Rückmeldungen aus verschiedenen Betriebsbedingungen einer mehrdimensionalen Optimierung unterzogen, was zu differenzierten technischen Vorteilen führte:

Lineare Öffnungs- und Schließstruktur: Durch die Verwendung eines axialen Hubdesigns für den Ventilteller im Vergleich zu herkömmlichen Rückschlagventilen werden Wasserschläge effektiv eliminiert. Experimentelle Überprüfungen zeigen, dass es in einem DN200-Rohrleitungssystem Druckschwankungen durch Wasserschläge um 62 % reduzieren kann, wodurch Rohrleitungen und Geräte vor Stoßschäden geschützt werden.

Modularer Aufbau: Ventilkörper, Ventilteller, Feder und andere Komponenten sind modular aufgebaut, was eine hohe Montagegenauigkeit und eine bequeme Demontage gewährleistet. Dies erleichtert nicht nur Produktionstests, sondern bietet auch Komfort für spätere Wartungsarbeiten, wodurch Wartungsschwierigkeiten und Arbeitskosten reduziert werden.

Leichtbau-Optimierung: Das Design der Wandstärke des Ventilkörpers gewährleistet gleichzeitig strukturelle Festigkeit und wurde optimiert, um das Produktgewicht zu reduzieren, den Transport und die Installation zu erleichtern und gleichzeitig den Lastdruck in der Rohrleitung zu reduzieren, sodass es für spezielle Installationsszenarien wie große Höhen und enge Räume geeignet ist.

II. Vorteile der Materialauswahl

Zhongguan Valve nutzt seine integrierte Lieferkette in Nord- und Südchina, um geeignete Materialien basierend auf unterschiedlichen Betriebsbedingungen auszuwählen und so die Haltbarkeit und Anpassungsfähigkeit seiner Hubrückschlagventile sicherzustellen. Spezifische Materialanwendungen sind wie folgt:

Reguläre Betriebsbedingungen: Es werden Sphäroguss QT400-15 und Edelstahl 2Cr13 verwendet, die eine hohe Kosteneffizienz, Korrosionsbeständigkeit und Verschleißfestigkeit bieten und für Wasser, Dampf und gewöhnliche Ölmedien geeignet sind.

Korrosive Betriebsbedingungen: Es wird Edelstahl ZG1Cr18Ni9Ti verwendet, der eine starke Beständigkeit gegen Chloridionen, Salpetersäure und andere korrosive Medien bietet und für die Meerwasserentsalzung, chemische Korrosionsleitungen und andere Szenarien geeignet ist.

Betriebsbedingungen bei hohen Temperaturen und hohem Druck: Es werden hochtemperaturbeständige Legierungsmaterialien mit einer Temperaturbeständigkeit von bis zu 300 °C und einer Druckbeständigkeit von bis zu 4,0 MPa verwendet, die für Hochtemperatur- und Hochdruckrohrleitungssysteme in Kraftwerken, Kesseln und anderen Anwendungen geeignet sind.

Alle Materialien werden strengen physikalischen und chemischen Tests unterzogen, um die Einhaltung von Standards sicherzustellen, die Produktqualität von Anfang an zu gewährleisten, die Produktlebensdauer zu verlängern, die Austauschhäufigkeit zu reduzieren und die langfristigen Beschaffungskosten für Kunden zu senken.

III. Vorteile des Herstellungsprozesses

Wir verfügen über zwei große Produktionsstandorte in Tianjin und Wenzhou, die mit fortschrittlichen CNC-Bearbeitungs- und Prüfgeräten ausgestattet sind. Wir verwenden standardisierte Produktionsprozesse, um die gleichbleibende Qualität jedes Hubrückschlagventils sicherzustellen:

Präzisionsbearbeitung: Schlüsselkomponenten wie Ventilsitze und Ventilscheiben werden auf CNC-Drehmaschinen präzisionsgefertigt, um eine hohe Bearbeitungsgenauigkeit und eine dichte Abdichtung zu gewährleisten und das Risiko von Leckagen zu verringern.

Strenge Tests: Wir haben ein umfassendes Testsystem eingerichtet, das von der Inspektion des Rohmaterials bei der Ankunft über stichprobenartige Kontrollen während der Produktion bis hin zur hydrostatischen Prüfung und Luftdichtheitsprüfung des fertigen Produkts reicht. Jeder Schritt entspricht den Standards und es ist strengstens verboten, dass nicht qualifizierte Produkte das Werk verlassen.

Standardisierte Produktion: Wir fertigen gemäß Standards wie GB/T 12235-2022 und API 6D und stellen so die Kompatibilität mit den gängigen internationalen Spezifikationen sicher. Dies erleichtert den Austausch vorhandener Geräte durch den Kunden und senkt die Beschaffungs- und Austauschkosten.

Produktanwendungsszenarien

Zhongguan-Ventilhub-Rückschlagventile können aufgrund ihrer breiten Anpassungsfähigkeit in Rohrleitungssystemen in verschiedenen Bereichen eingesetzt werden, darunter in der Industrie, im kommunalen Bereich und im Umweltbereich. Spezifische Anwendungsszenarien sind wie folgt:

I. Industriesektor

Petrochemische Industrie: Geeignet für Pipelines, die Rohöl, raffiniertes Öl und chemische Rohstoffe transportieren, um einen Rückfluss zu verhindern, der Geräte und Abfallstoffe beschädigen könnte, und um die Produktionssicherheit zu gewährleisten;

Energieindustrie: Wird in Kesselspeisewasser-, Kühlwasser- und Dampfleitungen in Wärme- und Wasserkrafterzeugungssystemen verwendet, um den Rückfluss von Medien zu verhindern und einen stabilen Betrieb von Generatoreinheiten sicherzustellen;

Metallurgische Industrie: Geeignet für Rohrleitungen zur Behandlung von metallurgischem Abwasser und Hochtemperatur-Rauchgas, beständig gegen korrosive Medien und bestimmte Temperaturen und gewährleistet einen reibungslosen Ablauf metallurgischer Prozesse.

II. Kommunaler und öffentlicher Dienstleistungssektor

Wasseraufbereitung: Wird in Wasserversorgungs- und Entwässerungsleitungen sowie chemischen Dosierleitungen von Wasserwerken und Kläranlagen verwendet, um einen Abwasserrückfluss und eine Verunreinigung von sauberem Wasser zu verhindern und einen stabilen Betrieb des Wasseraufbereitungssystems sicherzustellen.

Kommunale Heizung: Angepasst an städtische Zentralheizungsleitungen, um einen Warmwasserrückfluss zu verhindern, einen stabilen Heizdruck zu gewährleisten und die Heizeffizienz zu verbessern.

Gebäudewasserversorgung und -entsorgung: Wird in Wasserversorgungssystemen und Brandschutzleitungen von Hochhäusern verwendet, um den Rückfluss von Medien aufgrund von Rohrleitungsdruckschwankungen zu verhindern und so den Gebäudewasser- und Brandschutz zu gewährleisten.

III. Besondere Betriebsbedingungen

Meerwasserentsalzung: Hergestellt aus korrosionsbeständigem Edelstahl, geeignet für Meerwasser- und entsalzte Wassertransportleitungen, beständig gegen Korrosion in Medien mit hohem Salzgehalt und gewährleistet einen stabilen Entsalzungsprozess.

Betriebsbedingungen bei niedrigen Temperaturen: Maßgeschneiderte, an niedrige Temperaturen anpassbare Produkte, geeignet für Umgebungen mit niedrigen Temperaturen von -40℃ bis 0℃, werden in Kühlketten und Transportleitungen für Flüssigkeiten bei niedrigen Temperaturen verwendet und gewährleisten eine normale Rückflussverhinderungsfunktion.

Häufige Start-Stopp-Betriebsbedingungen: Geeignet für Rohrleitungssysteme mit häufigem Start-Stopp der Pumpe, wie z. B. Umlaufwassersysteme und Notwasserversorgungssysteme, mit schneller Öffnungs- und Schließreaktion, wodurch die Auswirkungen von Wasserschlägen reduziert werden.
