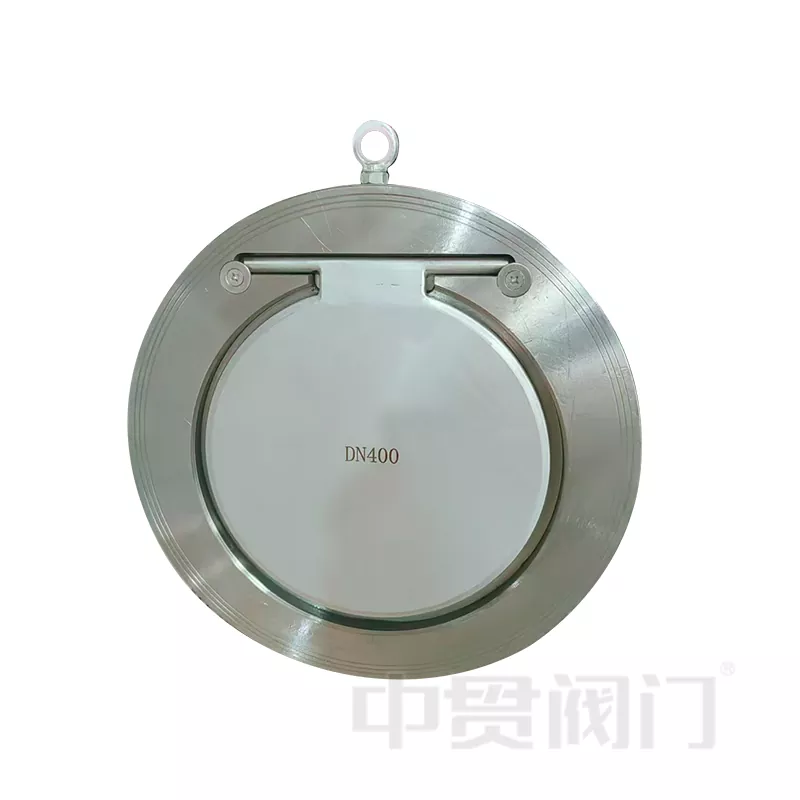

Einscheiben-Rückschlagventil

DerEinscheiben-Rückschlagventilins Leben gerufen vonZhongguan-Ventilist ein äußerst nützliches Industrieventil. Seine Hauptfunktion besteht darin, Flüssigkeiten oder Gasen den Durchfluss nur in eine Richtung zu ermöglichen und so einen Rückfluss zu verhindern.

Dieses Ventil ist durchdacht konstruiert, reagiert sehr schnell und lässt sich einfach und platzsparend installieren. Es kann die Strömungsrichtung von Wasser, Öl oder Gas effektiv steuern. Es kann in Wasseraufbereitungsanlagen, Kraftwerken, Chemieanlagen, Heizungs- und Klimaanlagen usw. eingesetzt werden. Dieses Ventil ist besonders robust und hält hohem Druck und hohen Temperaturen stand. Es wird auch nach längerem Gebrauch nicht kaputt gehen und ist eine sehr zuverlässige Wahl in industriellen Rohrleitungssystemen.

Technische Vorteile: Warum sollten Sie sich für unser Einscheiben-Rückschlagventil entscheiden?

BeiZhongguan-VentilWir verstehen, dass Zuverlässigkeit in industriellen Umgebungen nicht verhandelbar ist. UnserEinscheiben-Rückschlagventilist nicht nur eine Komponente; Es ist eine Sicherheitsgarantie für Ihr gesamtes Rohrleitungssystem.

1. Ultrakompaktes Wafer-Design

Das herausragendste Merkmal unseresEinscheiben-Rückschlagventilist seine geringe Größe und seine hervorragende Anti-Rückfluss-Leistung. Im Gegensatz zu sperrigen, herkömmlichen Rückschlagventilen haben wir uns für ein fortschrittliches entschiedenWafer-Design. Das Ventil wird wie ein Sandwich direkt zwischen zwei Rohrflansche geklemmt. Dies spart erheblich Platz und reduziert Installationsgewicht und -kosten-2 .

2. Hochwertiges Material

Wir fertigen den StandardEinplatten-Rückschlagventilmit hoher QualitätWCB-Kohlenstoffstahl(Stahlguss). Dieses Material ist extrem langlebig und ermöglicht es dem Ventil, rauen Umgebungen, hohem Druck und extremen Temperaturen standzuhalten.Brauchen Sie mehr?Wir bieten kundenspezifische Gussteile mit anEdelstahl (SS304, SS316) , Aluminiumbronzeund andere Legierungen, abhängig von der Korrosivität Ihrer Medien-1 .

3. Dynamische Abdichtung und schnelle Reaktion

Die Scheibe im InnerenEinscheiben-Rückschlagventilhat eine sehr sensible Reaktion. Wenn Flüssigkeit oder Gas vorwärts strömt, öffnet sich die Scheibe sofort mit minimalem Widerstand (geringer Druckabfall). Sobald der Durchfluss stoppt oder sich umkehrt, springt die Scheibe zurück (unterstützt durch Schwerkraft oder Federkraft), um eine dichte Abdichtung zu bilden und so eine Zerstörung zu verhindernWasserschlagSchaden-2 .

Produktspezifikationen und Datenblatt

Anwendungen: Wo können Sie es verwenden?

Dieses vielseitige Ventil wird in vielen industriellen Umgebungen eingesetzt. Wir haben unsere erfolgreich beliefertEinscheiben-Rückschlagventilean folgende Branchen:

• Wasseraufbereitungsanlagen: Werden in Wasserversorgungssystemen verwendet, um eine Rückflussverunreinigung zu verhindern -2.
• HVAC & Gebäudeautomation: Wird in Heizungs- und Klimaanlagen installiert, um die thermische Effizienz aufrechtzuerhalten.
• Kraftwerke: Unverzichtbar in Kühlsystemen, um sicherzustellen, dass das Kühlwasser nicht zurückfließt und so die Generatorausrüstung schützt -2.
• Petrochemie: wickelt den Transport von Öl und Gas in Pipelines sicher ab.

Fallstudie: Pumpenschutz

In einer Pumpstation in Südostasien kam es aufgrund von Rückflussstößen wiederholt zu Pumpenblockaden. Zuvor wurden langsame, schwere Rückschlagventile verwendet. Wir haben ihr System durch unser ersetztEinscheiben-Rückschlagventil. Die Schnellschließfunktion eliminierte den Wasserschlag und das leichte Design machte die Installation in ihrem überfüllten Pumpenraum mühelos.Ergebnis:Keine Pumpenausfälle in den letzten 18 Monaten.

So funktioniert ein Einscheiben-Rückschlagventil

Der Mechanismus ist einfach, aber äußerst effektiv:

1. Vorwärtsfluss: Der Druck des Mediums (Wasser/Öl/Gas) drückt die Scheibe vom Sitz. Das Scharnier dreht sich leicht und ermöglicht so den vollen Durchfluss.
2. Rückfluss: Wenn der Vordruck abfällt oder sich umkehrt, drückt der Rückfluss die Scheibe zurück gegen den Sitz.
3. Abdichtung: Die Scheibe schließt sofort, sorgt für eine dichte Abdichtung und stoppt den Rückfluss vollständig -2.

Drei strenge Werkstests

Unsere Fabrik verwendet ein Qualitätskontrollsystem, das internationalen Standards entspricht. Jedes von uns produzierte Ventil muss sich drei strengen „Prüfungen“ unterziehen, bevor es das Werk verlässt:

1. Der Rückflussverhinderungstest: Wir stellen sicher, dass die Scheibe in dem Moment, in dem der Durchfluss stoppt, perfekt sitzt und eine Leckrate von 0 % hinterlässt.
2. Hochdruck-Schalentest: Zur Prüfung des Gussteils verwenden wir einen höheren Druck als der tatsächliche Arbeitsdruck. Dadurch wird sichergestellt, dass der Körper nicht reißt oder schwitzt.
3. Gesamtleistungssimulation: Wir simulieren reale Rohrleitungsbedingungen, um sicherzustellen, dass sich die Scheibe reibungslos öffnet und fest schließt, ohne zu kleben.

Zhongguan-Ventil hat die TS-Lizenz zur Herstellung von Spezialgeräten, ISO9001, ISO14001 und OHSAS18001-1 erhalten. Nur Ventile, die diese drei Stufen bestehen, werden freigegeben.

Flexibilität bei der Installation

Wir wissen, dass jede Pipeline anders ist. UnserEinscheiben-Rückschlagventilpasst sich dir an.

• Horizontale Rohre: Standardinstallation.
• Vertikale Rohre: Das Ventil funktioniert perfekt bei vertikalen Aufwärtsströmungsanwendungen. Die Scheibe schließt effektiv durch Schwerkraft oder Rückflussgewicht, wenn die Pumpe stoppt -2.

Vorteile von Anpassung und Lieferkette

Zhongguan-Ventilist die Integration der nördlichen Ventillieferkette (Gusseisen) und der südlichen Industrieventillieferkette (Gussstahl/Edelstahl).-1 .

Wir bieten „maßgeschneiderte“ Dienstleistungen an:

• Spezielle Materialien: Müssen Sie mit ätzenden Chemikalien umgehen? Wir können für die Scheibe und das Gehäuse auf Edelstahl 316 umsteigen.
• Verlängerter Schaft: Für die unterirdische Installation.
• Aktuatorbereit: Integration mit Positionsendschaltern für automatisierte Systeme (auf Anfrage).

Unser Engagement:Wir konzentrieren uns nicht nur auf unsere eigene Produktion von Absperrklappen, sondern auch auf die Integration der gesamten Ventillieferkette, um unseren Kunden umfangreichere Produktlinien und durchdachteren Service zu bieten.

FAQ zu Einscheiben-Rückschlagventilen

F1: Was ist der Hauptunterschied zwischen einem Einzelscheiben-Rückschlagventil und einem Doppelscheiben-Rückschlagventil?
A1:UnserEinscheiben-Rückschlagventil(Swing-Typ) bietet im Allgemeinen eine dichtere Abdichtung gegen Rückfluss bei niedrigem Druck und ist in größeren Größen (DN200+) widerstandsfähiger gegen „Zuschlagen“. Das Einzelplattendesign bietet im Vergleich zu einigen federbelasteten Doppelplatten einen größeren Strömungsquerschnitt.

F2: Kann ich dieses Ventil vertikal installieren?
A2:Ja, es wird für vertikale Rohrleitungen mit Fließrichtung empfohlenvon unten nach oben. Es ist jedoch wichtig, den auf dem Ventilgehäuse markierten Durchflusspfeil zu überprüfen. Für vertikale Tropfen von oben nach unten ist möglicherweise ein federbelasteter Typ zu bevorzugen.

F3: Wie wähle ich die richtige Druckstufe aus?
A3:Wir bieten Nennwerte von PN10 bis PN40 an. Unsere Ingenieure empfehlen in der Regel die Auswahl einer Nennleistung, die dem maximalen Druck Ihrer Rohrleitung entspricht oder höher ist. Für Hochdruckdampf oder -öl ist WCB-Material der Mindeststandard.

F4: Entspricht das Produkt strikt den internationalen Standards?
A4:Ja. Obwohl unser Basisdesign ausgezeichnet ist, können wir es selbst herstellenEinscheiben-RückschlagventileinzuhaltenGB, ANSI, JIS, DIN oder BSStandards basierend auf Ihren Anforderungen an die Flanschbohrung-1 .

Anfrage senden

Zhongguan-Ventil: Zuverlässige Qualität, maßgeschneiderte Lösungen.

Wir verfügen über zwei Produktionsstandorte (Tianjin und Wenzhou) mit über 19 Jahren Erfahrung. Wir garantieren eine schnelle Lieferung und qualitativ hochwertige Produkte.
