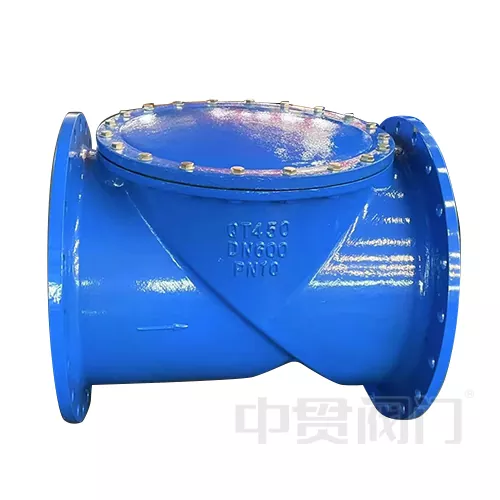

Rückschlagklappe mit Rückschlagklappe

Das Design der Rückschlagklappe „Swing Check“ ist für Systeme mit hohem Durchfluss (Durchmesser DN50–DN1200, Druck PN16–PN40) konzipiert, verfügt über einen Durchflusskanal mit vollem Durchgang (Durchflusskoeffizient Cv: 0,2–0,5), ist mit selbstschmierenden Scharnieren ausgestattet, kann abrasive Medien mit ≤5 mm Feststoffpartikeln verarbeiten und ist für Temperaturen im Bereich von -30 °C bis 400 °C geeignet. Es ist in Edelstahl 316L und Duplexstahl erhältlich. Das federfreie Design verlängert den Wartungszyklus auf mehr als 8 Jahre und seine Leistung übertrifft die herkömmlicher Hubrückschlagventile bei weitem. Es eignet sich für Ölpipelines, Kraftwerkskondensationssysteme und chemisch korrosive Medienszenarien

Strukturelle Gestaltung und Funktionsprinzip

Die Konstruktion und das Funktionsprinzip des Rückschlagklappen-Rückschlagventils lassen sich hauptsächlich in drei Teile unterteilen. Zunächst besteht die geneigte Klappe aus Edelstahl oder Duplexstahl mit Rückschlagklappe und einer Dicke von 1/5 bis 1/8 des Rohrdurchmessers. Die Oberfläche kann hartverchromt sein. Sie ist über den oberen Scharnierstift mit dem Ventilkörper verbunden, der Neigungswinkel beträgt normalerweise 5° bis 15°, und Schwerkraft und mittlerer Druck werden verwendet, um ein schnelles Öffnen und Schließen zu erreichen.

Als nächstes wird ein Strömungskanal mit geringem Widerstand verwendet, da der Strömungswiderstandskoeffizient (Kv-Wert) 40 % bis 60 % niedriger ist als bei herkömmlichen Hubrückschlagventilen, da er über eine Vollbohrungskonstruktion (Full Bore) verfügt. Außerdem erreicht der Klappenöffnungswinkel 75°~85°, wodurch der durch Turbulenzen verursachte Druckverlust reduziert wird, und eignet sich für große Durchflussszenarien (z. B. DN1200-Wasserleitungen).

Es verfügt über verschiedene Dichtungssysteme, der Rückschlagventilsitz mit Rückschlagklappe kann aus EPDM-, NBR- oder metallischen Hartdichtungen ausgewählt werden, und der Leckagegrad entspricht dem API 598-Standard der Klasse IV; Im geschlossenen Zustand beträgt die Kontaktzeit zwischen Klappe und Dichtfläche ≤ 0,2 Sekunden, wodurch Wasserschläge wirksam verhindert werden. Wenn das Medium vorwärts strömt, drückt der Druck die Ventilscheibe zum Öffnen; Wenn der Durchfluss auf Null zurückgeht oder umgekehrt fließt, schließt der Ventilteller aufgrund seines Eigengewichts und der umgekehrten Druckdifferenz automatisch.

Typische Anwendungsbereiche:

1. Wasserpflanze

2. Rückflussverhinderung am Pumpenauslass für Rohölpipelines;

3. Kondensatrückgewinnungssystem für Wärmekraftwerke;

4. Schlammrücklaufsteuerung für Kläranlagen;

5. Abfangschutz für korrosive Medien (z. B. 50 %ige Schwefelsäure) in Chemieanlagen.
