Produktübersicht / Exzentrische Serie

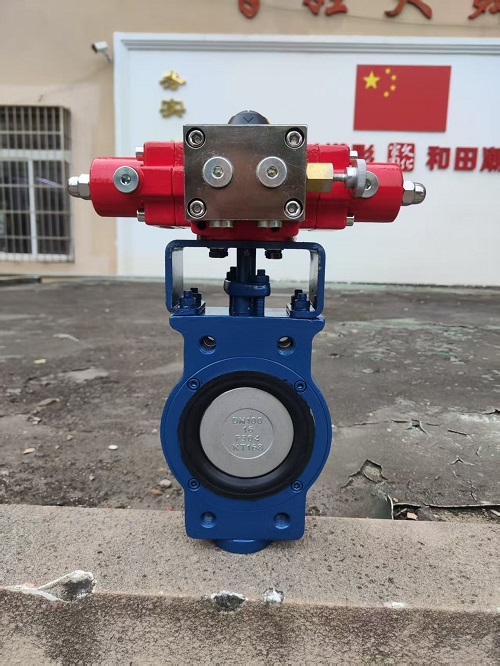

Zhongguan bietet dasExzentrische Absperrklappe mit hydraulischem Antriebfür die Beschaffung von Industrieventilen, bei denen eine doppelt versetzte Scheibenbewegung, eine elastische Sitzdichtung und ein hydraulischer Betrieb erforderlich sind. Diese Konfiguration kombiniert ein WCB-Karbonstahlgehäuse, eine CF8-Scheibe (Edelstahl 304), eine Halbnasenverbindung und einen hydraulischen Aktuator. Seine Auswahl ist besonders relevant für automatisierte Wasser-, Versorgungs- und Industrieprozessleitungen, bei denen Ventilmaterialien, Betriebsdrehmoment und Wartungszugang gemeinsam berücksichtigt werden müssen.
Durch die doppelt versetzte Struktur wird die Spindelachse von der Dichtfläche der Scheibe und der Mittellinie der Rohrleitung entfernt positioniert. Beim Öffnen des Ventils bewegt sich die Scheibe vom Sitz weg, wodurch der Gleitkontakt während des Betriebs verringert wird.
Weniger Reibung während der Scheibenbewegung trägt dazu bei, den Verschleiß der elastischen Dichtungskomponenten zu begrenzen.
Die versetzte Anordnung unterstützt eine sanftere Scheibenbewegung und reduziert unnötigen Kontakt zwischen Scheibe und Sitz.
Sitzzustand, Betriebsfrequenz, Medieneigenschaften und Differenzdruck beeinflussen alle die Lebensdauer.
Dieses Design eignet sich für Anwendungen, die eine häufige Strömungsisolierung erfordern, ohne auf eine Metall-auf-Metall-Dichtungsanordnung angewiesen zu sein.
Zu den verfügbaren Sitzmaterialien gehören EPDM, NBR und PTFE. Jede Option weist unterschiedliche Kompatibilitätseigenschaften auf, sodass die Materialauswahl ein wichtiger Bestandteil der Ventilspezifikation ist.
Wird häufig für wasserbasierte Dienstleistungen in Betracht gezogen, abhängig von Temperatur und chemischer Kompatibilität.
Wird oft für kompatible Öl- und Kohlenwasserstoff-Medien ausgewählt.
Bietet eine breite chemische Beständigkeit, wobei die Eignung vom jeweiligen Medium, der Temperatur und der Sitzkonstruktion abhängt.
Die mitgelieferte Spezifikation listet die ANSI-Klasse-VI-Dichtung und die bidirektionale Dichtungsfähigkeit auf. Die tatsächlichen Abnahmekriterien sollten der geltenden Prüfnorm und der gewählten Ventilkonfiguration entsprechen. Medienkompatibilität und Differenzdruck bleiben bei der Bewertung der Absperrleistung wichtig.
Das WCB-Gehäuse und die CF8-Scheibe erfüllen innerhalb der Ventilbaugruppe unterschiedliche Funktionen. WCB-Kohlenstoffstahl sorgt für die hauptsächliche druckhaltende Struktur, während CF8-Edelstahl für Korrosionsbeständigkeit an der Scheibenoberfläche sorgt. Diese Kombination kann dort in Betracht gezogen werden, wo bauliche Anforderungen und mittlere Belastung unterschiedliche Materialeigenschaften erfordern.
| Komponente | Gelieferte Spezifikation | Auswahlrelevanz |
|---|---|---|
| Ventiltyp | Doppelt versetzte Absperrklappe | Reduziert den Kontakt zwischen Scheibe und Sitz beim Öffnen |
| Körper | WCB-Kohlenstoffstahl | Strukturelle Festigkeit für Industrierohrleitungen |
| Scheibe | CF8-Edelstahl (304) | Korrosionsbeständigkeit für kompatible Medien |
| Sitz | EPDM, NBR oder PTFE | Ausgewählt nach Medium und Temperatur |
| Verbindung | Halbstollenkörper | Unterstützt die Flanschinstallation und den Wartungszugang |
| Betätigung | Hydraulischer Aktuator | Hydraulisch angetriebene Ventilbetätigung |
| Flanschbewertung | PN10 / PN16 | Entspricht der angegebenen Nennleistung des Rohrleitungsflansches |
| Temperaturbereich | −20°C bis +180°C | Abhängig vom gewählten Sitzmaterial |
| Leckagespezifikation | ANSI-Klasse VI gelistet | Erfordert eine Überprüfung anhand der geltenden Testkriterien |
Der angegebene Temperaturbereich ist kein universeller Grenzwert für jede Sitzoption. Der gewählte Elastomer- oder PTFE-Sitz, die Medienzusammensetzung und die Betriebsbedingungen bestimmen den Einsatzbereich. Die Spezifikation beschreibt die Druckstufe als mittleren bis hohen Druck, gibt jedoch keinen numerischen maximalen Arbeitsdruck an.
Die exzentrische Absperrklappe mit hydraulischem Antrieb kombiniert die versetzte Geometrie des Ventils mit einer motorischen Betätigung. Der hydraulische Stellantrieb ist für Anwendungen gedacht, bei denen eine hydraulische Steuerung verfügbar ist und die Betriebsanforderungen ein motorisches Öffnen und Schließen erfordern.
Bei der Dimensionierung des Stellantriebs sollten Ventilgröße, Differenzdruck, Sitzreibung und die erforderliche Betriebssequenz berücksichtigt werden.
Eine hydraulische Betätigung kann einen kontrollierten oder schnellen Betrieb unterstützen, wenn der Aktuator und der Hydraulikkreis für die erforderliche Reaktion ausgelegt sind.
Der Aktuator kann in ein kompatibles hydraulisches Steuersystem integriert werden.
Hydraulische, elektrische und pneumatische Antriebe sollten anhand der verfügbaren Leistung, der Steuerungsanforderungen, der Betriebsfrequenz und der Installationsbedingungen verglichen werden, anstatt davon auszugehen, dass eine Methode allgemein überlegen ist.
Die hydraulische Betätigung ist daher am relevantesten, wenn die Betriebs- und Steueranordnungen der Rohrleitung eine hydraulische Energiequelle und die erforderliche Antriebsleistung unterstützen.
Die exzentrische Absperrklappe mit hydraulischem Stellantrieb ist für industrielle Absperr- und Durchflusskontrollaufgaben in verschiedenen Branchen konzipiert. Die endgültige Eignung hängt vom Medium, dem Druck, der Temperatur, dem Sitzmaterial und der Antriebsgröße ab.
Wird in kompatiblen Wasser- und Abwasserleitungen zur Strömungsisolierung und zum Systembetrieb verwendet. Sitzkompatibilität und die angegebene Flanschbewertung sind für die Konfigurationsauswahl von zentraler Bedeutung.
Das WCB-Gehäuse, die CF8-Scheibe und der Hydraulikantrieb bieten eine Material- und Betätigungskombination zur Evaluierung kompatibler Öl- und Gasanwendungen. Die Zusammensetzung des Mediums, der Betriebsdruck und die Dichtungsanforderungen müssen die endgültige Konfiguration bestimmen.
Abhängig vom chemischen Medium und der Betriebstemperatur kann PTFE oder ein anderer kompatibler Sitz in Betracht gezogen werden. Die Kompatibilität sollte für die gesamte benetzte Baugruppe beurteilt werden, nicht nur für die Scheibe.
Das Ventil kann auf seine Isolationsaufgaben in kompatiblen Brauchwasser- und HVAC-Systemen geprüft werden. Die hydraulische Betätigung ist relevant, wenn die Betriebsanordnung eine angetriebene Ventilbewegung erfordert.
Die mögliche Nutzung ist auf kompatible Versorgungsleistungen und die angegebene Materialkonfiguration beschränkt. Das aufgeführte WCB-Gehäuse und die Weichsitzkonstruktion sollten nicht als Beweis für die Eignung für jede Prozessflüssigkeit oder jede Hygieneanwendung betrachtet werden.
Das Halbnasengehäuse kombiniert eine kompakte Absperrklappenanordnung mit Montagemöglichkeiten im Laschenstil. Seine Gewindelöcher können die Installation mit der entsprechenden Schraubenanordnung unterstützen, während das Gehäusedesign bei der Wartungsplanung hilfreich sein kann, wenn der Zugang zur Rohrleitung eingeschränkt ist.
Installationsschnittstelle:Passen Sie das Ventilgehäuse und die Schraubenanordnung an die Konfiguration des Rohrleitungsflansches an.
Wartungsplanung:Berücksichtigen Sie die Anforderungen für den stromabwärtigen Ausbau, die Unterstützung der Rohrleitung und den Zugang, der zum Ausbau des Ventils erforderlich ist.
Betriebsspiel:Lassen Sie ausreichend Platz für den hydraulischen Aktuator und alle angeschlossenen hydraulischen Leitungen oder Steuerkomponenten.
Das tatsächliche Ausbauverfahren hängt von der Ventilkonstruktion, der Rohrleitungsanordnung und der Schraubenkonfiguration ab. Die Halbflanschkonstruktion allein stellt nicht sicher, dass ein Ventil ohne zusätzliche Unterstützung oder Isolierung sicher aus jeder installierten Rohrleitung entfernt werden kann.
Zhejiang Zhongguan Ventilherstellung Co., Ltd.verfügt über mehr als 19 Jahre Erfahrung in der Ventilindustrie mit Produktionsstandorten in Tianjin und Wenzhou. Das Unternehmen gründete seinen Sitz in Tianjin im Jahr 2016 und gründete 2019 sein Unternehmen in Zhejiang, das die Produktion von Absperrklappen mit Ressourcen der Lieferkette für Ventile aus Gusseisen und Gussstahl kombiniert.
Das Werk in Wenzhou ist auf Absperrklappen spezialisiert, einschließlich Wafer-, Laschen-, U-Profil- und Flanschausführungen, mit einem allgemeinen Produktionsdurchmesserbereich von DN40–DN1600. Zur Produktionsausrüstung gehören Ventildruckprüfmaschinen, Sitzmontagewerkzeuge, Wellenhülsen-Montagegeräte und Markierungsmaschinen. Druckprüfungen und Inspektionen in der Produktionsphase unterstützen die Qualitätskontrolle in der Fertigung.
Zhongguan verfügt über entsprechende ISO-Zertifikate für seine Ventile und kann gegebenenfalls Absperrklappen mit WRAS-zertifizierten Sitzen liefern. Das breitere Ventilportfolio umfasst:Ball, Tor, überprüfen, Fuß-, Sieb- und Regelventile, die Projekte in Südostasien und anderen internationalen Märkten bedienen. Überprüfen Sie unsereZertifikatefür weitere Einzelheiten.
Bei der Spezifikation der exzentrischen Absperrklappe mit hydraulischem Stellantrieb helfen die folgenden Details dabei, die Ventilkonfiguration an die Rohrleitungsaufgabe anzupassen:
Identifizieren Sie die Prozessflüssigkeit und wählen Sie ein kompatibles Sitzmaterial innerhalb des anwendbaren Temperaturbereichs aus.
Passen Sie den angegebenen Betriebsdruck und die Flanschanordnung PN10 oder PN16 an die Systemanforderungen an.
Definieren Sie das erforderliche Betriebsdrehmoment, die Reaktion, die Steuermethode und die verfügbare Hydraulikversorgung.
Geben Sie die erforderliche Leckageklasse und die entsprechende Abnahmeprüfung an.
Bewerten Sie den Zugang zu den Schrauben, den Stellantriebsspielraum, die Rohrleitungsunterstützung und das geplante Entfernungsverfahren.
Diese Kriterien verbinden die Konstruktion des Ventils mit seinen tatsächlichen Betriebsbedingungen und verlassen sich nicht nur auf nominelle Materialbeschreibungen.
Zhongguan kombiniert einen WCB-Kohlenstoffstahlkörper, eine CF8-Edelstahlscheibe, ein doppelt versetztes Design, elastische Sitzoptionen und eine hydraulische Betätigung in einer Konfiguration, die für kompatible industrielle Pipeline-Aufgaben gedacht ist. Mit Ventildruckprüfgeräten, Erfahrung in der Herstellung von Absperrklappen und Zugriff auf zusätzliche Ressourcen in der Ventillieferkette unterstützt Zhongguan die spezifikationsbasierte Bewertung für Wasser-, Versorgungs- und Prozessanwendungen. DerExzentrische Absperrklappe mit hydraulischem Antrieblässt sich am besten beurteilen, indem Sitz, Druckklasse, Flanschanschluss und Antriebsanforderungen an die vorgesehenen Betriebsbedingungen angepasst werden. Verwandte Optionen im selbenAbsperrklappeFamilie umfassen dieMarine-Absperrklappe mit Halbansatzund dieAbsperrklappe vom Ansatztyp.
Sind Sie bereit, eine exzentrische Absperrklappe mit hydraulischem Antrieb für Ihre Rohrleitung zu spezifizieren? Teilen Sie Ihr Medium, Ihre DN-Größe und Ihre Druckklasse mit.
