Wie ein Gate -Ventil funktioniert

Die Öffnungs- und Schließungsteile derGATENVENTILsind die Torplatte, die Bewegungsrichtung der Torplatte ist senkrecht zur Flüssigkeitsrichtung und dieGATENVENTILKann nur vollständig geöffnet und geschlossen werden und nicht eingestellt und gedrosselt werden.

 Der RAM verfügt über zwei Versiegelungsflächen, und das am häufigsten verwendete Modus -Gate -Ventil hat zwei Versiegelungsflächen, die einen Keil bilden, und der Keilwinkel variiert mit den Ventilparametern, normalerweise 5 ° und 2 ° 52 ', wenn die mittlere Temperatur nicht hoch ist. Die Torplatte des Keiltorventils kann in ein Ganzes verarbeitet werden, das als starres Tor bezeichnet wird. Es kann auch zu einem RAM verarbeitet werden, der eine geringfügige Verformung erzeugen kann, um seine Herstellbarkeit zu verbessern und die Abweichung des Dichtungsoberflächenwinkels im Verarbeitungsprozess auszugleichen, der als elastischer RAM bezeichnet wird. Wenn das Gateventil geschlossen ist, kann die Dichtfläche nur auf den mittelgroßen Druck abhängen, dh die Dichtfläche der Stauplatte wird auf der anderen Seite auf den Ventilsitz gedrückt, indem sich auf den mittleren Druck verlässt, um die Versiegelung der Versiegelungsfläche zu gewährleisten, die selbstversiedelt ist.

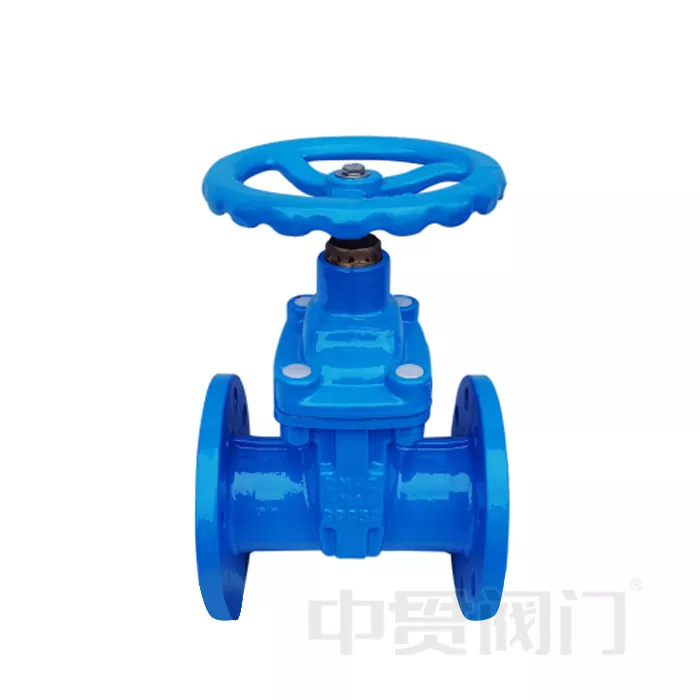

gate valve

Die OST -Gateventile sind gewaltsam versiegelt, dh, wenn das Ventil geschlossen ist, sollte der RAM mit externer Kraft gewaltsam gegen den Ventilsitz gedrückt werden, um die Dichtheit der Dichtfläche zu gewährleisten. Wenn sich die Torplatte des Gateventils in einer geraden Linie mit dem Ventilstamm bewegt, wird sie als Hebelstabentor -Ventil bezeichnet, das auch als offenes Stabentorventil bezeichnet wird. Normalerweise befindet sich ein Trapezfaden auf der Hebelange, der die Drehbewegung in eine lineare Bewegung durch die Mutter oben am Ventil und die Führungsrille am Ventilkörper verändert, dh das Betriebsdrehmoment in den Betriebsschub. Wenn das Ventil geöffnet ist, ist der Flüssigkeitsströmung der Flüssigkeitsströmung, wenn die Höhe des Stampfleuters das 1: 1 -fache des Ventildurchmessers beträgt, vollständig unverbaut, diese Position kann jedoch nicht während des Betriebs überwacht werden.

In der tatsächlichen Verwendung ist es durch den Scheitelpunkt des Stammes gekennzeichnet, dh die Position, die nicht geöffnet werden kann, als voll geöffnete Position. Um das Sperrphänomen aufgrund von Temperaturänderungen zu berücksichtigen, wird es normalerweise 1/2-1 wieder auf die Apex-Position als Position des vollständig geöffneten Ventils zurückgezogen. Daher wird die vollständig geöffnete Position des Ventils durch die Position des RAM bestimmt, dh des Schlaganfalls. Einige Gateventile, die Stammmutter befindet sich am Tor, und das Handrad dreht sich, um den Ventilstiel zum Drehen zu fahren, und das Tor wird angehoben, diese Art von Ventil wird als Drehstangen -Gate -Ventil oder das dunkle Stabentor Ventil bezeichnet.


Als professioneller Hersteller und Lieferant bieten wir qualitativ hochwertige Produkte an. Wenn Sie an unseren Produkten interessiert sind oder Fragen habenKontaktieren Sie uns.
