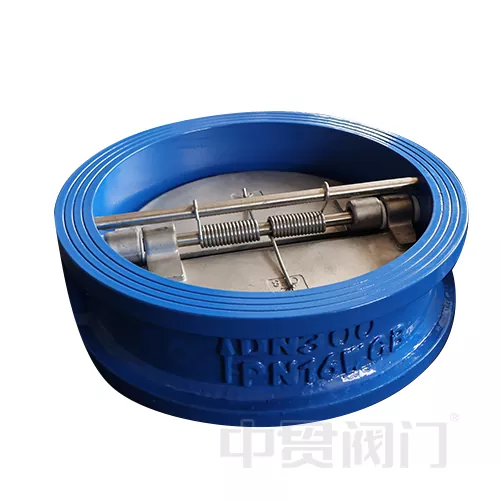

Gusseisen-Wafer-Doppelplatten-Rückschlagventil

Das gusseiserne Wafer-Doppelplatten-Rückschlagventil hat sich in Pumpenauslässen in Hochhäusern, Fernwärmenetzen und Lebensmittelverarbeitungs- und Reinigungssystemen bewährt, wie z. B. dem DN200-Modell, das erfolgreich Vibrationen des Pumpenkörpers unterdrückte, die durch den Kaltwasserrückfluss in der Klimaanlage eines Gewerbekomplexes verursacht wurden. Sein geringer Strömungswiderstand (Cv-Wert 0,6–1,2) und seine wartungsfreien Eigenschaften machen es zur bevorzugten Ausrüstung für Kosteneffizienz und Zuverlässigkeit in Niederdruckszenarien.

Struktur- und Designmerkmale

Gusseisen-Wafer-Doppelplatten-Rückschlagventile haben zwei symmetrische runde Ventilplatten (Material: Sphäroguss), die durch Federscharniere verbunden sind, und die Dicke beträgt 1/10 bis 1/12 des Durchmessers. Das erste Merkmal war die Doppelfeder-Hilfsscheibe.

Das Gusseisengehäuse (ASTM A48 Klasse 35B) ist 40 % leichter und 60 % kürzer als Rückschlagventile mit Flansch und eignet sich daher für den Einbau in engen Räumen. Die Klemmschnittstelle entspricht EN 1092-2 und unterstützt die Druckklassen PN10–PN16. Wir können es also als Kompaktgehäuse bezeichnen.

Das letzte ist das Öffnen und Schließen mit niedrigem Drehmoment. Optimierte Federvorspannung, Scheibenöffnungsdruck ≤ 0,05 bar, Schließreaktionszeit ≤ 0,5 Sekunden und der Strömungswiderstandskoeffizient (Kv-Wert) beträgt 0,6–1,2, was für Anti-Rückfluss- und Niedrigdrucksysteme am Auslass der Pumpe geeignet ist.

Leistungsvorteile und Anwendbarkeit

1. Balance zwischen Wirtschaftlichkeit und Langlebigkeit:

Die Kosten für das Gusseisenmaterial betragen 1/3 der Kosten für Edelstahlventile und es kann durch den Beschichtungsschutz schwach korrosiven Flüssigkeiten (z. B. Kühlwasser und häusliches Abwasser) mit einem pH-Wert von 6 bis 9 standhalten.

Die Lebensdauer beträgt ≥ 10 Jahre und die Wartung erfordert lediglich eine regelmäßige Reinigung der Ventilplatte.

2. Geringe Gefahr von Wasserschlägen:

Die Doppelventilplatte im Gusseisen-Wafer-Doppelplatten-Rückschlagventil wird schrittweise geschlossen, um die Auswirkungen der plötzlichen Änderung der Durchflussrate auf die Rohrleitung zu verringern, und der Spitzenwert des gemessenen Wasserschlagdrucks wird um 50 % bis 70 % reduziert.

3. Breite Kompatibilität:

Anwendbarer Temperaturbereich -20 °C bis 120 °C, unterstützt Wasser, Öl und Chemikalien mit geringer Konzentration (wie Ethylenglykollösung);

Kann vertikal oder horizontal für Gusseisen-, PVC- oder Kohlenstoffstahlrohre installiert werden (Dichtung erforderlich).
