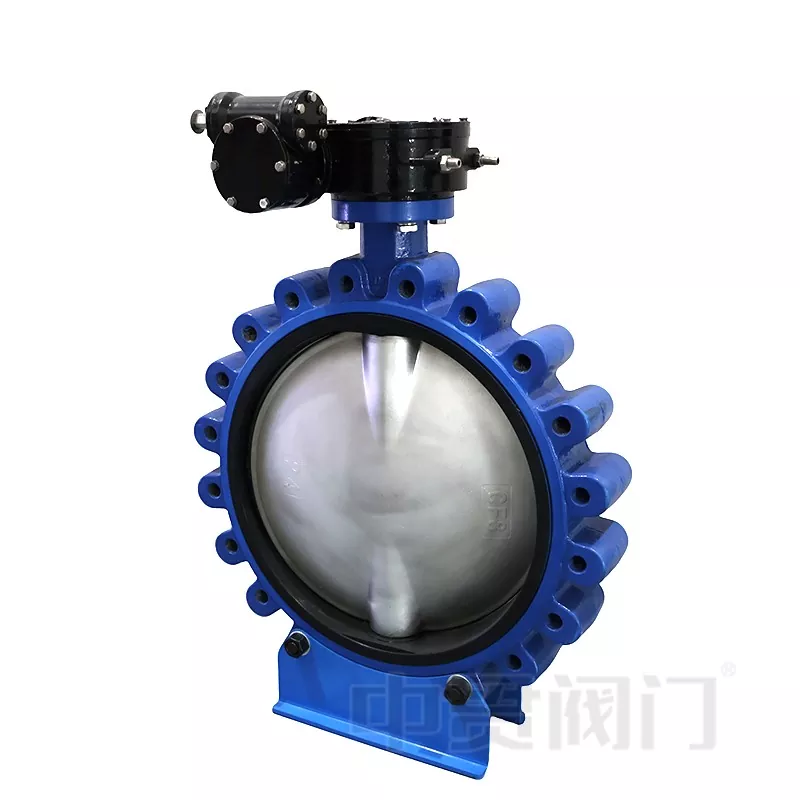

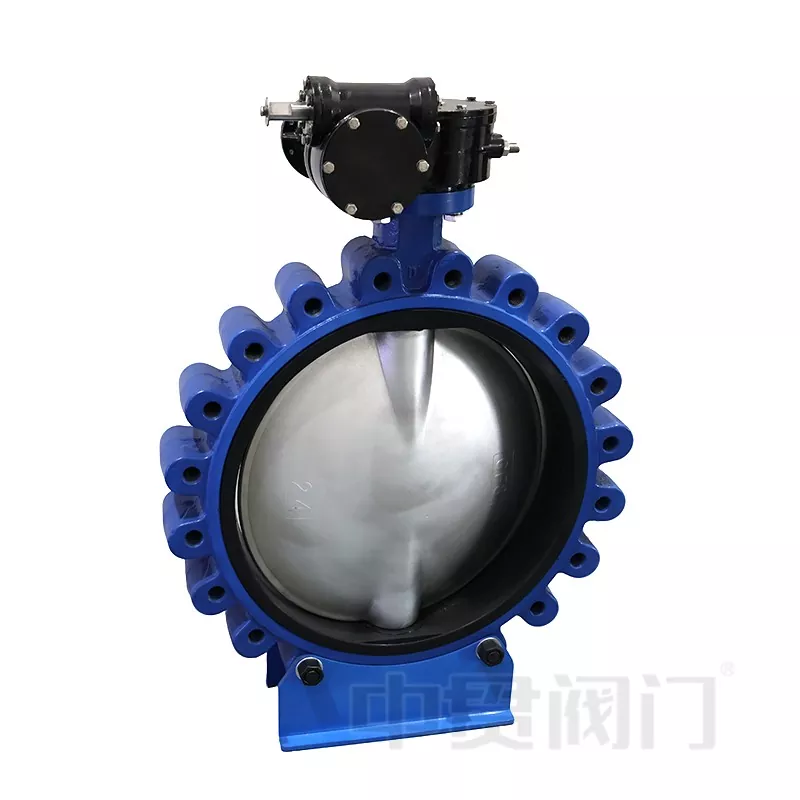

Zhongguan Lug-Typ-Absperrklappeist für Rohrleitungssysteme konzipiert, die eine flexible Installation, zuverlässige Absperrung und einfache Wartung erfordern. Als Mittellinien-Absperrklappe wird sie häufig ausgewähltWasseraufbereitung, HVAC-Zirkulation, Industrierohrleitungen und Anwendungen, bei denen das Ventil entfernt oder gewartet werden muss, ohne die gesamte Rohrleitungsanordnung zu beeinträchtigen.
Im Vergleich zu Wafer-Absperrklappen ist dieDesign der LaschenverbindungVerwendet Gewindelöcher am Ventilkörper, um eine unabhängige Flanschbefestigung zu ermöglichen. Diese Struktur eignet sich besonders für Endinstallationen, Geräteisolationsabschnitte und Rohrleitungen, bei denen möglicherweise eine Seite der Verbindung während der Wartung entfernt werden muss.
Der Ventilkörper kann aus hergestellt werdenSphäroguss, GGG50, Edelstahl oder Kohlenstoffstahl, je nach Druckanforderungen, Medieneigenschaften und Korrosionsbedingungen. Die Laschenstruktur verteilt die Verbindungsbelastung über mehrere Befestigungspunkte und verbessert so die Installationsstabilität in Rohrleitungen, die Vibrationen oder häufigem Betrieb ausgesetzt sind.
Die Scheibe hat ein kompaktes kreisförmiges Design und dreht sich um ca. 90° zwischen vollständig geöffneter und vollständig geschlossener Position. Je nach Rohrleitungsmedium können Edelstahlscheiben oder andere kompatible Materialien ausgewählt werden, um die Korrosionsbeständigkeit und Serviceleistung zu verbessern.
Der Ventilschaft überträgt das Betätigungsdrehmoment zwischen Antrieb und Ventilscheibe. Die zentrierte Wellenanordnung reduziert die strukturelle Komplexität und unterstützt einen reibungslosen Betrieb mit manuellen, pneumatischen oder elektrischen Betätigungsmethoden.
EPDM, NBR, PTFEJe nach Medium können auch andere Dichtungsmaterialien ausgewählt werden. EPDM wird üblicherweise für Anwendungen auf Wasserbasis verwendet, NBR eignet sich für ölbezogene Bedingungen, während PTFE für strengere Anforderungen an die chemische Beständigkeit in Betracht gezogen wird.
In Wasserversorgungs- und Abwassersystemen werden Absperrklappen mit Laschen aufgrund ihrer kompakten Bauweise und einfachen Wartungseigenschaften häufig ausgewählt. EPDM-Sitzkonfigurationen werden häufig für Frischwasser-, Abwasser- und allgemeine Wasserzirkulationssysteme verwendet, bei denen die Anforderungen an die chemische Kompatibilität moderat sind.
HVAC- und industrielle Kühlleitungen erfordern normalerweise häufige Öffnungs- und Schließvorgänge. Durch die 90°-Drehkonstruktion, das niedrige Betriebsdrehmoment und die kompakte Einbaulänge eignen sich Laschen-Absperrklappen für Zirkulationssteuerungssysteme mit begrenztem Einbauraum.
Bei industriellen Rohrleitungen, die korrosive oder spezielle Medien enthalten, sollte die Ventilkonfiguration entsprechend der chemischen Verträglichkeit zwischen Sitzmaterial und Medium ausgewählt werden. Für stärkere chemische Umgebungen können Sitze auf PTFE-Basis in Betracht gezogen werden, während für ölbezogene Anwendungen NBR- und FKM-Materialien verwendet werden.
Schifffahrts- und Energiesysteme erfordern häufig Ventile mit Korrosionsbeständigkeit und bequemem Wartungszugang. Die Laschenverbindungsstruktur ermöglicht eine einfachere Isolierung und einen einfacheren Austausch in Rohrleitungen, in denen der Wartungsraum begrenzt ist.
Während des Betriebs dreht sich die Scheibe um die Ventilschaftachse. Wenn das Ventil vollständig geöffnet ist, richtet sich die Scheibe nach der Strömungsrichtung der Rohrleitung aus, wodurch der Widerstand verringert wird und das Medium mit minimaler Behinderung durchströmen kann.
Beim Schließen dreht sich die Scheibe um ca. 90° und drückt gegen den Dichtsitz, um den Durchfluss zu stoppen. Abhängig von der Ventilkonstruktion und dem Dichtungsmaterial kann eine bidirektionale Absperrleistung erreicht werden.
Für Drosselanwendungen kann die Scheibenposition zwischen geöffneter und geschlossener Position eingestellt werden.
| Vergleich | Absperrklappe vom Ansatztyp | Wafer-Absperrklappe |
|---|---|---|
| Verbindungsmethode | Gewindelöcher ermöglichen eine unabhängige Flanschbefestigung | Wird mit Durchgangsschrauben zwischen zwei Flanschen installiert |
| Wartung | Geeignet für Systeme, die eine einfachere Ventilentfernung oder Endleitungsinstallation erfordern | Eher geeignet für die Standard-Rohrleitungsinstallation |
| Installationsraum | Kompaktes Design mit größerer Verbindungsflexibilität | Leicht und häufig dort einsetzbar, wo der Platz begrenzt ist |
| Typische Anwendungen | Wasseraufbereitung, HVAC, Industrierohrleitungen, wartungsempfindliche Systeme | Allgemeine Wasser- und Versorgungsleitungen |
Zhejiang Zhongguan Ventilherstellung Co., Ltd.konzentriert sich seit mehr als 19 Jahren auf die Ventilherstellung und verfügt über Produktionsstätten in Tianjin und Wenzhou, Zhejiang. Das Unternehmen produziertAbsperrklappenDazu gehören Wafer-, Laschen-, U-Profil- und Flanschtypen mit Hauptproduktionsdurchmessern von DN40 bis DN1600.
Der Herstellungsprozess umfasst die Ventilmontage, die Druckprüfung, die Installation des Ventilsitzes, die Installation der Wellenhülse und die Produktkennzeichnung. Zhongguan stellt erforderlichISO-Zertifikatefür produzierte Ventile und kann liefernWRAS-zertifizierte Ventilsitzebei Bedarf.
Die Lebensdauer einer Absperrklappe mit Laschen wird hauptsächlich von den Betriebsbedingungen beeinflusst, einschließlich der Eigenschaften des Mediums, der Temperatur, der Druckänderungen, der Betriebshäufigkeit und der Installationsqualität. Die Auswahl kompatibler Dichtungsmaterialien und die Aufrechterhaltung geeigneter Betriebsbedingungen tragen dazu bei, vorzeitigen Verschleiß von Dichtungskomponenten zu reduzieren.
Ja. Absperrklappen vom Ansatztyp können je nach den Anforderungen der Rohrleitungssteuerung mit manuellen Griffen, Getriebeantrieben, pneumatischen Antrieben oder elektrischen Antrieben betätigt werden. Die Auswahl des Stellantriebs sollte dem Drehmomentbedarf des Ventils, der Betriebsfrequenz und dem Automatisierungssystem entsprechen.
Zu den erforderlichen Informationen gehören normalerweise Ventilgröße, Druckstufe, Anschlussstandard, Rohrleitungsmedium, Temperaturbereich, Anforderungen an das Sitzmaterial und Anforderungen an den Antrieb. Diese Angaben helfen dabei, eine geeignete Ventilkonfiguration zu ermitteln und eine falsche Materialauswahl zu vermeiden.
Die Vermeidung von Leckagen hängt von der richtigen Ventilauswahl, geeignetem Dichtungsmaterial, ordnungsgemäßer Installation und regelmäßiger Inspektion ab. Um die Dichtungsleistung aufrechtzuerhalten, sollten während der Installation die Ausrichtung der Rohrleitung, die Bedingungen der Flanschverbindung und Fremdpartikel um die Dichtfläche überprüft werden.
