Beim Stumpfschweißen handelt es sich um ein Schweißverfahren, bei dem die Enden zweier Werkstücke einander zugewandt liegen, gleichzeitig über die gesamte Endfläche erhitzt werden und durch Druck praktisch eine atomare Verbindung zwischen den beiden Werkstücken im festen Zustand erreicht und sie so zu einem Stück verbunden werden.
Um Ihnen ein besseres Verständnis zu ermöglichen, finden Sie hier einen Vergleich aus vielen Perspektiven:
| Vergleichsartikel |
Stumpfschweißen |
Muffenschweißen |
| Verbindungsmethode |
Die Enden werden bündig ausgerichtet und direkt verschweißt |
Ein Ende wird in das andere gesteckt und außen kehlgeschweißt |
| Rohrgrößenbereich |
Wird normalerweise für DN50 und höher verwendet |
Wird normalerweise für DN50 und kleiner verwendet |
| Schweißtyp |
Stumpfschweißung, volle Durchdringung |
Kehlnaht, nicht vollständig durchdrungen |
| Interne Lücke |
Keine Stufe, glatte Innenwand |
Es besteht ein Spalt, der zur Ansammlung von Medien oder zur Korrosion führen kann |
| Inspektionsmethode |
Durchstrahlungsfähig (RT), hohe Zuverlässigkeit |
Schwierig zu röntgen (RT), meist MT oder PT |
| Kraftfähigkeit |
Hält höheren Druck-, Temperatur- und Ermüdungsbelastungen stand |
Geeignet für niedrige Drücke und statische Bedingungen |

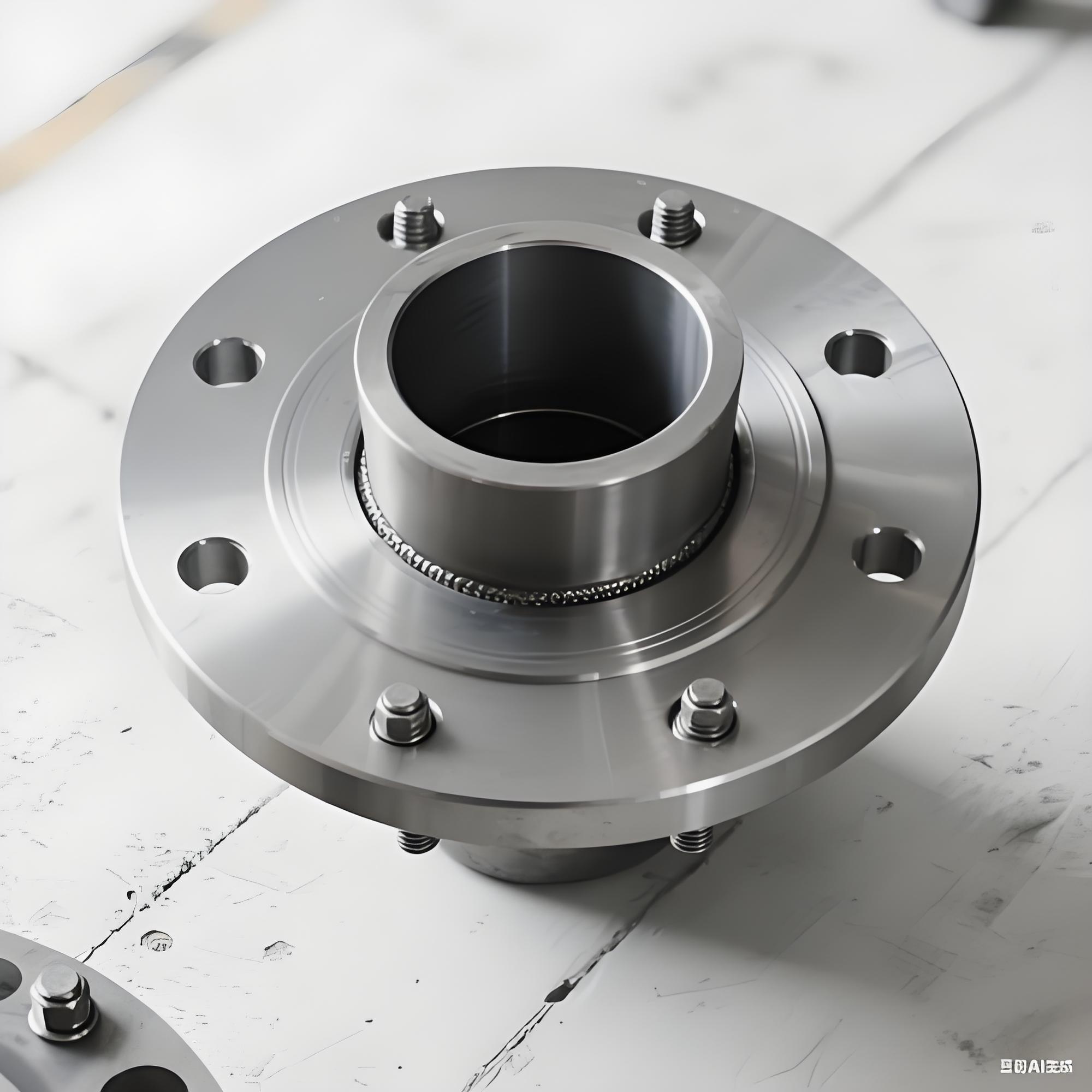

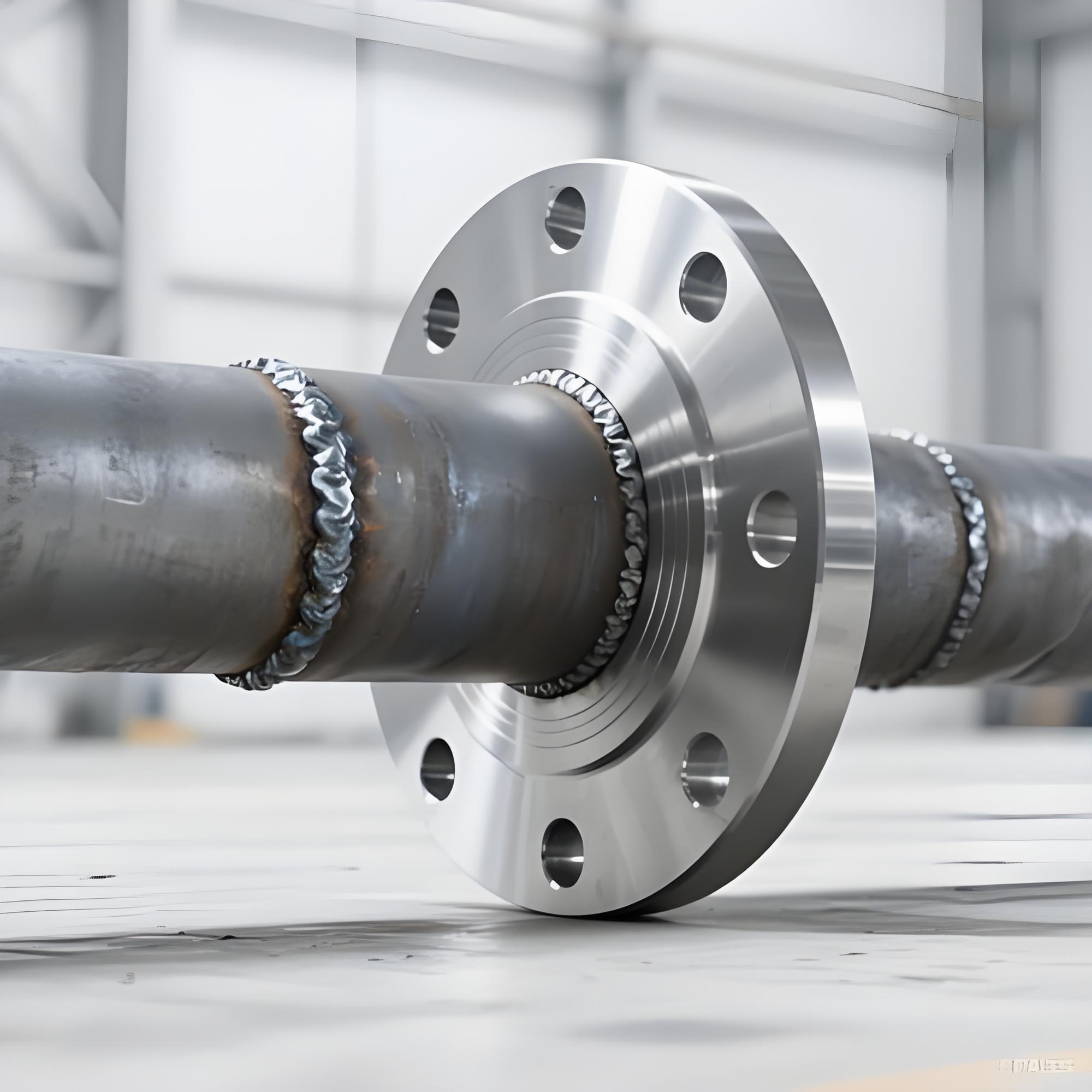

| Vergleichsartikel |
Stumpfschweißen |
Flanschverbindung |
| Verbindung Natur |
Permanent, nicht entfernbar |
Abnehmbar, leicht zu warten und auszutauschen |
| Siegelpunkt |
Keine Dichtung; Die Schweißnaht selbst ist die Dichtung |
Verlässt sich auf Dichtungen und Schrauben; potenzielle Leckstellen vorhanden sind |
| Servicebedingungen |
Hohe Temperatur, hoher Druck, starke Temperaturschwankungen |
Herkömmliche Bedingungen können mit anderen Dichtungsklassen aufgerüstet werden |
| Installation und Wartung |
Erfordert einen erfahrenen Schweißer; nach dem Schweißen schwer zu modifizieren |
Schnelle Montage durch Anziehen der Schrauben; praktisch für die Inspektion |
| Gewicht und Platz |
Kompakte Bauweise, keine Flansche, spart Platz und Material |
Flansche nehmen mehr Platz ein, erhöhen das Gewicht und die Kosten |
| Typische Anwendungen |
Frischdampfleitungen, Wasserstoff-Serviceleitungen, Hochtemperatur-Hochdruck-Ventilanschlüsse |
Geräteschnittstellen, Ventile oder Rohrabschnitte, die regelmäßig demontiert werden müssen |

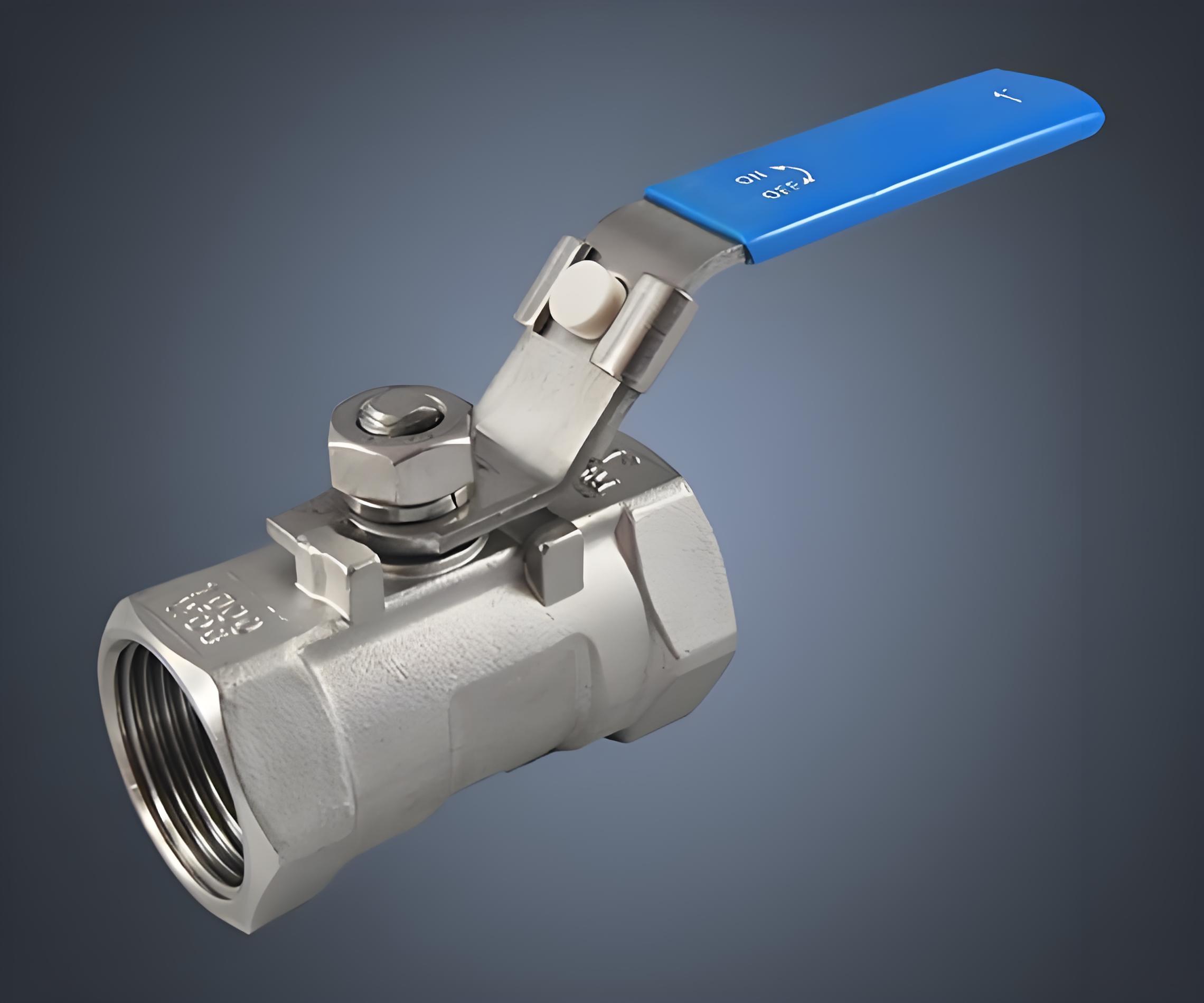

| Vergleichsartikel |
Stumpfschweißen |
Gewindeverbindung |
| Zuverlässigkeit der Dichtung |
Extrem hoch, keine Leckage (bei einwandfreier Schweißnaht) |
Niedrig, erfordert Dichtmittel oder PTFE-Band; kann sich durch Vibration lösen |
| Druck-/Temperaturgrenze |
Einsetzbar für Ultrahochdruck und Ultrahochtemperatur |
Begrenzt auf mittleren/niedrigen Druck und normale oder mäßige Temperatur |
| Verbindungsstärke |
Integral verschmolzen, Festigkeit nahe an unedlem Metall |
Spannungskonzentration am Gewindegrund |
| Schwierigkeiten bei der Installation |
Erfordert Schweißausrüstung und erfahrenen Schweißer |
Benötigt nur Handwerkzeuge; kann schnell vor Ort montiert werden |
| Leckagerisiko |
Bei einwandfreier Schweißnaht kommt es nahezu zu keiner Leckage |
Bei Temperaturschwankungen oder Vibrationen kann es allmählich zu Undichtigkeiten kommen |
In einem Satz: Stumpfschweißen ist die stärkste, zuverlässigste und nicht lösbare Verbindungsmethode, geeignet für große Bohrungen, hohe Temperaturen, hohen Druck und leckagefreie, schwere Betriebsbedingungen.
