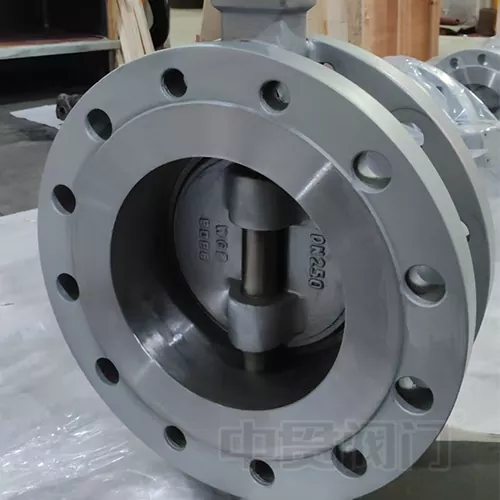

A Schmetterlingsventilist eine häufig verwendete Pipeline zur Weitergabe von Flüssigkeiten in industriellen Anwendungen. Es verfügt über eine breite Palette von Anwendungen, z.
Das Arbeitsprinzip eines Schmetterlingsventils beinhaltet die Regulierung des Flüssigkeitsmediums durch eine Schmetterlingsplatte. Die Schmetterlingsplatte befindet sich vertikal in der Pipeline. Es ist scheibenförmig und dreht sich um eine Achse innerhalb des Ventilkörpers. Durch den Betrieb des Ventilstamms kann der Ablenkungswinkel der Schmetterlingsplatte eingestellt werden, um die Durchflussrate des Flüssigkeitsmediums zu steuern.
Es gibt viele verschiedene Arten vonSchmetterlingsventilS, wie konzentrische Schmetterlingsventile, ein-offset-Schmetterlingsventile, Doppel-Offset-Schmetterlingsventile und Dreifach-Offset-Schmetterlingsventile. Das Merkmal eines konzentrischen Schmetterlingsventils ist, dass die Ventilstammachse, die Mitte der kreisförmigen Schmetterlingsplatte und das Ventilkörperzentrum am gleichen Punkt liegen. Diese Art von Schmetterlingsventil hat eine einfache Struktur und ist leicht herzustellen. Der Nachteil ist jedoch, dass die Schmetterlingsplatte ständig in Reibung mit dem Ventilsitz ist, was zu einem schnellen Verschleiß führt. Das Ein-Offset-Schmetterlingsventil befasst sich mit diesem Problem. Es trennt die Ventilstammachse von der Schmetterlingsplatte und lindert die Kompression zwischen der Schmetterlingsplatte und dem Ventilsitz. Durch das Ausgleich des Ventilstammzentrums sowohl aus dem Schmetterlingsplattenmitte als auch aus der Ventilkörpermitte erhalten wir ein Doppel-Offset-Schmetterlingsventil. Diese Struktur reduziert die Reibung zwischen der Schmetterlingsplatte und dem Ventilsitz effektiv, minimiert den Verschleiß und verlängert die Lebensdauer des Ventils erheblich. Doppel-Offset-Schmetterlingsventile haben jedoch auch Nachteile beim Umgang mit Hochtemperaturflüssigkeitsmedien. Wenn hochtemperaturbeständige Hartdichtungen verwendet werden, ist das Medium anfällig für Leckagen. Wenn dagegen weiche Dichtungen verwendet werden, können sie hohen Temperaturen nicht widerstehen. Um dieses Problem anzugehen, das Triple-OffsetSchmetterlingsventilwurde entwickelt. Der dritte Offset trennt die Achse der Dichtplatte der konischen Schmetterlingsplatte von der Achse des zylindrischen Klappenkörpers und transformiert den Versiegelungsquerschnitt der Schmetterlingsplatte von kreisförmig nach elliptisch. Dies ändert die ursprüngliche Positionsdichtung in eine Drehmomentdichtung und erreicht die Versiegelung durch den Kontaktdruck des Ventilsitzes.
