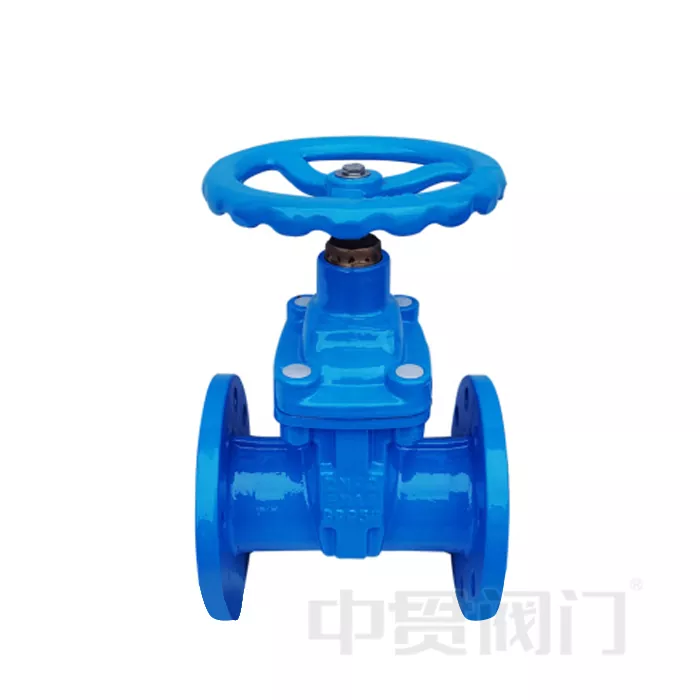

Absperrschieber mit nicht steigender Spindel und elastischem Sitz

Verdecktes Schaftdesign: Die Ventilschaftmutter ist mit der Schieberplatte verbunden, und wenn das Ventil geöffnet und geschlossen wird, dreht sich der Ventilschaft nur ohne Anheben (angetrieben durch das Handrad oder das Getriebe), was Installationsraum spart und für unterirdische oder enge Umgebungen geeignet ist.

Elastische Weichdichtung: Die Schieberplatte ist mit elastischen Materialien wie Gummi oder Polyurethan überzogen (Integralverkapselungsverfahren) und bildet einen festen Sitz mit dem Ventilsitz, mit guter Dichtleistung und kann leichten Verschleiß ausgleichen.

Ventilkörpermaterial: normalerweise Gusseisen (HT200, QT400), Sphäroguss oder Edelstahl, und der innere Hohlraum ist zum Korrosionsschutz mit Epoxidharz beschichtet.

Design ohne Umleitungslöcher: Einige Modelle von Torplatten sind solide Strukturen, die für vollständig geöffnete/vollständig geschlossene Arbeitsbedingungen geeignet sind und nicht für die Regulierung des Durchflusses geeignet sind.

Die oben genannten vier Elemente bilden die Grundstruktur des elastischen Sitzschiebers mit nicht steigendem Schaft

Anwendung

Kommunale Wasserversorgung: Hauptleitungsnetz, sekundäres Wasserversorgungssystem.

Brandschutzsystem: Nass-/Trocken-Brandschutzleitung.

Bau von Rohrleitungen: Gebäudewasserversorgung und -entsorgung, HVAC-Zirkulationswasser.

Industriebereich: Abwasserbehandlung, chemische Medien (Dichtungsmaterial muss entsprechend dem Medium ausgewählt werden)

Was sind die Kernmerkmale des elastischen Sitzschiebers mit nicht steigendem Schaftdesign?

Bidirektionale Abdichtung: Sie kann sowohl unter Vorwärts- als auch unter Rückwärtsdruck effektiv abdichten, ohne durch die Fließrichtung des Mediums eingeschränkt zu werden.

Geringer Strömungswiderstand: Bei vollständiger Öffnung verläuft der Kanal gerade durch, mit geringem Flüssigkeitswiderstand, geeignet für Situationen mit hohem Durchfluss.

Korrosionsbeständig und langlebig: Der Ventilkörper ist häufig mit Epoxidharz beschichtet, die Gummidichtung ist korrosionsbeständig und hat eine lange Lebensdauer.

Einfache Wartung: Der Dichtungsring kann ausgetauscht werden, und einige Ausführungen unterstützen eine Online-Wartung ohne Demontage des Ventils.

Anwendbare Medien: nicht korrosive Medien wie Wasser, Abwasser, Luft usw. (Temperatur im Allgemeinen ≤ 80 °C).

OEM/ODM-Anpassung und Zertifizierung

Vollständige Anpassungsunterstützung

Optionen für Anpassungselemente

Korpusfarbe RAL-Farbserie verfügbar (Standard: Blau RAL 5005)

Beschichtungsdicke Epoxid-Pulverbeschichtung, 250–400 Mikrometer einstellbar

Branding: Eingegossenes Logo auf dem Gehäuse / Lasermarkierung / Typenschild aus Edelstahl

Betriebsart Handrad / Getriebe / Elektroantrieb / Pneumatikantrieb

Flanschstandard GB / ANSI / BS / DIN / JIS optional

Verpackung Neutrale Exportverpackung / Kundenmarkenverpackung

Zertifizierungen und Standards: Qualitätsmanagementsystem ISO 9001:2015. Konform mit GB/T 24924, AWWA C509, EN 1171. Werksprüfbericht mit CNAS-Stempel pro Charge verfügbar. Auf Anfrage kann ein Ursprungszeugnis, Form E, CIQ bereitgestellt werden.

Fabrik- und Produktionsstärke

Selbst wenn die Sommertemperaturen 38 °C (100 °F) überschreiten, bleiben unsere Mitarbeiter an vorderster Front im Einsatz und leisten Überstunden, um die pünktliche Produktion und Lieferung von Absperrklappen, Absperrschiebern, Kugelhähnen und anderen Kernprodukten für Kunden im In- und Ausland sicherzustellen. Wir haben kürzlich die Produktion mehrerer Auslandsaufträge abgeschlossen, die hauptsächlich Absperrklappen und Schieberventile umfassen, die reibungslos verpackt und in die Länder der Kunden versandt wurden.

Ausstellungsinformationen

Wir werden an der ASIAWATER 2026 in Kuala Lumpur, Malaysia (April 2026) teilnehmen. Willkommen an unserem Stand.

Kundendienst- und Versanddetails

Jedes Ventil wird vor Verlassen des Werks einer strengen Druckprüfung und Materialprüfung unterzogen. 12–18 Monate Garantie je nach Vertragsbedingungen verfügbar.

Mustervorlaufzeit: 7 Tage für Standardgrößen (DN50-DN300). Vorlaufzeit für Großbestellungen: 30 Tage für Containerbestellungen.

Verpackung für den Export: Standard-Holzkisten-/Palettenverpackung mit Begasungszertifikat. Flanschflächen durch Kunststoffkappen geschützt. Ersatzteilunterstützung: Gummisitzringe, O-Ringe und Spindelmuttern 5 Jahre lang verfügbar.

Industrielle Anwendungen

Aus unserer tatsächlichen Projekterfahrung:

Galvanikanlage in Zhejiang: Durch Zhongguan-PVC-Kugelhähne ersetzt, langfristiges Korrosionsproblem gelöst, fast 200.000 RMB an jährlichen Wartungskosten eingespart.

Abwasseraufbereitungsanlage in Shandong: Nach der Bewertung vor Ort durch unser technisches Team wurden die ursprünglichen Edelstahlventile durch Zhongguan-Ventile ersetzt und die Lebensdauer von 6 Monaten auf über 5 Jahre verlängert.

Großes Pharmaunternehmen in Jiangsu: Nach der Umstellung auf Zhongguan-Ventillösungen in der gesamten Linie wurde die Wartungshäufigkeit deutlich reduziert und die Produktreinheit um 0,3 % erhöht.

Unser Fabrikhintergrund

Zhejiang Zhongguan Valve Manufacture Co., Ltd. wurde 2019 mit einem Team mit über 19 Jahren Erfahrung in der Ventilindustrie gegründet. Befindet sich in Oubei, Yongjia, Wenzhou, Zhejiang (der Heimatstadt der Pumpen und Ventile). Wir haben zwei Produktionsstandorte in Tianjin und Wenzhou.

Hauptprodukte: Absperrklappen, Absperrschieber, Kugelhähne, Rückschlagventile, Schmutzfänger, Regelventile. Größenbereich: DN40 bis DN1600 (größere Größen auf Anfrage erhältlich).

Integration der Lieferkette: Die Nordbasis konzentriert sich auf Gusseisenmaterialien. South Base konzentriert sich auf Gussstahlwerkstoffe. Wir integrieren die Lieferkette für Wasserventile (Norden) und die Lieferkette für Industrieventile (Süden), um unseren Kunden eine umfassendere Produktauswahl zu bieten.
