Was ist eine Flanschverbindung?
Eine Flanschverbindung ist eine weit verbreitete lösbare mechanische Verbindungsmethode. Oft werden ein Paar Flansche, eine Dichtung sowie Schrauben und Muttern verwendet, um Rohre, Ventile oder Geräte fest miteinander zu verbinden.
Sein Kernprinzip ist:Mithilfe der Anzugskraft der Schrauben wird die Dichtung zwischen den Flanschen zusammengedrückt und so das Austreten der Flüssigkeit (Flüssigkeit oder Gas) verhindert.

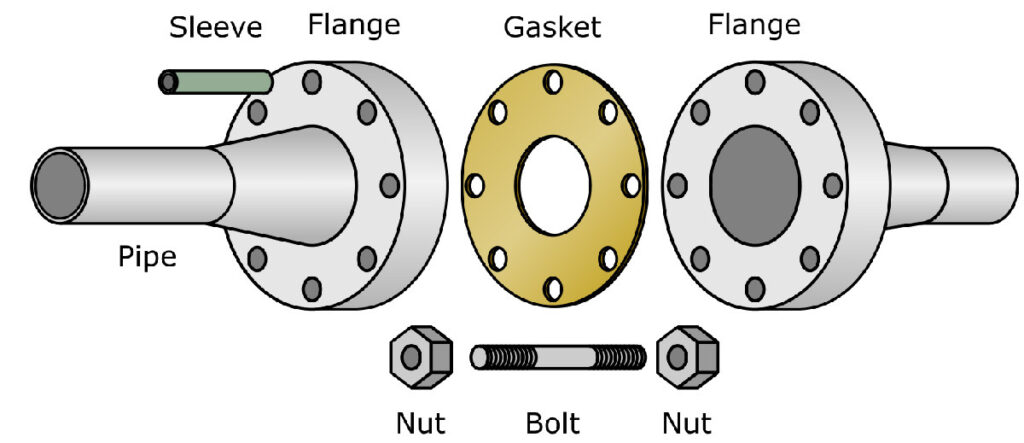

Eine typische Flanschverbindung mit den folgenden vier Hauptteilen:
Flansch: Ein scheibenförmiges Teil, das am Ende eines Rohrs oder Geräteanschlusses befestigt wird, normalerweise mit Schraubenlöchern.
Dichtung: Zwischen die Dichtflächen zweier Flansche gesteckt und zur Abdichtung angedrückt.
Schrauben und Muttern: Gehen Sie durch die Schraubenlöcher an den Flanschen, um die Haltekraft bereitzustellen.
Dichtfläche: Die Oberfläche des Flansches, die sich der Dichtung nähert; Es gibt verschiedene Arten (z. B. erhabenes Gesicht, männliches/weibliches Gesicht usw.).
Hauptvorteile:
Hoher Vorteil und stabile Abdichtung: Qualifiziert für den Umgang mit Hochdruck-, Hochtemperatur- oder erosiven Medien.
Einfache Demontage und Wartung: Der Anschluss kann zur Rohrreinigung, Geräteinspektion oder zum Austausch von Teilen einfach geöffnet werden.
Gute Substituierbarkeit: Flansche entsprechen nationalen Standards (z. B. GB), Standards der chemischen Industrie (z. B. HG), Standards der mechanischen Industrie (z. B. JB) und internationalen Standards (z. B. ANSI/ASME, DIN). Produkte verschiedener Hersteller können unter der Voraussetzung ausgetauscht werden, dass sie dem gleichen Standard entsprechen.
Allgemeine Anwendungen:
Rohrleitungsbau: Verbinden von Rohren mit Rohren, Rohren mit Ventilen und Rohren mit Pumpen.
Druckbehälter: Befestigungen für Mannlöcher und Handlöcher an Reaktionsbehältern und Behältern.
Verbindungspunkt: Einlass- und Auslassanschlüsse von Druckhaltern sowie Verbindungen zwischen Kanalmantel und Mantel von Wärmetauschern.
Fertigungssysteme und öffentliche Versorgungseinrichtungen: Öl, Chemie, Erdgas, Wasseraufbereitung, Heizsysteme usw.
Einfacher Vergleich mit anderen Anschlussmöglichkeiten:
Im Vergleich zum Schweißen: Flanschverbindungen sind abnehmbar, aber teurer und können zusätzliche Leckstellen verursachen.
Im Vergleich zu Gewindeverbindungen: Flanschverbindungen können höheren Drücken standhalten und sich an größere Rohrdurchmesser anpassen, sind jedoch komplizierter zu installieren und benötigen mehr Platz.
Einfache Zusammenfassung: Wenn es darum geht, hohem Druck standzuhalten, mit großen Rohrdurchmessern umzugehen oder eine häufige Demontage für Wartungsarbeiten erforderlich ist, ist die Flanschverbindung normalerweise die bevorzugte Methode. Die häufigsten Beispiele sind die Kupplungen an Feuerlöschwasserleitungen oder Fabrikdampfleitungen, die „erhabene Scheiben“ aufweisen und mit einem Schraubenkreis befestigt werden.
