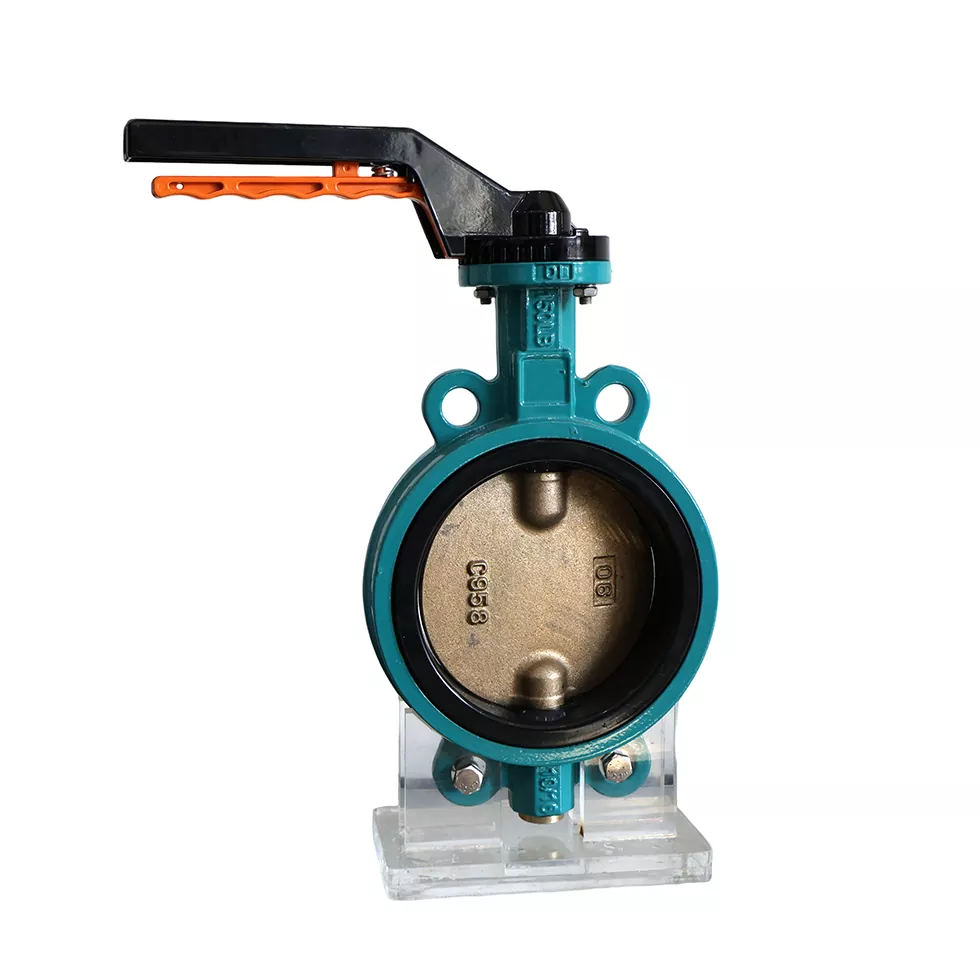

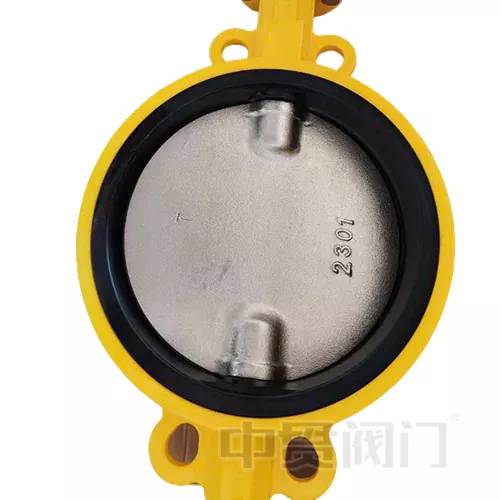

Halbstamm-Design-Schmetterlingsventil

Das Halbstamm-Design-Schmetterlingsventil hat nur einen Unterschied mit dem anderen regulären Schmetterlingsventil. Es hat zwei Stufen, kann auch als Split-Ventil-Welle aufrufen, dies bedeutet eine Reduzierung der Querschnitt und den KV-Wert mehr Bedeutung. Wenn Sie nach solchen Ventile für Ihre Branche oder Projekte suchen, ist das Halb -Stiel -Schmetterlingsventil eine gute Wahl, jedes einzelne Material und jeden Top -Flansch oder die Form des Stammes können alles angepasst werden.

Leistungsvorteile und anwendbare Grenzen

1. Wirtschaftlich und leicht zu pflegen:

Die Herstellungskosten des halben Stammschmetterlingsventils beträgt nur 70% der eines vollständigen Stamm -Schmetterlingsventils, und es besteht keine Notwendigkeit, die Bodenfüllbox aufrechtzuerhalten.

2. Optimierung für Szenarien mit niedrigen Spannung:

Arbeitsdruck ≤ PN16, anwendbare Temperatur -10 ° C ~ 120 ° C (EPDM -Dichtung) / -20 ° C ~ 80 ° C (NBR Seal);

Der CV -Wert des Durchflusskoeffizienten ist um 40% höher als der des Gententorventils mit demselben Durchmesser, und der Druckverlust beträgt ≤ 0,2 bar (bei einer Durchflussrate von 2 m/s).

3.. Installationsflexibilität:

Halbstiel -Schmetterlingsventil kann horizontal oder vertikal installiert werden und der Ventilkörper kann in Gusseisen (GGG50) oder Edelstahl (CF8M) ausgewählt werden.

Anpassung des Clip-On-Designs an Pipeline-Renovierungsprojekte mit begrenztem Raum (z. B. Ausdehnung von Ausrüstungsraum-Pipeline).

4. Typische Medienkompatibilität:

A. Reinigen Wasser, zirkulierendes Kühlwasser, Dampf mit niedrigem Druck (≤ 1,6 mPa);

B. B.Neutralöle (Viskosität ≤ 220 cst), Luft und andere nichtkorrosive Gase;

C. C. Leuchtenkonzentration von sauren und alkalischen Flüssigkeiten (pH 5 ~ 9)
