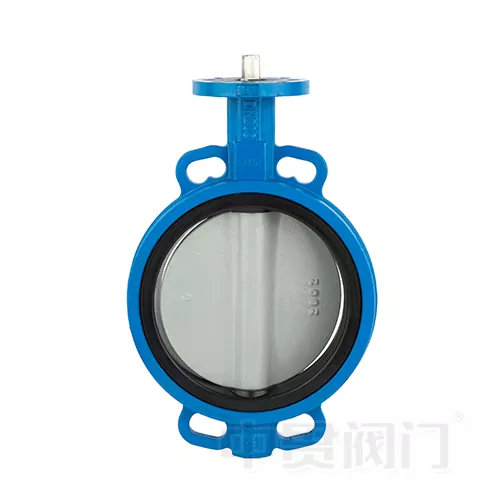

Konzentrisches Schmetterlingsventil ist eine Art von Art vonSchmetterlingsventilmit symmetrischer Entwurfsstruktur und niedrigen Kosten. Die Ventilstammachse des konzentrischen Schmetterlingsventils fällt mit der Mittellinie des Ventilkörpers zusammen, und die Ventilplatte ist scheibenförmig und senkrecht zur Rohrlinieachse installiert. Die EPDM, FKM, PTFE, NBR werden üblicherweise im Schmetterlingsventil verwendet.
Arbeitsprinzip
Das Betriebsprinzip des konzentrischen Schmetterlingsventils basiert auf einer Rotation von 90 °. Wenn sich die Ventilplatte um die zentrale Achse um parallel zur Rohrleitung dreht, befindet sich das Ventil im offenen Zustand. Wenn es sich in eine vertikale Position dreht, ist das Ventil geschlossen. Die Dichtung basiert auf der elastischen Verformung des Ventilsitzmaterials und passt dicht in die Ventilplatte.
Es wurde vorgestellt in:
1.Cost-effektiv: Einfache Struktur, niedrige Herstellungskosten und eine kostengünstige Fluidkontrolllösung.
2. Lightweight und Flexible: Das Gewicht des gleichen Kalibers beträgt normalerweise nur ein Drittel des eines Gate-Ventils, wodurch die Installation und Wartung bequemer wird.
3. Gutes Abdichtungsversiegelung: Besonders für Wasser- oder Luftmedien bei PN16 und unter Druckniveaus und normalen Temperaturbedingungen geeignet.
Aber es hat eine eigene Einschränkung:
1. Verletzte Verschleiß: Da die Ventilplatte und der Ventilsitz während des Öffnungs- und Schließvorgangs immer in Kontakt sind, kann der langfristige Gebrauch leicht Verschleiß auf der Dichtungsfläche verursachen.
2. Limitierte Temperatur- und Druckwiderstand: Weichdichtungsmaterialien (wie Gummi) sind nicht für hohe Temperatur (> 150 ℃) oder Hochdruckbedingungen geeignet und sind anfällig für Alterung und Verformung.
3.NOT für Partikelhaltige Medien geeignet: Feste Partikel können den Ventilsitz kratzen und den Versiegelungswirkung beeinflussen.
So konzentrischSchmetterlingsventilewerden üblicherweise in Wassermedium oder etwas Säure und Alkali verwendet. Unser Tech -Team wird ein geeignetes Material für Ihr Projekt auswählen.
