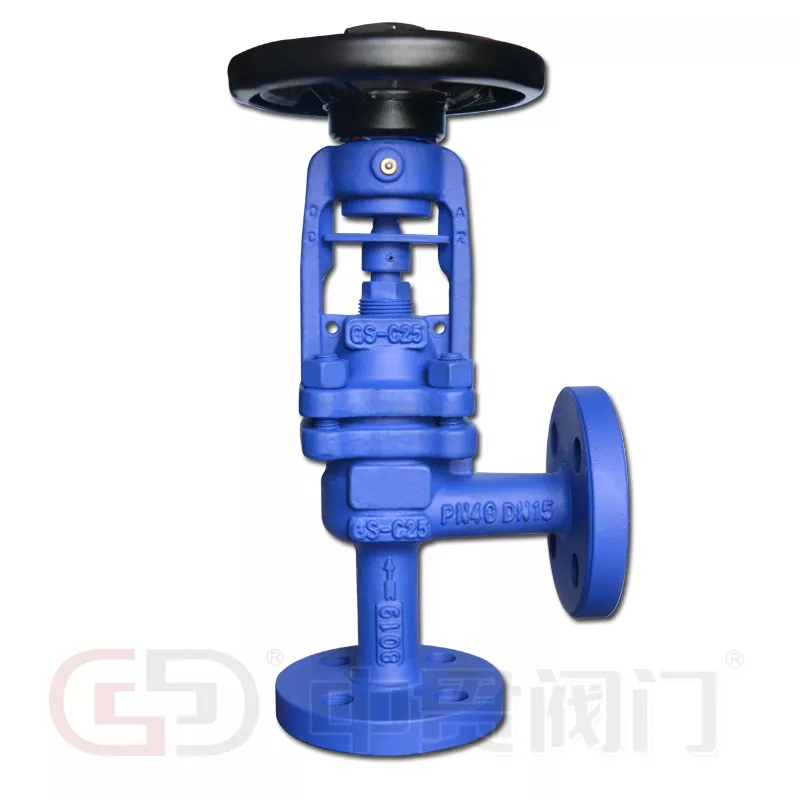

DIN-Standard-Faltenbalg-Eckventil

Zhongguan liefert dieDIN-Standard-Faltenbalg-Eckventilfür die industrielle Pipeline-Beschaffung, kombiniert eine 90°-Winkelkörperstruktur mit metallischer Faltenbalg-Stammdichtung für Dampf-, Thermalöl-, Heißwasser-, Prozessgas- und Ammoniaksysteme. Das Ventil ist in Gehäusematerialien wie Gusseisen, Sphäroguss, Stahlguss und Edelstahl erhältlich, mit Balgoptionen in SS304, SS316, SS316L, SS310S und Hastelloy C. Der angegebene Größenbereich ist DN15–DN400, mit Druckstufen von PN16–PN40 und einer angegebenen Höchsttemperatur von 600 °C.

Winkelmusterdesign für Industrierohrleitungen

Der Winkelkörper leitet den Durchfluss um 90° um und integriert so eine Richtungsänderung in die Ventilstruktur. Durch diese Anordnung kann bei kompatiblen Rohrleitungsanordnungen auf einen separaten Winkel verzichtet werden, die Anzahl der Anschlüsse wird reduziert und die Installation auf engstem Raum vereinfacht.

• Kompakte Rohrleitungsführung:Integriert Strömungsrichtungsänderungen an der Ventilstelle.
• Durchflussregulierung:Der Kugelventilteller und -sitz steuern den Durchgang der Prozessmedien.
• Abschaltleistung:Die Sitzstruktur unterstützt die Isolierung in industriellen Flüssigkeitssystemen.
• Wartungszugang:Die Motorhauben- und Schaftbaugruppe bietet Zugang zu internen Betriebskomponenten.

Metallbalg-Dichtungsstruktur

Der Metallbalg umgibt den beweglichen Schaft und dehnt sich während des Ventilbetriebs aus oder zusammen. Es schafft eine Barriere zwischen dem Prozessmedium und der äußeren Umgebung und verringert so die Abhängigkeit von herkömmlichen Packungen als primäre Spindeldichtung.

Doppelte Abdichtung mit Faltenbalg und Packung

Die Dichtungsanordnung kombiniert einen Metallbalg mit einer sekundären PTFE- oder Graphitpackung.

• Primärabdichtung:Der Faltenbalg begrenzt die Leckage des Prozessmediums entlang des Ventilschafts.
• Sekundärabdichtung:Die Packung stellt eine zusätzliche Barriere dar, wenn der Balg seine Integrität verliert.
• Betriebsstabilität:Geeignete Balgmaterialien und eine solide mechanische Konstruktion unterstützen den Service in Systemen, die erhöhten Temperaturen und wiederholtem Ventilbetrieb ausgesetzt sind.

Diese Konfiguration ist besonders relevant für Dampf-, Thermoöl- und Prozessgasanwendungen, bei denen eine externe Leckagekontrolle wichtig ist.

Materialien und technische Spezifikationen

Materialauswahl für unterschiedliche Betriebsbedingungen

• GG25 und GGG40:Optionen aus Gusseisen und Sphäroguss für industrielle Wasser- und Versorgungssysteme innerhalb ihrer geltenden Betriebswerte.
• 1.0619+N (GS-C25):Stahlguss für industrielle druckführende Anwendungen.
• 1.4308 (CF8) und 1.4408 (CF8M):Edelstahloptionen für Anwendungen, die Korrosionsbeständigkeit erfordern.
• SS316L- und SS310S-Faltenbälge:Alternative Edelstahlsorten für unterschiedliche chemische und thermische Umgebungen.
• Hastelloy C-Faltenbalg:Eine Legierungsoption für anspruchsvolle Anwendungen mit korrosiven Medien.
• Stellite-Aufpanzerung:Optionale Behandlung der Sitz- und Scheibenoberfläche für Anwendungen, die eine erhöhte Verschleißfestigkeit erfordern.

Medien und industrielle Anwendungen

Das DIN-Standard-Faltenbalg-Eckventil eignet sich für Industriesysteme, die Richtungsänderungen des Durchflusses, einen kontrollierten Flüssigkeitsdurchgang und eine verringerte Spindelleckage erfordern.

• Dampfsysteme:Industrielle Dampfverteilung und thermische Verarbeitung – siehe auchDIN-Standard-Faltenbalgventil.
• Thermoölkreisläufe:Wärmeübertragungssysteme, die bei erhöhten Temperaturen arbeiten – dieDIN-Standard-Absperrventilist eine verwandte Option mit geradem Muster.
• Wasserzirkulation:Warm- und Kaltwasserleitungen in Industrieanlagen.
• Prozessgasleitungen:Gashandhabungssysteme, bei denen die Schaftabdichtung ein wichtiger Konstruktionsaspekt ist.
• Ammoniakanlagen:Prozesssysteme, die eine geeignete Materialkompatibilität erfordern.
• Heizungsanlagen:Industrielle Wärmeübertragungsnetze mit Dampf oder Thermoflüssigkeiten.

Die Winkelkörperkonfiguration kombiniert Strömungsrichtungsänderungen und Ventilbetätigung in einer Baugruppe und eignet sich daher für kompakte Rohrleitungsanordnungen. Informationen zu zugehörigen Pipeline-Komponenten finden Sie imDIN-Standard-Rückschlagventil, DieDIN-Standard-Absperrschieber, und dieDIN-Standard-Y-Sieb.

Wichtige Spezifikationen für die Ventilauswahl

Das DIN-Standard-Faltenbalg-Eckventil kann anhand der folgenden Betriebs- und Installationsparameter bewertet werden:

1. Medium:Dampf, Thermalöl, Wasser, Ammoniak oder Prozessgas.
2. Betriebsbedingungen:Auslegungsdruck, Normaltemperatur und maximale Betriebstemperatur.
3. Rohrleitungsabmessungen:DN-Größe, Anschlussart und Einbauraum.
4. Materialbedarf:Gehäuse, Oberteil, Faltenbalg, Sitz, Scheibe und Packungsmaterialien.
5. Ventilfunktion:Durchflussregulierung, Isolierung oder eine Kombination aus beidem.
6. Anwendbarer Standard:Erforderliche DIN-Norm, Anschlussmaße und Prüfanforderungen.

Zhongguan Fertigung und technischer Support

Zhejiang Zhongguan Ventilherstellung Co., Ltd.konzentriert sich seit mehr als 19 Jahren auf die Produktion und Lieferung von Ventilen und verfügt über Produktionsstandorte in Tianjin und Wenzhou. Die Basis in Tianjin wurde 2016 gegründet, gefolgt von der Gründung des Zhejiang-Unternehmens in Oubei, Yongjia, Wenzhou im Jahr 2019.

Die Produktpalette umfasstAbsperrklappen, Kugelhähne, Absperrschieber, Rückschlagventile, Fußventile, Siebe und Steuerventile. Zur Produktionsausrüstung gehören Ventildruckprüfmaschinen, Ventilsitz-Installationsgeräte, Wellenhülsen-Installationsgeräte und Ventilmarkierungsgeräte.

Der technische Support deckt die Ventilauswahl nach Betriebstemperatur und Mediumstyp ab. Zu den Produktionsinspektionen gehören Druckprüfungen, und das Unternehmen gewährt im Rahmen seiner Servicebedingungen eine einjährige Garantie mit kostenlosem Ersatz für bestätigte qualitätsbezogene Probleme. Sie können auch unsere überprüfenZertifikateUndkooperative Fälle.

Für industrielle Dampf-, Thermalöl-, Wasser- und Gassysteme ist dasDIN-Standard-Eckventil mit Balgdichtungkombiniert einen Winkelkörper, metallische Faltenbalg-Spindeldichtung und mehrere Materialoptionen für industrielle Rohrleitungsanwendungen. Entdecken Sie allesIndustrieventil nach DIN-NormSortiment für entsprechende Rohrleitungskomponenten.

FAQ

Kann das Ventil in jeder beliebigen Ausrichtung eingebaut werden?

Die Installation sollte der auf dem Ventilkörper angegebenen Durchflussrichtung folgen. Der Winkelkörper verfügt über definierte Einlass- und Auslassöffnungen, daher muss die Rohrleitungsanordnung zum vorgesehenen Strömungsweg passen.

Was sind die ersten Anzeichen von Balgverschleiß oder -versagen?

Äußere Leckagen im Schaftbereich, ein instabiler Hinterdruck oder eine spürbare Änderung des Betriebsdrehmoments können auf Faltenbalgverschleiß hinweisen. Die Sekundärpackung kann für eine vorübergehende Abdichtung sorgen, der Faltenbalg sollte jedoch überprüft und ausgetauscht werden, wenn sich ein Schaden bestätigt.

Kann das Ventil mit einem Antrieb ausgestattet werden?

Das Ventil kann mit einer Montageschnittstelle für kompatible manuelle, pneumatische oder elektrische Antriebe geliefert werden. Die Auswahl des Stellantriebs hängt von den Drehmomentanforderungen, dem Hub und den Betriebsbedingungen der jeweiligen Ventilgröße ab.

Was ist bei der Flanschmontage zu beachten?

Überprüfen Sie die Flanschausrichtung, den Dichtungstyp und die Anzugsreihenfolge der Schrauben. Eine ungleichmäßige Schraubenbelastung kann das Gehäuse verformen oder Leckagen verursachen, insbesondere bei größeren DN-Größen und höheren Druckstufen.

Sind Ersatzbalg- und Sitzkomponenten separat erhältlich?

Für kompatible Ventilmodelle können Ersatzbalg-, Sitz-, Klappen- und Packungskomponenten geliefert werden. Das richtige Teil hängt von der ursprünglich angegebenen Ventilgröße, Druckstufe, Gehäusematerial und Balgmaterial ab.Kontaktieren Sie unsmit der Originalspezifikation für ein Ersatzangebot.
