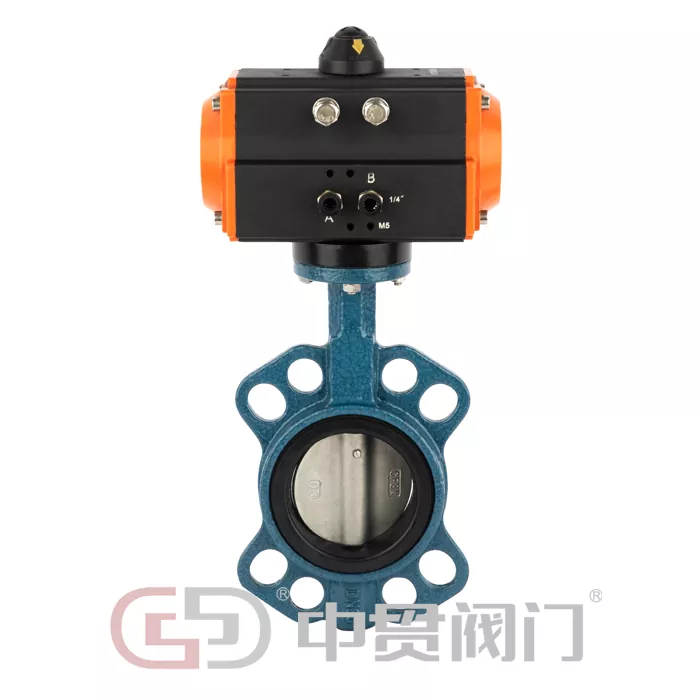

Pneumatisch betätigte Absperrklappe

Die pneumatisch betätigte Absperrklappe ist eine druckluftbetriebene Absperrklappe. Sein Kern besteht aus einem pneumatischen Antrieb und dem Ventilkörper. Der pneumatische Antrieb dreht die Ventilplatte um 90° und erfüllt so die Funktion, den Medienfluss in der Rohrleitung zu unterbrechen oder zu regulieren. Die Absperrklappe bietet eine schnellere Reaktion und eine einfachere Bedienung. Es kann mit einem Stellungsregler zur präzisen Steuerung verwendet werden und wird häufig in verschiedenen industriellen und kommunalen Rohrleitungssystemen eingesetzt, wobei es sich an unterschiedliche Medienübertragungsanforderungen anpasst.

Als eines der Kernprodukte von Zhongguan Valve setzt unsere pneumatisch betätigte Absperrklappe die hochwertige Tradition unserer Absperrklappenprodukte fort. Von der Rohstoffbeschaffung über die Produktion und Verarbeitung bis hin zur Prüfung des fertigen Produkts folgt jeder Schritt strikt den Industriestandards, um einen langfristig stabilen Betrieb zu gewährleisten und den tatsächlichen Betriebsbedingungen verschiedener Kunden gerecht zu werden.

Merkmale

Die Kernstruktur der pneumatisch betätigten Absperrklappe besteht aus drei Hauptkomponenten, die zusammenarbeiten, um einen stabilen Ventilbetrieb zu gewährleisten. Die spezifische Struktur ist wie folgt:

• Pneumatischer Antrieb: Als Antriebskern des Ventils gibt es ihn in einfach- und doppeltwirkender Ausführung. Es besteht aus einer Aluminiumlegierung, ist leicht, hochfest und bietet ein stabiles Ausgangsdrehmoment. Es kann je nach Ventildurchmesser und Betriebsbedingungen flexibel ausgewählt werden und gewährleistet eine reibungslose Drehung der Ventilplatte und einen zuverlässigen Betrieb.
• Absperrklappenkörper: Der Ventilkörper besteht aus Gusseisen, Stahlguss oder Edelstahl usw. Der Strömungskanal ist stromlinienförmig gestaltet und die Innenwand ist glatt, wodurch der Flüssigkeitswiderstand wirksam verringert und der Energieverbrauch des Systems gesenkt werden kann. Die Ventilplatte hat eine kreisförmige Struktur und sitzt eng am Ventilsitz, um die Dichtleistung zu gewährleisten und ein Austreten von Medien zu verhindern.
• Steuerungszubehör: Ventilstellungsregler, Endschalter, Magnetventile und anderes Zubehör können nach Kundenwunsch ausgestattet werden. Stellungsregler ermöglichen eine präzise Einstellung der Ventilöffnung, Endschalter können Echtzeit-Feedback über den Betriebsstatus des Ventils liefern und Magnetventile werden zur Steuerung der Aktion von Aktoren verwendet, um eine automatisierte Steuerung zu erreichen.

I. Antriebs- und Steuerfunktionen

Flexible Antriebsmethode: Verwendet einfachwirkende oder doppeltwirkende pneumatische Aktuatoren, die je nach Betriebsbedingungen ausgewählt werden können. Einfachwirkende Antriebe stellen sich im Falle einer Unterbrechung der Luftversorgung automatisch über die Federkraft zurück und gewährleisten so die Systemsicherheit.

Präzise und praktische Steuerung: Kann mit einem intelligenten Stellungsregler ausgestattet werden, der 4-20-mA-Stromsignale empfängt, um eine kontinuierliche Einstellung der Öffnung von 0 % bis 100 % zu erreichen, mit einer Regelgenauigkeit von ±0,5 % bis ±1 %, geeignet für hochpräzise Durchflussregelungsszenarien.

Schnelle Reaktionsgeschwindigkeit: Die Ventilschaltzeit beträgt nur 3–10 Sekunden. Für Notabschaltszenarien kann ein vollständig geschlossenes Modell innerhalb von 1 Sekunde angepasst werden, das herkömmlichen elektrischen Ventilen weit überlegen ist und für Betriebsbedingungen geeignet ist, die eine schnelle Reaktion erfordern.

II. Dichtungs- und Haltbarkeitsmerkmale

Zuverlässige Dichtungsleistung: Weichdichtungen oder Metalldichtungen können je nach Medieneigenschaften ausgewählt werden. Weiche Dichtungen können eine Leckage der ANSI-Klasse VI erreichen, während Metalldichtungen die ANSI-Klasse IV erreichen und so Medienleckagen wirksam verhindern können.

Hohe Haltbarkeit: Der Ventilkörper besteht aus hochwertigen Materialien und die Oberfläche der Ventilplatte kann je nach Bedarf mit einer Hartlegierung oder einer Keramikbeschichtung beschichtet werden, wodurch sie verschleißfest und korrosionsbeständig wird. Die Dichtungen sind aus hochwertigen Materialien gefertigt, was eine lange Lebensdauer gewährleistet und spätere Wartungskosten reduziert.

Kompakte Struktur: Klein und leicht, wiegt nur 1/3 bis 1/5 eines Absperrschiebers mit demselben Durchmesser, benötigt weniger Installationsraum, ist einfach zu installieren und spart Installationszeit und -kosten.

III. Weitere Kernfunktionen

Geringer Strömungswiderstand und geringer Energieverbrauch: Der Strömungswiderstandskoeffizient im vollständig geöffneten Zustand beträgt ≤0,5 und ist damit weitaus niedriger als der von Absperrschiebern und Durchgangsventilen. Dadurch wird der Energieverbrauch von Pumpen, Lüftern und anderen Leistungsgeräten, die für Anwendungen mit hohen Durchflussraten geeignet sind, effektiv reduziert.

Breite Kompatibilität: Anpassbar an verschiedene Medien wie Wasser, Dampf, Öl und Säure-/Laugenlösungen, deckt unterschiedliche Betriebsbedingungen wie niedrige Temperaturen, hohe Temperaturen und hohen Druck ab und erfüllt so die Anforderungen mehrerer Branchen.

Einfache Bedienung: Unterstützt sowohl manuelle (Griff, Schneckengetriebe) als auch pneumatische Bedienung. In Notfällen, wenn die Luftzufuhr unterbrochen ist, kann der manuelle Betrieb genutzt werden, um den normalen Betrieb des Systems sicherzustellen.

FAQ

1. Wie hoch ist der erforderliche Luftversorgungsdruck für eine pneumatisch betätigte Absperrklappe?

Der Standard-Luftversorgungsdruck beträgt 0,4–0,6 MPa. Dies kann je nach Antriebsmodell und Ventildurchmesser entsprechend angepasst werden. Bitte wenden Sie sich an unser Vertriebsteam, um eine spezifische Beratung basierend auf Ihren Betriebsbedingungen zu erhalten.

2. Wie wählt man zwischen weichdichtenden und metalldichtenden pneumatisch betätigten Absperrklappen?

Weichdichtungstypen (Gummi, PTFE) eignen sich für saubere Medien mit niedrigem Druck und normaler Temperatur (z. B. Leitungswasser, Flüssigkeiten in Lebensmittelqualität) und bieten eine hohe Leckagebeständigkeit, die möglicherweise eine Leckage von Null erreicht. Metalldichtungstypen eignen sich für Hochtemperatur-, Hochdruck-, partikelhaltige oder korrosive Medien (wie Dampf, chemische Rohstoffe) und bieten eine höhere Temperatur- und Druckbeständigkeit. Kunden können basierend auf ihren Medieneigenschaften und Betriebsanforderungen eine Auswahl treffen.

3. Können Sie Modelle Ihrer pneumatisch betätigten Absperrklappen mit großem Durchmesser individuell anpassen?

Ja. Unser Standard-Produktionsdurchmesser ist DN40-DN1600. Für pneumatisch betätigte Absperrklappen mit größerem Durchmesser wenden Sie sich bitte an unser Vertriebsteam. Wir passen die Produktion an Ihre Bedürfnisse an und stellen sicher, dass das Produkt den Betriebsanforderungen entspricht.

4. Wie lange ist die Produktgarantiezeit?

Für unsere pneumatisch betätigte Absperrklappe gilt eine einjährige Garantie. Während der Garantiezeit bieten wir kostenlose Reparatur- oder Ersatzdienste für alle Qualitätsprobleme an, die nicht auf menschliches Versagen zurückzuführen sind. Wir bieten auch langfristige After-Sales-Wartungsunterstützung.

5. Wie installiert und wartet man eine pneumatisch betätigte Absperrklappe?

Überprüfen Sie vor der Installation, dass alle Ventilkomponenten vollständig und vom richtigen Typ sind und dass sich keine Fremdkörper im Ventilgehäuse befinden. Stellen Sie bei der Installation sicher, dass das Ventil mit der Rohrleitung ausgerichtet ist, die Flanschverbindung sicher ist und vermeiden Sie ein Verbrennen der Dichtungen beim Schweißen. Halten Sie das Ventil bei der täglichen Wartung sauber, überprüfen Sie regelmäßig den Verschleiß der Dichtungen, ersetzen Sie verschlissene Teile umgehend und schmieren Sie die Getriebeteile regelmäßig, um einen reibungslosen Ventilbetrieb zu gewährleisten. Detaillierte Installations- und Wartungsanweisungen werden bereitgestellt.
