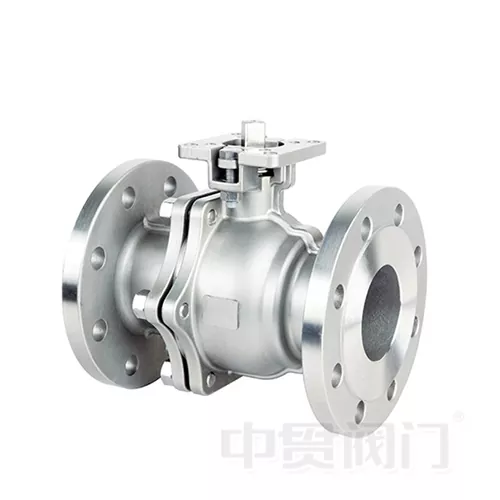

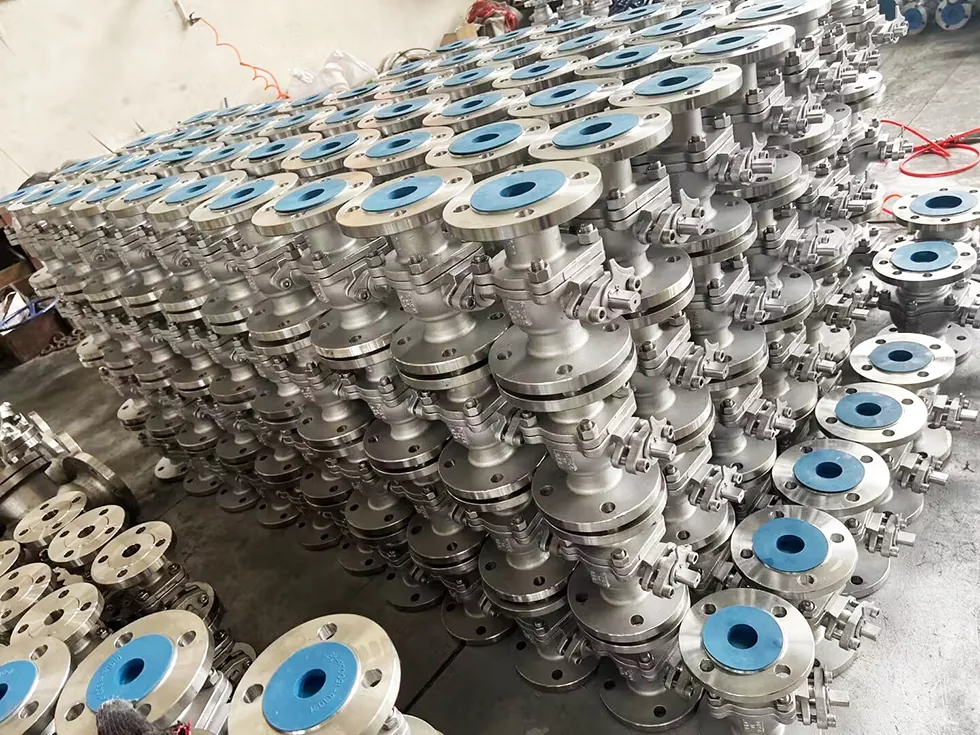

ASME-Standardflansch-Kugelhahn aus Edelstahl mit hoher Plattform

Das ASME-Standardflansch-Hochplattform-Kugelventil aus Edelstahl ist ein professionelles Industrieventil, das für den Umgang mit korrosiven Medien, hohen Temperatur-/Hochdruckbedingungen und strengen Dichtungsanforderungen in Flüssigkeitskontrollsystemen entwickelt wurde.

Der Ventilkörper und alle medienberührten Teile sind aus hochwertigem Edelstahl (CF8 / CF8M / CF3M verfügbar) gefertigt und mit ASME B16.5-Standardflanschen kombiniert, um eine sichere und zuverlässige Verbindung mit Rohrleitungssystemen zu gewährleisten. Im Vergleich zu herkömmlichen Kugelhähnen ist das EinzigartigeIntegriertes Hochplattformdesignverfügt über eine standardisierte ISO 5211-Montageplatte direkt auf dem Ventilkörper, die eine schnelle Installation von pneumatischen, elektrischen oder elektrohydraulischen Stellantrieben ohne zusätzliche Halterungen ermöglicht.

Als eines der Kernprodukte vonZhongguan-VentilDieser Kugelhahn wird häufig in der Öl- und Gasübertragung, chemischen Reaktorsystemen, Sanitärleitungen in Lebensmittelqualität, pharmazeutischen Reinwassersystemen, Meerwasserentsalzung und Schiffsballastsystemen eingesetzt. Mit hervorragender Korrosionsbeständigkeit, blasendichter, leckagefreier Abdichtung und feuersicherem Design sorgt es für einen langfristig stabilen Betrieb und reduziert gleichzeitig die Wartungshäufigkeit und die Gesamtbetriebskosten deutlich.

Wichtige technische Vorteile

1. Ausgezeichnete Korrosions- und Hochtemperaturbeständigkeit

• Materialoptionen: Ventilkörper und Kugel aus CF8 / CF8M (Edelstahl 304/316) oder höherwertigem CF3M (316L). Der optimierte Nickel-, Chrom- und Molybdängehalt sorgt für eine hervorragende Beständigkeit gegen Schwefelsäure, Salzsäure, alkalische Lösungen, Salznebel und verschiedene organische Lösungsmittel.
• Temperaturbereich: Geeignet für -29 °C bis +250 °C (erweiterbar auf +350 °C mit Hochtemperatur-Packungsoptionen). Funktioniert zuverlässig in Dampfleitungen, Heißölsystemen und anderen Hochtemperaturanwendungen ohne Dichtungsversagen oder Gehäuseverformung.
• Kompatible Medien: Rohöl, Erdgas, Säure-/Laugenlösungen, Meerwasser, pharmazeutische Lösungsmittel, Lebensmittelmaterialien, chlorhaltige Medien usw.

2. Blasendicht, keine Leckage + feuersicheres Design

• Leckagebewertung: Getestet nach ISO 5208 Klasse VI (blasendicht) – keine sichtbare Leckage unter Nenndruck. Ideal für giftige, brennbare oder hochwertige Medien.
• Brandsichere Struktur: Sekundäre Metall-Metall-Dichtfläche zwischen Kugel und Sitz. Selbst nach dem Durchbrennen des weichen Sitzes behält das Ventil die grundlegende Absperrung bei und erfüllt die Brandschutznormen API 607 ​​/ ISO 10497.
• Antistatisches Design: Die antistatische Feder zwischen Schaft und Kugel sorgt für eine zuverlässige Ladungsableitung und eliminiert Explosionsrisiken durch statische Aufladung.

3. Integrierte Hochplattformstruktur – Aktuatormontage in 5 Minuten

• Schnittstellenstandard: Die hohe Plattform entspricht ISO 5211 und passt direkt zu pneumatischen und elektrischen Aktuatoren großer Marken – keine kundenspezifischen Adapterplatten oder Halterungen erforderlich.
• Installationseffizienz: Für die Montage des Stellantriebs vor Ort sind lediglich Schrauben und Spindelkupplung erforderlich. Eine Person kann die Arbeit innerhalb von 5 Minuten erledigen, wodurch 2/3 der Installationszeit im Vergleich zu herkömmlichen Ventilen mit Halterungsmontage eingespart werden.
• Betriebsstabilität: Die integrierte Plattform verkürzt den Übertragungsabstand zwischen Aktuator und Spindel, reduziert das Spiel und verbessert die Lebensdauer und die Genauigkeit der Positionsrückmeldung.

4. Niedriger Strömungswiderstand und hoher Cv-Wert – Energieeinsparung

• Strömungswegdesign: Das Design mit Vollbohrung oder Standardbohrung und glatten Innenkonturen minimiert den Druckabfall. Modelle mit vollem Durchgang liefern einen Cv-Wert, der nahezu mit dem von Rohren gleicher Größe identisch ist, wodurch die ursprünglichen Systemströmungseigenschaften erhalten bleiben.
• Energieeinsparungen: Ein geringer Strömungswiderstand bedeutet einen geringeren Energieverbrauch beim Pumpen. Bei einem Dauerbetrieb rund um die Uhr in Chemie- oder Wasseraufbereitungsanlagen können die jährlichen Stromeinsparungen erheblich sein.

5. Mehrstufige Leckverhinderung und lange Lebensdauer

• Spindelabdichtung: V-Ring-PTFE-Packung mit federbelasteter Vorspannung gleicht automatisch Verschleiß aus – kein häufiges Anziehen der Stopfbuchse erforderlich.
• Kugelhalterung: Die schwimmende oder zapfengelagerte Kugelkonstruktion (je nach Größe) mit selbstschmierenden Buchsen reduziert das Drehmoment und verlängert die Lebensdauer. Getestet auf >50.000 Schaltzyklen gemäß GB/T 12237.

Typische Anwendungen und Branchen

Einfache Installation und geringer Wartungsaufwand

• Flanschverbindung: Entspricht ASME B16.5 (Klasse 150/300/600). Direkte Montage an Standard-Rohrflanschen – keine kundenspezifischen Änderungen erforderlich.
• Schnelle Demontage: Aktuator direkt mit der Plattform verschraubt. Das Entfernen des Stellantriebs zur manuellen Notbetätigung oder Inspektion hat keinen Einfluss auf das Ventilgehäuse oder die Rohrverbindung.
• Inline-Wartung: Ausgewählte Modelle unterstützen die Inline-Demontage (spezifisches Design prüfen) – ersetzen Sie Sitze oder Dichtungen, ohne das gesamte Ventil aus der Rohrleitung zu entfernen, was die Ausfallzeit erheblich reduziert.
• Wartungsintervall: Überprüfen Sie unter normalen Bedingungen alle 12 Monate die Packungsdichtung und das Betriebsdrehmoment. Die tatsächliche Lebensdauer kann je nach Medium und Zyklenhäufigkeit mehr als 5 Jahre betragen.

Technische Spezifikationen

Verfügbare Optionen

• Antriebstyp: Manuelles Schneckengetriebe / einfach/doppeltwirkend pneumatisch / elektrisch (24 V/110 V/220 V/380 V) / elektrohydraulisch
• Sitzmaterial: PTFE / RPTFE / PEEK / Metallhartdichtung
• Kugelbehandlung: Hochglanzpoliert / Nitrierte Härtung / Wolframkarbidbeschichtung
• Sonderoptionen: Verriegelungsvorrichtung / Entlüftungsanschluss / verlängerter Schaft / Isoliermantel

Warum sollten Sie sich für ein Zhongguan-Ventil entscheiden?

• Herstellungsstandards: Strikte Einhaltung der ASME-, API-, ISO- und GB/T-Standards. Materialzertifikate, Druckprüfberichte und Brandschutzzertifizierungen verfügbar.
• Qualitätssicherung: 100 % werkseitige Druckprüfung + Dichtungsprüfung. Es wird garantiert, dass jedes Ventil die angegebenen Parameter erfüllt.
• Schnelle Reaktion: Standardmäßig vorrätige Produkte werden innerhalb von 24 Stunden versendet. Nicht standardmäßige/kundenspezifische Bestellungen werden in 2–4 Wochen geliefert.
• Technischer Support: Komplettservice von der Dimensionierungsberechnung und Installationsanleitung bis hin zur Kundendienstwartung.

Anfrage senden

Für detaillierte Angebote, technische Zeichnungen, Größentabellen oder Muster füllen Sie bitte das untenstehende Formular aus oderKontaktieren Sie unsdirekt.
