Die Unterschiede zwischen Mittellinien -Schmetterlingsventilen undExzentrische Schmetterlingsventile
1. Grundstruktur und Prinzip

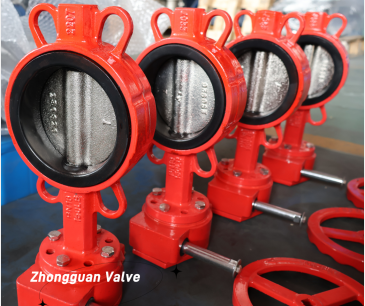

DerMittellinien -Schmetterlingsventilist symmetrisch ausgelegt, wobei die mittlere Achse der Ventilplatte mit der Achse der Pipeline zusammenfällt. Es erreicht die Versiegelung durch die Kompressionsdeformation des elastischen Ventilsitzes (normalerweise Gummi). Seine Struktur ist einfach und die Herstellungskosten sind gering, aber die Ventilplatte astet während des Öffnungs- und Schlussvorgangs immer gegen den Ventilsitz, der anfällig für Verschleiß ist. Das exzentrische Schmetterlingsventil verbessert diesen Defekt durch das Design von axialem Offset (einzelne exzentrische, doppelte exzentrische oder dreifache exzentrische): Ein einzelner Exzentriker bewegt die rotierende Welle von der Mittellinie der Dichtfläche weg; Double Excentric fügt auf dieser Grundlage einen axialen Offset hinzu. Triple Excentric nimmt ferner ein abgeschräges Oberflächenversiegelungsdesign an, sodass die Ventilplatte im Moment des Öffnens von Kontakt ausgelöst werden kann und den Verschleiß erheblich verringert.
2. Szenarien für Leistungsvergleich und Anwendung
Das Mid-Line-Schmetterlingsventil eignet sich für saubere Medien wie Wasser und Luft mit einem Druck von ≤ 1,6 mPa und einer Temperatur unter 120 ° C. Es wird üblicherweise für die Bau- und Drainage -Systeme und HLK -Systeme für Wasserversorgung verwendet. Der Gummi-Ventil-Sitz hat eine Lebensdauer von ca. 2-3 Jahren unter häufigen Öffnungs- und Schließbedingungen. Im exzentrischen Schmetterlingsventil kann der doppelte exzentrische Typ Medien mit Spurenpartikeln (wie Abwasserbehandlung) mit einer Lebensdauer von bis zu 5 bis 8 Jahren verarbeiten. Der drei exzentrische Typ verwendet ein Metallversiegelungspaar (z. B. Edelstahl + Hardlegierung) mit einer Druckbewertung von PN40 und einer Temperaturgrenze von 650 ° C und eignet sich besonders für Hochdruck- und Hochtemperaturarbeitsbedingungen in Kraftwerken und Petrochemical Industries mit einer Lebensdauer von bis zu 10 Jahren.
3.. Wirtschaftliche Analyse der Modellauswahl
Wenn Sie das DN300 -Ventil als Beispiel einnehmen, beträgt der Preis für das Mittellinienschmetterlingsventil ungefähr 2.000 bis 5.000 Yuan, während der Preis des dreiversiegelten exzentrischen Schmetterlingsventils bis zu 20.000 bis 50.000 Yuan beträgt. Berücksichtigung der Wartungskosten: Das Mittellinienventil muss jedoch möglicherweise jährlich in industriellen Umgebungen ersetzt werden, während das dreiversiegelte exzentrische Ventil 5 Jahre lang ohne Wartung kontinuierlich verwendet werden kann. Für Industriesysteme mit mehr als 10.000 Öffnungs- und Schlussbetrieb pro Jahr oder starker mittlerer Korrosivität sind die gesamten Lebenszykluskosten des dreiversiegelten exzentrischen Schmetterlingsventils tatsächlich geringer. Es wird empfohlen, dass gewöhnliche zivile Systeme den Mittellinientyp wählen, während Industriesysteme mit kontinuierlicher Produktion das dreiversiegelte Design priorisieren sollten. Die Produkte des Zhongguan-Ventils haben die Lebensdauer des Mittellinien-Schmetterlingsventils durch optimiertes Design und präzise Verarbeitung auf 5 Jahre verlängert, und das dreiversiegelte Schmetterlingsventil kann 15 Jahre erreichen, was die Gesamtnutzungskosten für Benutzer erheblich senkt.
