Wie verbessert eine Absperrklappe mit verlängertem Schaft die Durchflusskontrolle in Industrierohrleitungen?

Artikelzusammenfassung

Absperrklappen mit verlängertem Schaftwerden häufig in modernen industriellen Rohrleitungssystemen eingesetzt, bei denen Standardventile keine ausreichende Zugänglichkeit oder Bedienfreundlichkeit bieten. Diese Ventile verfügen über einen verlängerten Schaft, der es dem Bediener ermöglicht, den Durchfluss von oberhalb isolierter Rohrleitungen, unterirdischen Installationen oder an schwer zugänglichen Stellen zu steuern. In diesem Artikel wird erläutert, wie Absperrklappen mit verlängertem Schaft funktionieren, welche Strukturkomponenten sie haben, welche Vorteile sie haben, welche häufigen Anwendungen sie haben und welche Schlüsselfaktoren es bei der Auswahl der richtigen Armatur für den industriellen Einsatz zu berücksichtigen gilt. Klare Tabellen, strukturierte Abschnitte und praktische Anleitungen helfen Ingenieuren, Beschaffungsteams und Wartungsexperten zu verstehen, wie diese Ventile reale betriebliche Herausforderungen lösen.

Inhaltsverzeichnis

• Einführung in Absperrklappen mit verlängertem Schaft
• So funktioniert eine Absperrklappe mit verlängertem Schaft
• Hauptstrukturkomponenten
• Entscheidende Vorteile bei industriellen Anwendungen
• Typische Branchen und Anwendungsfälle
• Übersicht über die technischen Parameter
• So wählen Sie die richtige Absperrklappe mit verlängertem Schaft aus
• Wartungs- und Betriebstipps
• Häufig gestellte Fragen
• Abschluss

Einführung in Absperrklappen mit verlängertem Schaft

In industriellen Rohrleitungssystemen spielen Ventile eine entscheidende Rolle bei der Regulierung, Isolierung und Leitung des Flüssigkeitsflusses. Unter den vielen verfügbaren Typen werden Absperrklappen wegen ihrer kompakten Bauweise, schnellen Bedienung und Kosteneffizienz geschätzt.

In einigen Installationen lässt sich eine Standard-Absperrklappe jedoch aufgrund von Isolierschichten, unterirdischer Rohrverlegung oder erhöhter Rohrleitungen nicht einfach bedienen. In solchen Fällen ist einAbsperrklappe mit verlängertem Schaftwird zur bevorzugten Lösung.

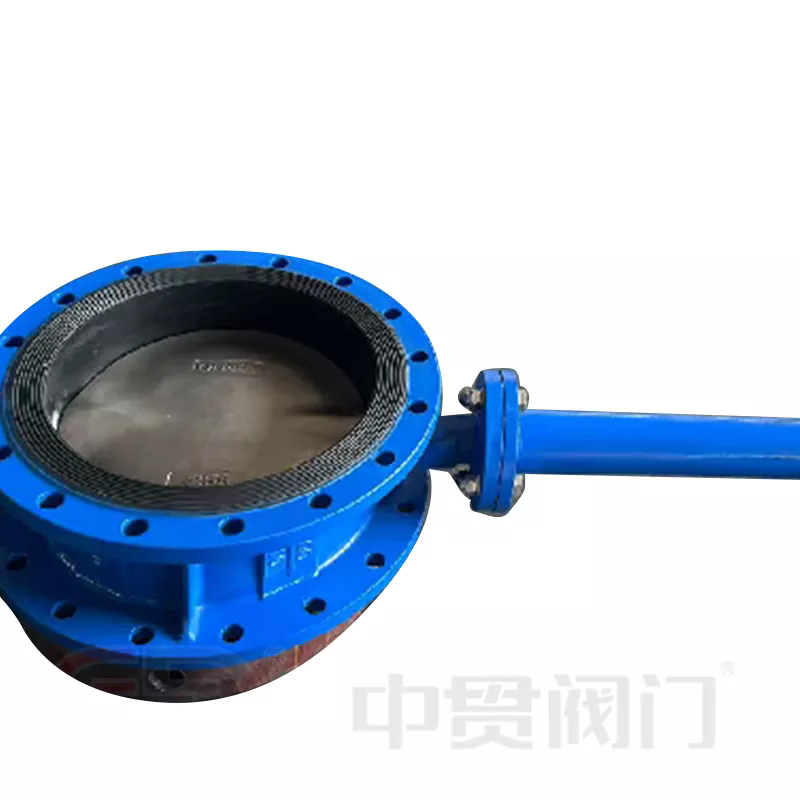

Dieses Spezialventil verfügt über einen längeren Schaft, der über den Ventilkörper hinausragt. Der verlängerte Schaft ermöglicht, dass der Antrieb oder Griff auch dann zugänglich bleibt, wenn das Ventil selbst an schwierigen Stellen installiert wird. Dadurch werden Wartung und Bedienung deutlich sicherer und komfortabler.

Hersteller wieZhongguanbieten technische Absperrklappen mit verlängertem Schaft an, die den anspruchsvollen Anforderungen industrieller Rohrleitungen, einschließlich Chemieanlagen, Wasseraufbereitungsanlagen und Energieinfrastruktur, gerecht werden.

So funktioniert eine Absperrklappe mit verlängertem Schaft

Das Funktionsprinzip einer Absperrklappe mit verlängertem Schaft ähnelt dem einer herkömmlichen Absperrklappe. Der Hauptunterschied liegt in der Länge des Ventilschafts.

Im Inneren des Ventilkörpers dreht sich eine kreisförmige Scheibe um eine zentrale Welle. Wenn der Schaft gedreht wird, dreht sich die Scheibe, um den Flüssigkeitsfluss durch die Rohrleitung entweder zu ermöglichen oder zu drosseln.

Der betriebliche Prozess umfasst typischerweise die folgenden Schritte:

1. Der Aktuator oder Griff dreht den verlängerten Schaft.
2. Der Schaft überträgt das Drehmoment auf den Ventilteller.
3. Die Scheibe dreht sich im Ventilkörper.
4. Abhängig von der Scheibenposition wird der Durchfluss entweder zugelassen, gedrosselt oder vollständig blockiert.

Wenn die Scheibe parallel zur Rohrleitung ausgerichtet ist, fließt die Flüssigkeit ungehindert. Bei Drehung senkrecht zur Rohrleitung blockiert die Scheibe den Durchfluss vollständig. Diese Vierteldrehung ermöglicht eine schnelle und effiziente Durchflussregelung.

Der verlängerte Schaft stellt sicher, dass der Aktuator über Isolierschichten oder dem Boden bleibt, sodass Bediener auf den Steuermechanismus zugreifen können, ohne die Isolierung zu entfernen oder Rohrleitungen auszuheben.

Hauptstrukturkomponenten

Eine Absperrklappe mit verlängertem Schaft besteht aus mehreren Schlüsselkomponenten, die zusammenarbeiten, um eine zuverlässige Leistung zu gewährleisten.

Der verlängerte Schaft wurde sorgfältig entwickelt, um die mechanische Festigkeit aufrechtzuerhalten und eine genaue Drehmomentübertragung während des Betriebs zu gewährleisten.

Entscheidende Vorteile bei industriellen Anwendungen

Absperrklappen mit verlängertem Schaft bieten im Vergleich zu Standard-Absperrklappen mehrere praktische Vorteile.

• Verbesserte Zugänglichkeit– Bediener können Ventile, die in tiefen Gräben oder isolierten Rohrleitungen installiert sind, problemlos steuern.
• Erhöhte Sicherheit– Das Wartungspersonal muss weder Isolierungen entfernen noch gefährliche Bereiche betreten.
• Reduzierte Installationsbeschränkungen– Der Ventilantrieb kann oberirdisch oder außerhalb von Wärmedämmschichten verbleiben.
• Effiziente Flusskontrolle– Die Bedienung über eine Vierteldrehung ermöglicht eine schnelle Anpassung der Strömungsbedingungen.
• Niedrigere Wartungskosten– Ein einfacherer Zugang reduziert Ausfallzeiten und Servicekosten.

Diese Vorteile machen Absperrklappen mit verlängertem Schaft besonders nützlich in großen Industrieanlagen, in denen Zugänglichkeit und Zuverlässigkeit von entscheidender Bedeutung sind.

Typische Branchen und Anwendungsfälle

Absperrklappen mit verlängertem Schaft werden häufig in vielen Branchen eingesetzt, in denen die Zugänglichkeit von Rohrleitungen eingeschränkt ist.

• Kommunale Wasserversorgungssysteme
• Abwasserbehandlungsanlagen
• Chemische Verarbeitungsanlagen
• Petrochemische Pipelines
• Fernwärmenetze
• Unterirdische Pipeline-Infrastruktur
• Anlagen zur Stromerzeugung

Beispielsweise werden in Fernwärmesystemen Rohrleitungen häufig mit einer dicken Isolierung abgedeckt, um Wärmeverluste zu minimieren. Ein Standardventil würde unter Isolierschichten versinken, was den Betrieb erschweren würde. Ein verlängerter Schaft löst dieses Problem, indem er den Steuermechanismus über die Isolierung bringt.

Übersicht über die technischen Parameter

Die folgende Tabelle fasst allgemeine technische Parameter zusammen, die mit Absperrklappen mit verlängertem Schaft verbunden sind, die in industriellen Systemen verwendet werden.

Diese Parameter können je nach Projektanforderungen und Betriebsbedingungen variieren.

So wählen Sie die richtige Absperrklappe mit verlängertem Schaft aus

Die Auswahl des geeigneten Ventils erfordert die Bewertung mehrerer technischer Faktoren, um eine zuverlässige Leistung sicherzustellen.

• Pipeline-Tiefe oder Isolationsdicke– Bestimmen Sie die erforderliche Schaftverlängerungslänge.
• Flüssigkeitstyp– Berücksichtigen Sie die chemische Kompatibilität mit Ventilmaterialien.
• Druck und Temperatur– Stellen Sie sicher, dass die Ventilleistung den Systembedingungen entspricht.
• Operationsmethode– Entscheiden Sie sich zwischen manueller, elektrischer oder pneumatischer Steuerung.
• Wartungszugänglichkeit– Bewerten Sie die Installationsumgebung und die Serviceanforderungen.

Durch die Zusammenarbeit mit erfahrenen Herstellern wie Zhongguan kann sichergestellt werden, dass die Ventilkonfiguration den spezifischen technischen Anforderungen des Rohrleitungssystems entspricht.

Wartungs- und Betriebstipps

Obwohl Absperrklappen für ihren geringen Wartungsaufwand bekannt sind, trägt eine regelmäßige Inspektion dazu bei, die Lebensdauer zu verlängern.

• Überprüfen Sie die Dichtungen regelmäßig, um Leckagen zu verhindern.
• Überprüfen Sie die Ausrichtung und Schmierung des Schafts.
• Betätigen Sie das Ventil regelmäßig, um ein Festkleben der Scheibe zu verhindern.
• Stellen Sie sicher, dass die Drehmomenteinstellungen des Stellantriebs innerhalb der Spezifikationen bleiben.
• Überwachen Sie den Rohrleitungsdruck, um eine übermäßige Belastung der Ventilkomponenten zu vermeiden.

Eine ordnungsgemäße Installation und routinemäßige Wartung verbessern die Ventilzuverlässigkeit erheblich und senken die langfristigen Betriebskosten.

Häufig gestellte Fragen

1. Warum ist bei einigen Absperrklappen eine verlängerte Spindel erforderlich?

Durch einen verlängerten Schaft bleibt der Ventilantrieb zugänglich, wenn das Ventilgehäuse unter der Erde, innerhalb von Isolierschichten oder an schwer zugänglichen Stellen installiert wird.

2. Kann die Länge der Vorbauverlängerung individuell angepasst werden?

Ja. Die meisten Hersteller bieten maßgeschneiderte Schaftlängen an, die auf der Tiefe der Rohrleitung, der Dicke der Isolierung und den Betriebsanforderungen basieren.

3. Sind Absperrklappen mit verlängertem Schaft für Hochtemperatursysteme geeignet?

Ja, vorausgesetzt, dass geeignete Materialien und Dichtungskomponenten ausgewählt werden, um der Betriebstemperatur standzuhalten.

4. Was ist der Unterschied zwischen einer Standard-Absperrklappe und einer Version mit verlängertem Schaft?

Der Hauptunterschied besteht in der längeren Spindel, die den Ventilteller mit dem Stellantrieb verbindet und die Bedienung aus einer entfernten oder erhöhten Position ermöglicht.

Abschluss

Absperrklappen mit verlängertem Schaft bieten eine effektive Lösung für Industrierohrleitungen, bei denen Standardventile nicht leicht zugänglich sind. Durch die Verlängerung des Schafts über Isolationsschichten oder unterirdische Installationen hinweg vereinfachen diese Ventile den Betrieb, erhöhen die Sicherheit und reduzieren den Wartungsaufwand.

Aufgrund ihrer kompakten Bauweise, effizienten Durchflussregelung und flexiblen Einbaumöglichkeiten spielen Absperrklappen mit verlängerter Spindel nach wie vor eine wichtige Rolle im modernen Rohrleitungsbau. Hochwertige Produkte von Unternehmen wieZhongguantragen dazu bei, eine zuverlässige Leistung in einem breiten Spektrum anspruchsvoller Industrieumgebungen sicherzustellen.

Wenn Sie nach einer zuverlässigen Lösung für isolierte Rohrleitungen, unterirdische Installationen oder spezielle Durchflusskontrollsysteme suchen, steht Ihnen unser Ingenieurteam gerne zur Seite.Kontaktieren Sie unsErfahren Sie noch heute mehr über maßgeschneiderte Lösungen für Absperrklappen mit verlängertem Schaft und erfahren Sie, wie Zhongguan Ihr Projekt unterstützen kann.
