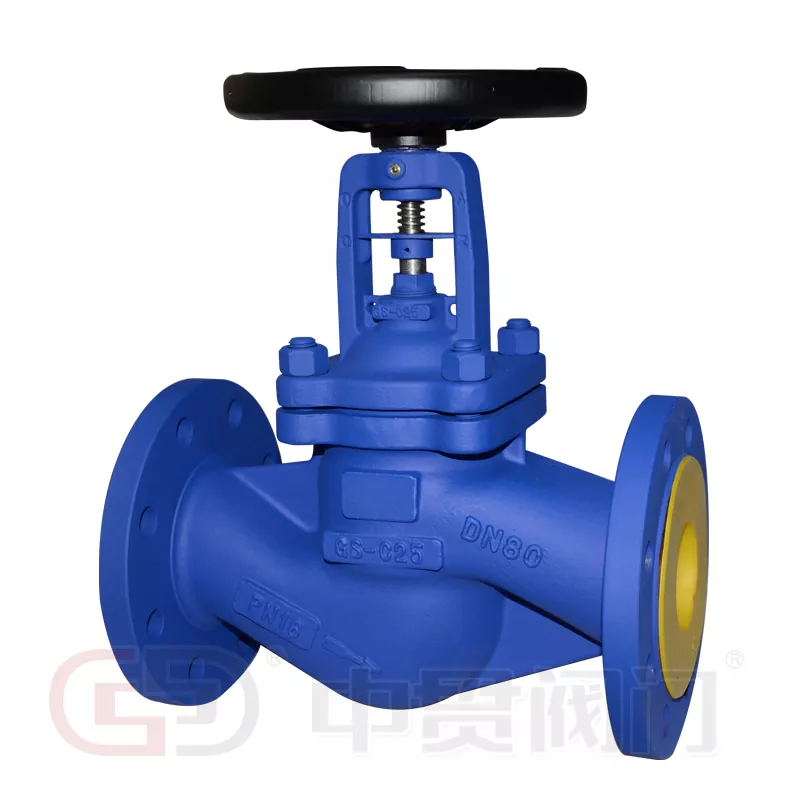

DIN-Standard-Faltenbalgventil

DerZhongguan DIN-Standard-Faltenbalgventilist auf höchste Zuverlässigkeit, Haltbarkeit und auslaufsichere Leistung in anspruchsvollen Industriesystemen ausgelegt. Dieses Ventil wurde mit Präzision und hochwertigen Materialien entwickelt und eignet sich ideal für Heißölsysteme, Dampfsysteme sowie Heiß- und Kaltwasserleitungen.

Produktübersicht

Die Schaftbaugruppe dieses balggedichteten Absperrventils verfügt über einen Faltenbalg aus Edelstahl, um eine luftdichte Abdichtung zu erreichen. Der Faltenbalg ist in das Ventil integriert, wobei das untere Ende mit der Spindel verschweißt ist, um Korrosion durch Systemflüssigkeiten wirksam zu verhindern. Das obere Ende wird sicher zwischen Ventildeckel und Gehäuse gequetscht und sorgt so für eine dauerhafte und wartungsfreie Abdichtung. Seine kompakte Bauweise gewährleistet einen zuverlässigen Betrieb auch unter hohen Temperatur- und Druckbedingungen.

Anwendungen

• Heißölsysteme
• Dampfsysteme
• Warm- und Kaltwasserleitungen
• Korrosive und chemische Prozesssysteme

Technische Spezifikationen

• Konstruktionsnorm: DIN 3356
• Baulänge: DIN 3202
• Flanschenden: DIN 2543-2545
• Prüfung und Inspektion: DIN 3230
• Material: Edelstahl (Spindel und Faltenbalg), Kohlenstoffstahl oder Edelstahl (Körper)

Kernvorteile von Zhongguan Balg-Absperrventilen

1. Metallbalg-Dichtungskern

Das Herzstück des Ventils ist esMetallbalgbaugruppe, gefertigt im automatischen Rollschweißverfahren. Dies gewährleistet eine dichte dynamische Abdichtung zwischen Ventilschaft und Deckel, verhindert Leckagen aus dem Schaftbereich und sorgt für eine hervorragende Haltbarkeit in Umgebungen mit hohem Druck und hoher Temperatur.

2. Konisches, stromlinienförmiges Scheibendesign

Das einzigartig konische und stromlinienförmige Scheibendesign sorgt für einen reibungslosen Strömungsweg, minimiert Turbulenzen und erhöht die Zuverlässigkeit der Dichtung. Diese innovative Struktur verlängert die Lebensdauer der Scheibe und verbessert gleichzeitig die Gesamtleistung des Ventils.

3. Doppelte Dichtungsgarantie für Balgpackungen

Das Ventil kombiniert eine Balgdichtung mit einer Sekundärpackung für maximalen Leckschutz. Der Faltenbalg fungiert als Primärdichtung und isoliert das Medium vom Schaft, während die Packung als Ersatzdichtung dient. Zusammen bilden sie eine doppelschichtige Dichtungsbarriere, die äußerst zuverlässig und langlebig ist.

4. Integrierte Öleinspritzdüse

Das Ventil verfügt über eine spezielle Öleinspritzdüse, die eine direkte Schmierung wichtiger beweglicher Teile, einschließlich Spindel, Spindelmutter und Führungshülsen, ermöglicht. Dies reduziert die Reibung, beugt Verschleiß vor und gewährleistet langfristig einen reibungslosen und effizienten Ventilbetrieb.

5. Ergonomische Handradbedienung

Das Handrad ist auf ergonomischen Komfort ausgelegt, reduziert die Ermüdung des Bedieners und sorgt für eine reibungslose, präzise Steuerung. Seine leichte und robuste Bauweise erhöht die Haltbarkeit und macht den Betrieb auch in anspruchsvollen Industrieumgebungen einfacher und sicherer.

Warum sollten Sie sich für ein Zhongguan-Ventil entscheiden?

• Hochwertige DIN-konforme Fertigung
• Zuverlässige und langanhaltende Dichtungsleistung
• Korrosionsbeständiger Edelstahlbalg
• Optimierter Durchfluss und reduzierter Druckabfall
• Wartungsfreundliches Design mit verlängerter Lebensdauer

Ob für industrielle Prozesssysteme oder kritische Pipeline-Anwendungen, dieZhongguan DIN-Standard-Faltenbalgventilbietet unübertroffene Leistung, Sicherheit und Zuverlässigkeit.
