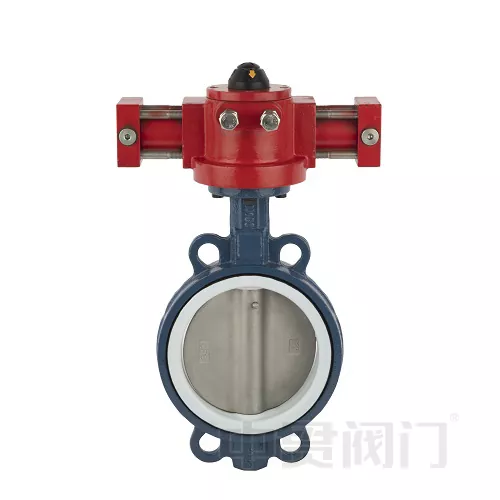

Konzentrisches Absperrklappenventil mit hydraulischem Stellantrieb

Konzentrische Absperrklappen mit hydraulischem Stellantrieb zeichnen sich durch eine Scheibe aus, die sich um eine zentrale Welle dreht, um den Durchfluss zu steuern, während hydraulische Stellantriebe Flüssigkeitsdruck verwenden, um das Ventil zu bewegen. Diese Kombination ermöglicht eine präzise und leistungsstarke Steuerung des Flüssigkeitsflusses in verschiedenen Anwendungen, insbesondere dort, wo Automatisierung gewünscht ist und höhere Drehmomente benötigt werden.

I. Funktionsprinzip

Industrielle Flüssigkeitskontrollsysteme regulieren den Durchfluss durch Öffnen und Schließen von Absperrklappen. Die hydraulische Absperrklappe nutzt ein hydraulisches Antriebssystem, um den Flüssigkeitsdruck in mechanische Energie umzuwandeln und die Ventilwelle so anzutreiben, dass sie eine 90°-Drehbewegung ausführt. Im Vergleich zu elektrischen/pneumatischen Antrieben bietet das Hydrauliksystem ein höheres Drehmoment und eine bessere Schlagfestigkeit.

II. Kernstruktur und Funktionen

Ventilkörperkomponenten

Scheibe: Öffnet und schließt den Strömungsweg durch Drehung um 90°.

Ventilschaft: Die zentrale Übertragungskomponente, die den Aktuator mit der Scheibe verbindet.

Dichtungssystem: Der weichdichtende EPDM-Ventilsitz gewährleistet keine Leckage.

Verbindungsmethode: Flansch-/Wafer-Design (gemäß ANSI/EN-Standards).

Hydraulischer Aktuator

Der Öldruck treibt einen Kolbenzylinder an, der eine lineare Kraft ausgibt → in ein Drehmoment umwandelt.

Standardhub 90°, Reaktionszeit ≤ 3 Sekunden.

Wahlweise einfachwirkend (Federrückzug) oder doppeltwirkend (bidirektionaler hydraulischer Antrieb).

III. Technische Vorteile
