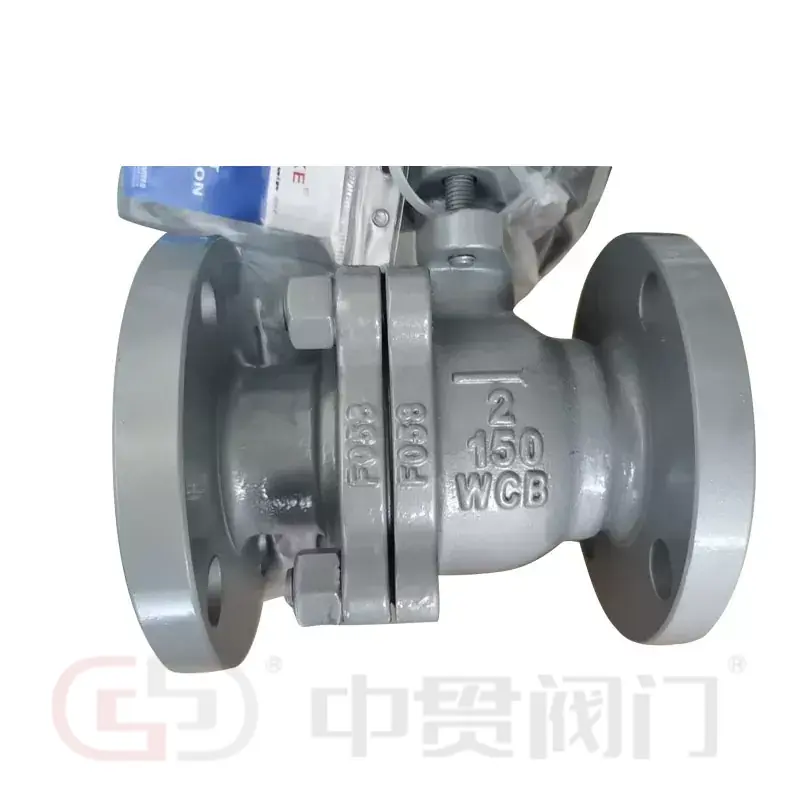

Das Ventil besteht aus WCB-Kohlenstoffstahl für seinen druckführenden Hauptkörper. Dieses Material wird häufig für industrielle Wasser-, Öl- und Dampfanwendungen eingesetzt, bei denen Kohlenstoffstahl mit dem Betriebsmedium kompatibel ist. Zhongguan listet auch LCB und WCC als alternative Karosseriematerialien auf, sodass die Materialauswahl je nach Betriebstemperatur, mechanischen Anforderungen und Projektspezifikationen erfolgen kann.
Zu den wichtigsten Konstruktionsdetails gehören:
ASTM A216 WCB-Kohlenstoffgussstahl für die wichtigsten druckführenden Komponenten.
Unter dem Differenzdruck bewegt sich die Kugel leicht und drückt gegen den stromabwärtigen Sitz, um die Absperrdichtung herzustellen.
PTFE, R-PTFE, PEEK und PPL sind aufgeführte Optionen für unterschiedliche Dichtungs- und Betriebsanforderungen.
SS304, SS316 und 13Cr sind verfügbare Optionen.
Der Hauptkörper und der Sekundärkörper sind durch Schrauben verbunden und ermöglichen so den Zugang zu den internen Komponenten während der Wartung.
Durch die Kombination aus einem Gehäuse aus Kohlenstoffstahl und ausgewählten Innenmaterialien eignet sich der schwimmende Kugelhahn WCB mit Flanschanschluss für kompatible Industriemedien, bei denen zuverlässige Absperrung und praktische Wartung erforderlich sind.
Flanschenden ermöglichen eine Schraubverbindung mit passenden Rohrleitungsflanschen. Zhongguan listet RF-, FF- und RTJ-Dichtflächenoptionen auf, um unterschiedliche Rohrleitungsspezifikationen zu berücksichtigen. Diese Konfigurationen unterstützen die Installationsplanung bei Industrieprojekten, sofern die Ventilflanschabmessungen, die Druckklasse und die Ausrichtung mit den angeschlossenen Geräten übereinstimmen.
Die aufgeführten Größen- und Druckbereiche decken mehrere Rohrleitungskonfigurationen ab. Klassenbewertungen und PN-Bewertungen gehören zu unterschiedlichen Bezeichnungssystemen und sollten nicht als direkt austauschbar betrachtet werden, ohne die geltenden Normen und Konstruktionsbedingungen zu prüfen.
Materialkompatibilität und Druck-Temperatur-Grenzwerte bestimmen, ob ein Ventil für einen bestimmten Einsatz geeignet ist. WCB-Kohlenstoffstahl eignet sich im Allgemeinen für kompatible Wasser-, Öl- und Dampfanwendungen, während das Sitzmaterial die Dichtungsleistung unter den ausgewählten Betriebsbedingungen beeinflusst.
Typische Anwendungsbereiche sind:
Ein-Aus-Isolierung im kompatiblen Öl- und Gasbetrieb, vorbehaltlich der angegebenen Druck-, Temperatur- und Medienanforderungen.
Isolierung kompatibler Prozessflüssigkeiten. Korrosive Medien erfordern eine sorgfältige Beurteilung der Kompatibilität von Gehäuse, Kugel, Schaft und Sitz.
Wasser- und Dampfleitungen, bei denen die ausgewählten Ventilmaterialien und Druck-Temperatur-Nennwerte den Systemanforderungen entsprechen.
Rohrleitungsisolierung in industriellen Wassersystemen, wobei die Materialauswahl auf der Wasserchemie und den Betriebsbedingungen basiert.
Wiederholtes Öffnen und Schließen in kompatiblen Prozesslinien, wobei Betriebshäufigkeit und Wartungsanforderungen bei der Auswahl berücksichtigt werden.
Die mitgelieferten Produktinformationen geben eine maximale Temperatur von an425°Cfür das beschriebene Ventil, dieser Wert sollte jedoch nicht als zulässige Temperatur bei jeder Druckstufe oder bei jedem Sitzmaterial interpretiert werden. PTFE, R-PTFE, PEEK und PPL haben unterschiedliche Temperatur- und Betriebseigenschaften. Der endgültige zulässige Betriebsbereich hängt von der vollständigen Ventilkonfiguration ab.
Der Floating-Ball-Mechanismus nutzt den Differenzdruck, um die Kugel in Richtung des stromabwärtigen Sitzes zu drücken. Dieser Kontakt trägt zur Bildung der Absperrdichtung bei, während das gewählte Sitzmaterial seine Eignung für das Medium und die Betriebstemperatur bestimmt.
Das zweiteilige, verschraubte Gehäuse bietet Zugang zu internen Komponenten für Wartungszwecke. Abhängig vom Bau- und Wartungsvorgang kann das Gehäuse geöffnet werden, um zu wartende Teile zu überprüfen oder auszutauschen, ohne dass die gesamte Rohrleitungsbaugruppe demontiert werden muss. Vor der Wartung sind weiterhin Isolierung, Druckentlastung und sichere Handhabung erforderlich.
Weitere Überlegungen zu Design und Beschaffung umfassen:
Es ist ein ausblassicheres Schaftdesign aufgeführt, das dazu beiträgt, das Herausschleudern des Schafts bei abnormalen Druckbedingungen zu verhindern.
Für die Installation pneumatischer oder elektrischer Stellantriebe ist eine Hochplattformkonfiguration erhältlich, die mit der ISO 5211-Montage kompatibel ist.
Um eine unbeabsichtigte manuelle Betätigung zu verhindern, kann ein Verriegelungsgriff angegeben werden.
Flanschfläche, Bohrung, Druckklasse, Baulängenabmessungen und Antriebsschnittstellen müssen den Rohrleitungs- und Steuerungsanforderungen des Projekts entsprechen.
Brandschutz und antistatische Leistung sind in den bereitgestellten Spezifikationen nicht gewährleistet. API 6D und ASME B16.34 sind als Designstandards aufgeführt, und API 598 ist als Teststandard aufgeführt; Diese Referenzen allein bestätigen nicht die Brandschutzzertifizierung oder die antistatische Konstruktion.
Für Projekte, die zusätzliche Sicherheitsfunktionen erfordern, benötigen folgende Punkte eine spezifische technische Dokumentation:
Brandschutzleistung:Überprüfen Sie den geltenden Brandteststandard und den zugehörigen Testbericht oder die entsprechende Zertifizierung.
Antistatische Konstruktion:Überprüfen Sie, ob ein Antistatikgerät eingebaut ist und ob dessen Leistung getestet wurde.
Druck- und Dichtheitsprüfung:Bestätigen Sie das anwendbare Testverfahren, den Druck, die Akzeptanzkriterien und die Inspektionsaufzeichnungen.
Materialrückverfolgbarkeit:Identifizieren Sie die angegebenen Gehäuse-, Kugel-, Spindel- und Sitzmaterialien in der Bestelldokumentation.
Betriebsgrenzen:Legen Sie den zulässigen Druck und die zulässige Temperatur für die ausgewählte Größe, Druckklasse und Sitzkombination fest.
Diese Prüfungen sind insbesondere für Kohlenwasserstoffanwendungen, Hochtemperaturrohrleitungen und Anlagen mit definierten Sicherheitsanforderungen relevant.
Zhongguan betreibt Ventilproduktionsstandorte in Tianjin, die 2016 gegründet wurden, und Oubei, Yongjia, Wenzhou, woZhejiang Zhongguan Ventilherstellung Co., Ltd.wurde 2019 gegründet. Das Unternehmen verfügt über mehr als 19 Jahre Erfahrung in der Ventilbranche.

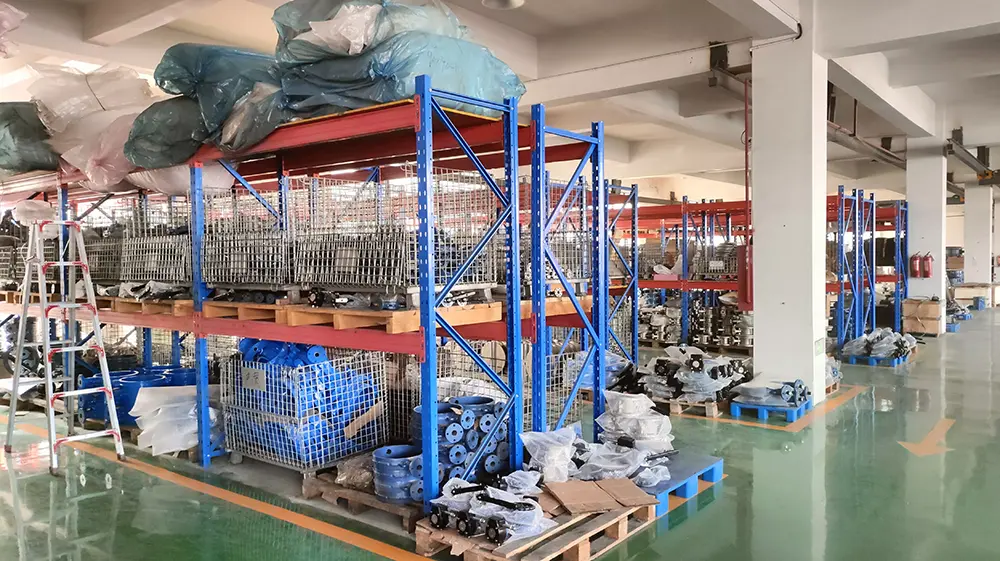

Zu den Produktionsanlagen gehören Ventildruckprüfmaschinen, Ventilsitz-Montagegeräte, Schaft-Hülsen-Montagegeräte und Markierungsmaschinen. Zhongguan verfügt über ISO-Zertifikate für seine Ventilprodukte und bietet WRAS-zertifizierte Sitze für die entsprechenden Absperrklappen an. Überprüfen Sie unsereZertifikateUndkooperative Fällefür weitere Einzelheiten.
Für dieSchwimmender Kugelhahn WCB mit FlanschanschlussZu den Auswahldetails gehören das WCB-, LCB- oder WCC-Gehäusematerial, der Größenbereich DN15–DN600, die Druckklasse, die RF/FF/RTJ-Flanschoberfläche und das Sitzmaterial. Verwandte Optionen im selbenKugelhahnFamilie sind ebenfalls verfügbar. Zhongguan arbeitet auch mit Ingenieurbüros und Fachhändlern in Vietnam, Malaysia und Singapur zusammen.
WCB ist ein gegossener Kohlenstoffstahlwerkstoff, der in vielen industriellen Rohrleitungsanwendungen verwendet wird. Die bereitgestellten Informationen geben für dieses Ventil eine maximale Temperatur von 425 °C an, die zulässige Betriebstemperatur muss jedoch zusammen mit dem Druck, dem Sitzmaterial und der vollständigen Ventilkonfiguration beurteilt werden.
Die Eignung hängt von der chemischen Zusammensetzung, Konzentration, Temperatur und Verträglichkeit des Körpers und der inneren Materialien ab. Kugel- oder Schaftoptionen aus Edelstahl allein begründen nicht, dass das komplette Ventil für ein korrosives Medium geeignet ist.
Geben Sie den Nenndurchmesser, die Druckklasse, die Flanschfläche, das Betriebsmedium, die Druck- und Temperaturbedingungen, den bevorzugten Sitz sowie die Anforderungen für den manuellen oder automatisierten Betrieb an. Eventuelle Brandschutz-, Antistatik- oder projektspezifische Prüfanforderungen sollten ebenfalls angegeben werden.
