Kernhandbuch für die Auswahl der Schmetterlingsklappenverbindungsmethoden

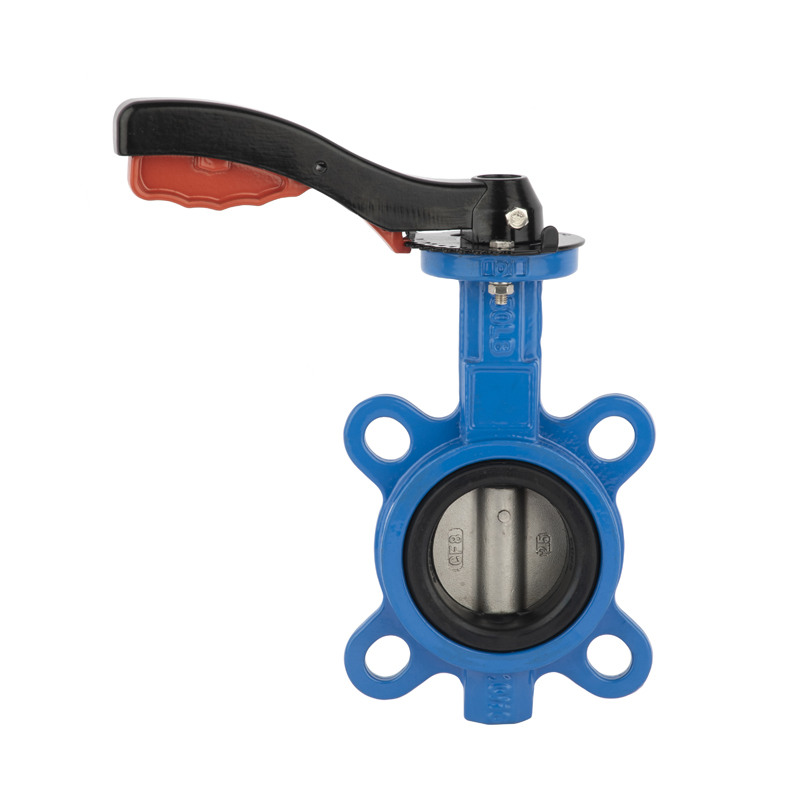

1. Wafer

Kernvorteile: Dünne Struktur (30%~ 50%dünner als Flanschart) und mit leichtem (Gewichtsreduzierung von 20%~ 40%)

Notwendige Szenarien: Es wird normalerweise in raumbeschränkten Pipelines (Ausrüstungs-Zwischenschicht-/Renovierungsprojekte) verwendet.

Typische Anwendungen: Zentrale Klimaanlagen im zirkulierenden Wasserrohre und Hauptleitungen des Feuersprinklers (PN10 ~ 16)

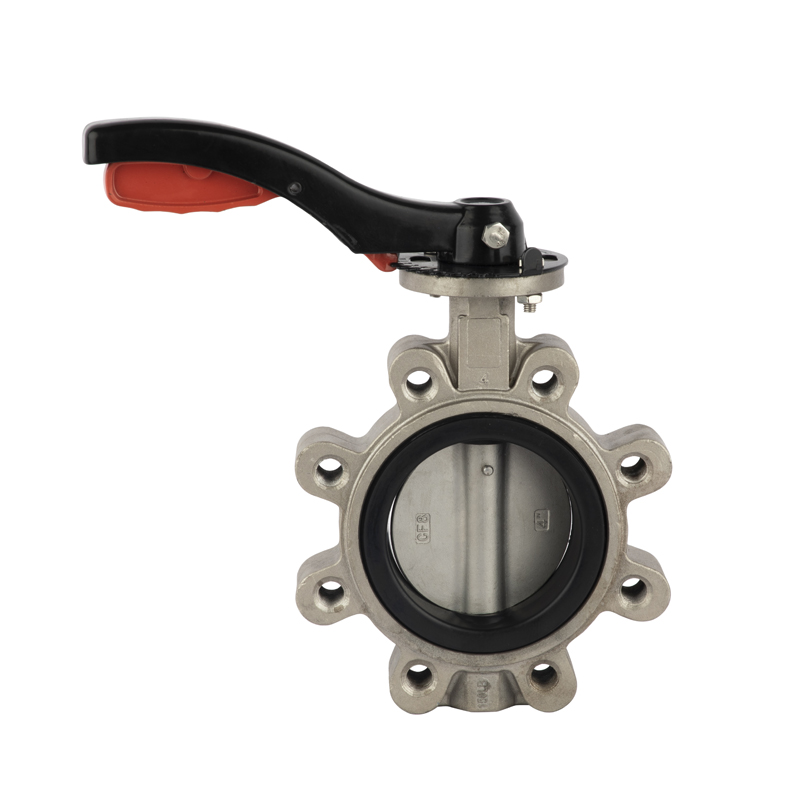

2. Lug

Kernvorteile: Ein-End-Druckisolierung, abnehmbare einseitige Schrauben

Erforderliche Szenarien: segmentierte Drucktest/Wartung (Zonenwasserversorgung), vertikale Pipeline -Installation

Typische Anwendungen: Sekundärer WasserversorgungsraumauslassVentil, Kühlwassersystem Segmentiertes Ventil (PN10)

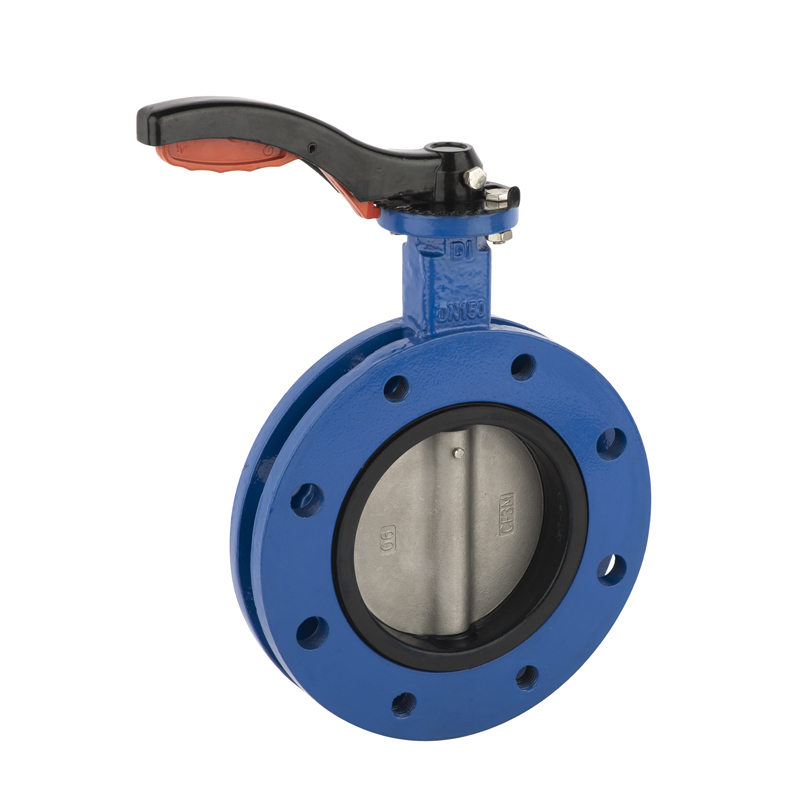

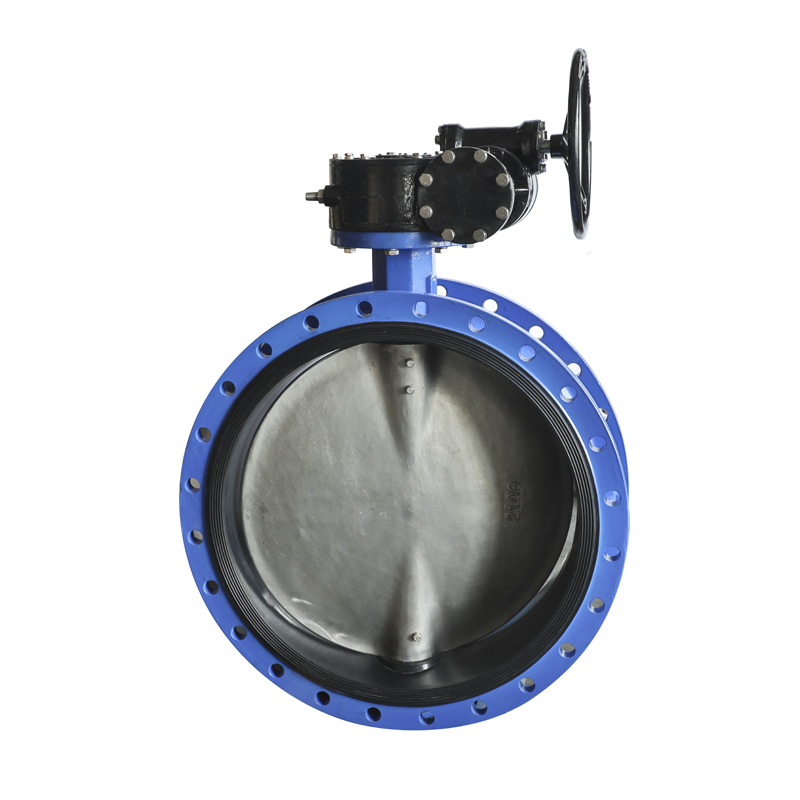

3. Flansch

Kernvorteile: Zuverlässigkeit der höchsten Versiegelung, Widerstand gegen Pipeline -Spannung und Verformung

Notwendige Szenarien: Häufige Demontage und Reinigung (Filtertank -Rückspülenventil), hohe Leckageanforderungen (Food Factory Process Water Pipe)

Typische Anwendungen: Abwasserbehandlungsdosierrohr, Pharmazeutische Rohr mit reinem Wasser (PN6 ~ 16)

4. U-Abschnitt

Kernvorteile:

▶ euen Weichdichtungsring (Extrusionsausfall verhindern)

▶ ebt den leichten Vorteil des Klemmentyps (30% ~ 50% niedrigere Kosten)

Notwendige Szenarien:

▶ ️ EPDM/PTFE Soft SealVentil

▶ ️ Häufige Demontage und Reinigung von Pipelines (CIP -Reinigung)

▶ ️ ungleiche Flanschinstallationsoberfläche

Typische Anwendungen: Lebensmittel- und pharmazeutische CIP -Pipelines, DN300+ Ventile in Wasseraufbereitungsanlagen

Auswahltipps: Wählen Sie U-Flange für den Prioritätsdichtungsschutz, wählen Sie Klemmtyp für die Raumkostenempfindlichkeit, wählen Sie den Lug-Typ für die Endpunktisolation und verwenden Sie den Flanschart für Hochfrequenz-Wartungsszenarien.
