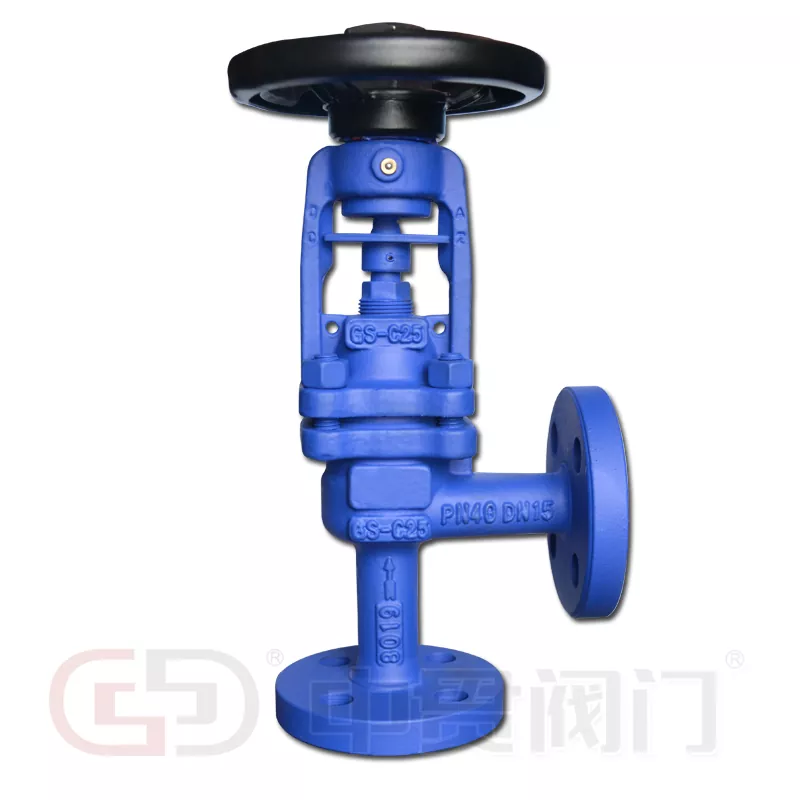

DIN-Standard-Eckventil mit Balgdichtung

Das DIN-Standard-Eckbalgventil mit Faltenbalg stellt eine entscheidende Weiterentwicklung in der Flüssigkeitskontrolltechnologie dar. Im Gegensatz zu herkömmlichen Ventilen mit gerader Bauform löst dieses Winkelgehäusedesign von Natur aus Platzbeschränkungen und Entwässerungsprobleme, die in komplexen Rohrleitungsnetzen häufig auftreten. Durch die Umleitung des Durchflusses in einem 90-Grad-Winkel ist keine zusätzliche Winkelverschraubung erforderlich, wodurch der Druckabfall und die Installationskosten reduziert werden.

Produktbeschreibung und technische Daten

Dieses DIN-Standard-Winkelventil mit Faltenbalg kombiniert ein platzsparendes Winkelmuster mit einer mehrlagigen metallischen Faltenbalgdichtung. Es ist die bevorzugte Wahl für kritische Isolationsaufgaben in Thermoöl-, Heißdampf- und gefährlichen Gassystemen.

• Baumaterialien

Gehäuse/Oberteil: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Balg: SS304, SS316, SS316L, SS310S, Hastelloy C

Sitz und Scheibe: Edelstahl mit Stellite-Aufpanzerung (optional)

• Größe und Druckbereich

Größenbereich: DN15 – DN400

Druckstufe: PN16 – PN40

Temperaturbereich: ≤600 °C

• Typische Anwendungen und Medien

Systeme: Heißölsysteme, Dampfsysteme, Heiß- und Kaltwassersysteme, Ammoniakanlagen.

Medien: Dampf, Prozessgase, Heißwasser, Thermoöl, Ammoniak, Wärmeträgerflüssigkeiten.

Kernvorteile

Metallbalg-Dichtungselement

Das Herzstück dieses Ventils ist ein hydraulisch geformter, mehrlagiger Metallbalg. Dadurch entfällt die dynamische Dichtung am Schaft und eine Leckage nach außen wird vollständig verhindert. Im Gegensatz zu herkömmlichen Ventilen, die nur aus Packungen bestehen, sorgt die Faltenbalgkonstruktion dafür, dass keine diffusen Emissionen entstehen – entscheidend für umweltsensible und hochanfällige Anlagen.

Optimierte Scheibengeometrie

Das konische, stromlinienförmige Scheibenprofil sorgt für eine lineare Durchflusscharakteristik und einen dichten Abschluss (bis zur Leckrateklasse VI). Diese Konstruktion reduziert Erosion und Vibrationen und verlängert die Lebensdauer im Vergleich zu Standard-Durchgangsventilen deutlich.

Redundantes Dichtungssystem (Faltenbalg + Packung)

Wir integrieren eine Dual-Seal-Architektur. Die primäre Dichtung ist der Metallbalg. Sollte der Balg jemals ausfallen (was äußerst selten vorkommt), sorgt eine sekundäre PTFE- oder Graphitpackung für eine sofortige Ersatzdichtung und gewährleistet so eine unterbrechungsfreie Anlagensicherheit.

Schmiernippel zur Schmierung

Ein integrierter Schmiernippel ermöglicht die direkte Schmierung der Spindel-, Spindelmutter- und Hülsenbaugruppe im Betrieb. Dies reduziert das Betriebsdrehmoment und verhindert Festfressen bei Anwendungen mit hohen Zyklen.

Ergonomisches Handrad

Das Handrad ist mit rutschfesten Rillen und optimalem Durchmesser ausgestattet, reduziert die Ermüdung des Bedieners und sorgt für eine sanfte, präzise Modulation. Die robuste Konstruktion widersteht Stößen in rauen Anlagenumgebungen.

Fragen und Antworten – Praktische Beschaffungsinformationen

F: Haben Sie MOQ?

A: Nein, wir haben keine Mindestbestellmenge. Auch wenn Sie nur ein Stück benötigen, fertigen und liefern wir es. Als flexible Fabrik haben wir bereits ein einziges Sicherheitsventil bereitgestellt, um die dringende Wartung eines Kunden zu unterstützen.

F: Können Sie andere Standards angeben?

A: Ja. Während unsere Kernkompetenz das DIN-Standard-Eckventil mit Balgdichtung ist, können wir auf Anfrage auch nach anderen Standards (ANSI, BS, JIS) fertigen. Stellen Sie unserem Lieferantenteam einfach die erforderliche Norm und Druckklasse zur Verfügung.

F: Kann ich eine Zeichnung der Anfrageventile erhalten?

A: Ja, aber bitte beachten Sie, dass die Vorbereitung der Zeichnung einige Zeit in Anspruch nimmt. Planen Sie in Ihrem Projektplan ausreichend Vorlaufzeit ein. Für spezielle, ungewöhnliche oder weitreichende Ventile (z. B. DN400 oder Sonderlegierungen) können wir nicht immer Zeichnungen bereitstellen, da kein einzelnes Werk jeden Ventiltyp herstellt. Für alle Standard-DIN-Konfigurationen sind jedoch vollständige Maß- und P&ID-Zeichnungen verfügbar.

F: Wie lange dauert ein Angebot?

A: Normalerweise innerhalb von 24 Stunden für Standardanfragen. Bei Sonderventilen (z. B. hochlegierte oder nicht standardmäßige Druckklassen) kann es bis zu 48 Stunden dauern. Als professioneller China-Hersteller legen wir Wert auf eine schnelle Reaktion.

F: Wie wäre es mit dem Packen?

A: Bei der Standard-Exportverpackung werden versiegelte Holzkisten zum Korrosionsschutz verwendet. Bei großen Größen (typischerweise über DN200) werden Ventile auf Paletten mit Stretchfolie und Feuchtigkeitssperre befestigt. Die gesamte Verpackung entspricht den internationalen Versandstandards.
