Konzentrische Absperrklappe von ZhongguanDie Beschaffung unterstützt Wasseraufbereitung, Abwasser, Meerwasser, HVAC-Zirkulation und industrielle Rohrleitungsanwendungen, bei denen eine kompakte Struktur, geeignete Dichtungsmaterialien und eine stabile Absperrleistung erforderlich sind.Zhejiang Zhongguan Ventilherstellung Co., Ltd.konzentriert sich seit mehr als 20 Jahren auf die Ventilherstellung und verfügt über Produktionsstandorte in Tianjin und Wenzhou, Zhejiang. Das Unternehmen kombiniert seine Erfahrung in der Herstellung von Absperrklappen mit regionalen Ressourcen in der Ventillieferkette, um Ventilkonfigurationen bereitzustellen, die auf unterschiedlichen Rohrleitungsmaterialien, Medieneigenschaften und Betriebsumgebungen basieren.
In Mitteldrucksystemen wird üblicherweise eine konzentrische Struktur verwendet.
Wasser- und Abwasserleitungen erfordern Ventile, die ihre Dichtleistung auch im Langzeitbetrieb aufrechterhalten können. Die elastische Sitzstruktur der konzentrischen Absperrklappe ist für wasserbasierte Medien geeignet, da das Dichtungsmaterial entsprechend den chemischen Eigenschaften der Rohrleitung ausgewählt werden kann.
EPDMund HTEPDM-Sitze werden aufgrund ihrer Beständigkeit gegenüber Wasser, Wetter und Ozoneinwirkung häufig für Süßwasser-, Abwasser- und Meerwasseranwendungen ausgewählt. Die vereinfachte Innenstruktur reduziert außerdem die Bereiche, in denen sich Sedimente und Partikel ansammeln.
Bei Meerwassersystemen muss auf die Korrosionsbeständigkeit geachtet werden, da der Salzgehalt den Materialverfall beschleunigen kann. Zhongguan bietet Materialkombinationen einschließlich korrosionsbeständiger Scheiben und unterschiedlicher Sitzmaterialien entsprechend den Betriebsbedingungen im Meerwasser.
Der Ventilkörper kann mit einer etwa 250 μm dicken Epoxidbeschichtung geschützt werden, während das Dichtungsmaterial entsprechend den tatsächlichen Anforderungen des Mediums ausgewählt werden kann. Wenn eine höhere chemische Beständigkeit erforderlich ist, kommen Materialien auf PTFE-Basis oder geeignete Gummimischungen in Betracht.
Heizungs-, Lüftungs-, Klima- und Industriekühlsysteme erfordern häufig häufige Öffnungs- und Schließvorgänge. Das konzentrische Design sorgt für ein niedriges Betriebsdrehmoment und kann je nach Steuerungsanforderungen mit verschiedenen Antriebskonfigurationen kombiniert werden.
Durch die kompakte Bauweise eignet es sich für Rohrleitungssysteme, bei denen der Einbauraum begrenzt ist, während die Wafer- undschleppenVerbindungstypen bieten Flexibilität für unterschiedliche Pipeline-Layouts.

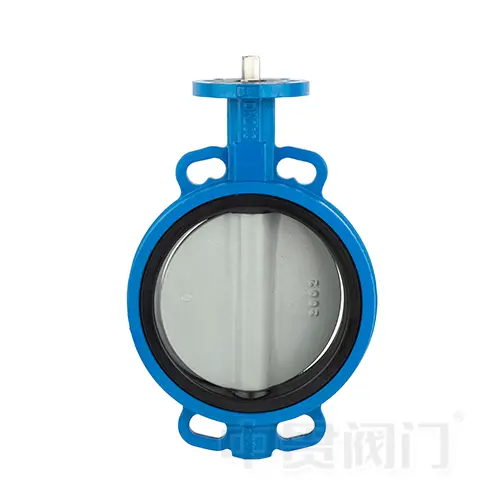

Die konzentrische Struktur richtet den Ventilschaft, die Scheibenmitte und die Gehäusemittellinie auf derselben Achse aus. Im Vergleich zu exzentrischen Absperrklappenstrukturen bietet diese Konstruktion eine einfachere Dichtungsanordnung und reduziert Einschränkungen bei der Installationsrichtung.
Die bidirektionale Dichtungseigenschaft ermöglicht in vielen Rohrleitungsanwendungen eine Installation ohne strenge Einschränkungen der Flussrichtung. Dies verringert die Möglichkeit von Installationsfehlern, die durch eine falsche Ventilausrichtung verursacht werden, insbesondere in großen Wasserversorgungs- und Zirkulationssystemen, in denen mehrere Ventile installiert sind.
Der Leistungsbereich einer Absperrklappe hängt weitgehend von der Auswahl des Sitzmaterials ab. Die konzentrische Absperrklappe von Zhongguan kann mit verschiedenen Dichtungsmaterialien konfiguriert werden, sodass sich dieselbe grundlegende Ventilstruktur an unterschiedliche Betriebsbedingungen anpassen kann.
EPDM und HTEPDM eignen sich hauptsächlich für wasserbezogene AnwendungenNBRFür ölhaltige Medien werden , HNBR und XNBR ausgewählt. Materialien auf PTFE-Basis werden dort eingesetzt, wo eine höhere chemische Beständigkeit erforderlich ist.
Diese Materialflexibilität reduziert den Bedarf an völlig unterschiedlichen Ventilstrukturen, wenn sich die Rohrleitungsbedingungen ändern. Das Design des Ventilkörpers kann konsistent bleiben, während das Dichtungssystem entsprechend dem Medium angepasst wird.
Im Vergleich zu exzentrischen Absperrklappen mit Metallsitz haben konzentrische Absperrklappen im Allgemeinen einen einfacheren inneren Aufbau und ein geringeres Gesamtgewicht.
Dies bietet praktische Vorteile bei großen Pipelineprojekten, da Transport-, Installations- und Wartungsverfahren einfacher zu verwalten sind. Das elastische Sitzdesign ermöglicht in vielen Anwendungen auch eine Wartung durch Sitzaustausch anstelle des Austauschs der gesamten Ventilbaugruppe.

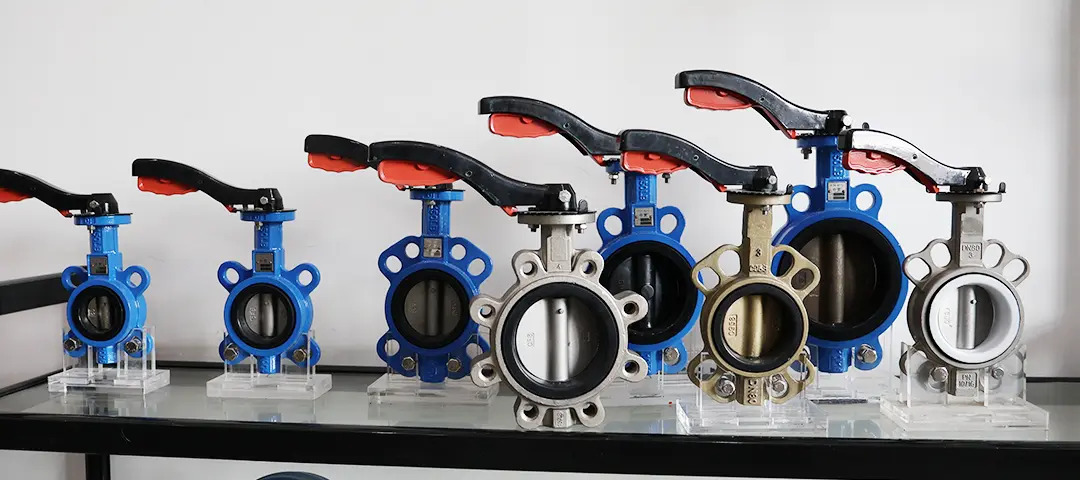

Zhongguan produziert Absperrklappen hauptsächlich für DN40 bis DN1600, einschließlich Wafer-, Laschen-, U-Profil- und Flanschtypen.

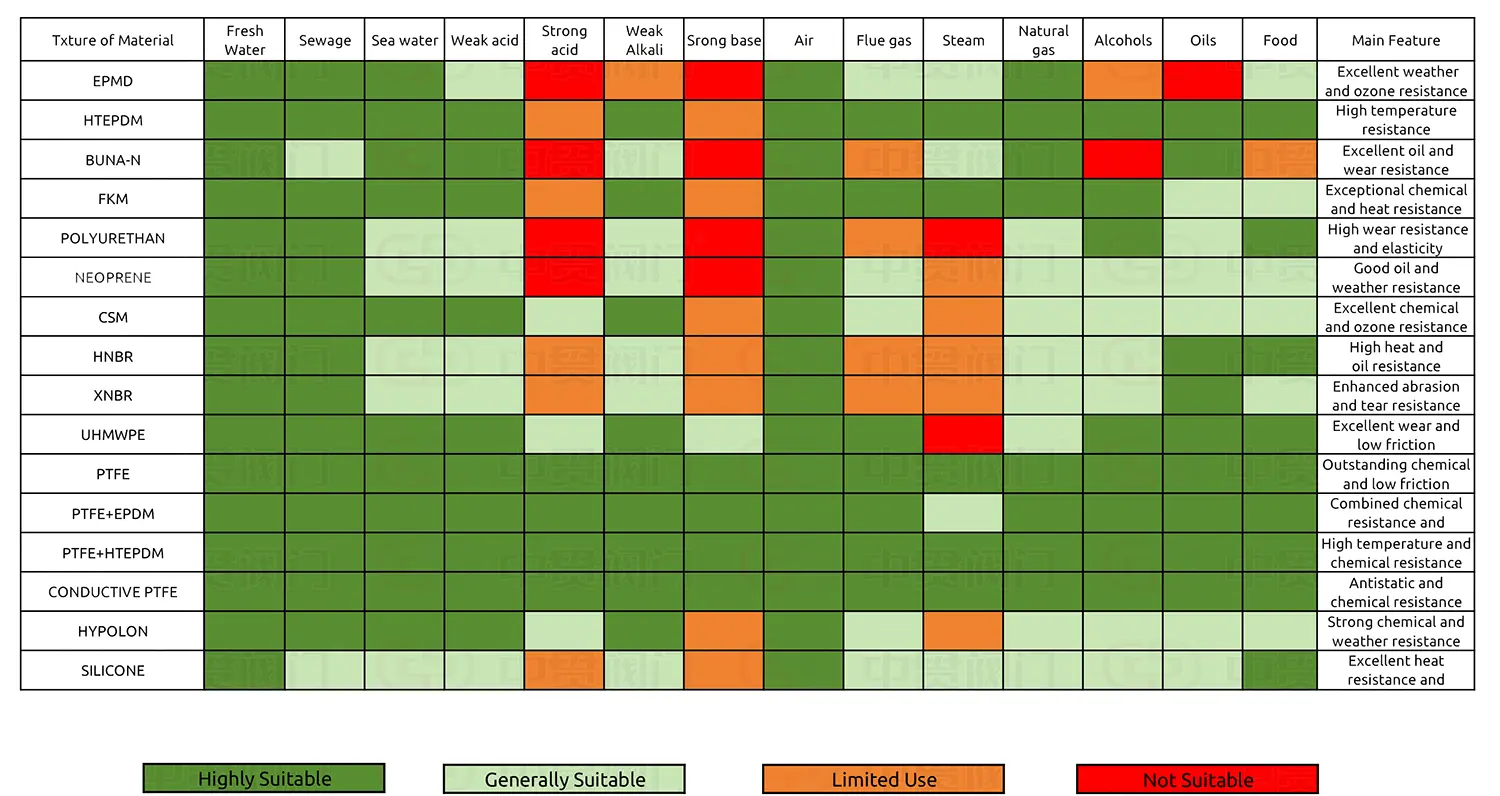

Verschiedene Gummi- und Polymermaterialien weisen unterschiedliche Beständigkeitseigenschaften gegenüber Wasser, Chemikalien, Öl, Temperatur und speziellen Medien auf.
| Sitzmaterial | Geeignete Medien | Materialeigenschaften |
| EPDM | Frischwasser, Abwasser, Meerwasser, Luft, Rauchgas | Gute Wasserverträglichkeit, Wetterbeständigkeit und Ozonbeständigkeit; ungeeignet für Mineralöl |
| HTEPDM | Wasser, Meerwasser, Dampfbedingungen mit höherer Temperatur | Verbesserte Temperaturleistung im Vergleich zu Standard-EPDM |
| NBR (BUNA-N) | Mineralöl und ölhaltige Medien | Gute Ölbeständigkeit und Verschleißfestigkeit |
| HNBR / XNBR | Industrieöl und verschleißbezogene Anwendungen | Verbesserte Beständigkeit im Vergleich zu herkömmlichem NBR |
| FKM | Chemische Medien und Bedingungen mit höheren Temperaturen | Starke Chemikalien- und Temperaturbeständigkeit |
| PTFE | Starke Säure, starkes Alkali, ätzende chemische Medien | Hervorragende chemische Stabilität und geringe Reibung |
| PTFE + EPDM | Anwendungen in Kombination mit Wasser und Chemikalien | Kombiniert PTFE-Chemikalienbeständigkeit mit Gummielastizität |
| PTFE + HTEPDM | Chemische Anwendungen bei höheren Temperaturen | Geeignet für komplexe chemische Umgebungen |
| Leitfähiges PTFE | Antistatische Chemieleitungen | Behält die PTFE-Beständigkeit mit leitfähigen Eigenschaften bei |
| Silikon | Lebensmittel- und saubere Hochtemperaturanwendungen | Hitzebeständigkeit und Kompatibilität mit sauberen Medien |
Für Wasserversorgungs-, Abwasserbehandlungs- und Meerwassersysteme werden häufig EPDM und HTEPDM ausgewählt, da diese Materialien in wasserbasierten Umgebungen eine gute Leistung erbringen. Sie sind jedoch nicht für den Kontakt mit Mineralöl geeignet.
Für Ölpipelines sind NBR-, HNBR-, XNBR- oder FKM-Materialien besser geeignet, da sie eine bessere Beständigkeit gegen Ölquellen und Dichtungsverschlechterung bieten.
Für chemische Rohrleitungen, die aggressive Medien enthalten, bieten PTFE und PTFE-Verbundwerkstoffe eine größere chemische Kompatibilität. Leitfähiges PTFE kann auch in Betracht gezogen werden, wenn antistatische Anforderungen bestehen.
Für die Lebensmittelverarbeitung oder saubere Hochtemperaturanwendungen können je nach Einsatzbedingungen Silikon und andere geeignete lebensmittelverträgliche Dichtungsmaterialien ausgewählt werden.
Je nach Betriebsbedingungen werden unterschiedliche Absperrklappenausführungen ausgewählt. Die konzentrische Struktur wird häufig in Wasser-, Versorgungs- und allgemeinen Industrierohrleitungen eingesetzt, während exzentrische Strukturen häufig für Anwendungen mit höheren Temperaturen, höherem Druck oder Metalldichtungen in Betracht gezogen werden.
| Vergleichsartikel | Konzentrische Absperrklappe | Doppelte exzentrische Absperrklappe | Dreifach exzentrische Absperrklappe |
| Dichtungsdesign | Elastische Sitzdichtung mit zentrierter Scheibenstruktur | Versetztes Scheiben- und Wellendesign | Mehrfach abgesetzte Struktur mit Metalldichtung |
| Installationsvoraussetzung | Bidirektionale Versiegelungsfähigkeit | Bei vielen Konstruktionen muss auf die Strömungsrichtung geachtet werden | Erfordert normalerweise die richtige Installationsrichtung |
| Sitzplatzoptionen | EPDM-, NBR-, FKM-, PTFE-Serie, Silikon und andere Materialien | Je nach Ausführung weicher oder metallischer Sitz | Hauptsächlich Sitzlösungen aus Metall |
| Strukturelles Gewicht | Leichte Struktur | Mittleres Gewicht | Höheres Gewicht aufgrund komplexer Struktur |
| Wartung | Einfache Sitzaustauschstruktur | Komplexeres Dichtungssystem | Höherer Wartungsaufwand |
| Typische Anwendungen | Wasser, Abwasser, Meerwasser, HVAC, schwache chemische Medien | Industrielle Anwendungen im mittleren Temperaturbereich | Hochtemperatur- und Hochdruckanwendungen |
Zhejiang Zhongguan Ventilherstellung Co., Ltd. hat seinen Sitz in Oubei, Yongjia, Wenzhou, Zhejiang, einem Gebiet, das für die Herstellung von Pumpen und Ventilen bekannt ist. Das Unternehmen verfügt über mehr als 20 Jahre Erfahrung in der Ventilindustrie und betreibt Produktionsstätten in Tianjin und Wenzhou.
Das Produktionssystem umfasst die Herstellung, Montage, Druckprüfung, Ventilsitzinstallation, Wellenhülseninstallation und Produktkennzeichnung von Absperrklappen. Der Hauptproduktionsbereich für Absperrklappen umfasst DN40 bis DN1600 und deckt Wafer-, Laschen-, U-Profil- und Flanschausführungen ab.
Zhongguan hat gefordertISO-Zertifikatefür produzierte Ventile und kann liefernWRAS-zertifizierte Ventilsitzebei Bedarf.
Vor der Installation sollten die Dichtflächen der Rohrleitung und des Ventils gereinigt werden, um Staub, Sand und andere Partikel zu entfernen, die die Dichtleistung beeinträchtigen könnten. Die Flanschausrichtung sollte sorgfältig überprüft werden, da eine ungleichmäßige Installationsbelastung den Ventilbetrieb beeinflussen kann.
Während der Installation sollte die Verbindung des Stellantriebs überprüft werden, um eine reibungslose Öffnungs- und Schließbewegung sicherzustellen. Das Antriebsdrehmoment sollte den Betriebsanforderungen des Ventils entsprechen, um übermäßige Kraft oder unzureichenden Betrieb zu vermeiden.
Während des Transports sollten Hebevorrichtungen um das Ventilgehäuse herum angebracht werden und nicht um den Stellantrieb oder die Ventilspindel, um die Übertragungskomponenten zu schützen.
Die regelmäßige Inspektion sollte die Überprüfung des Ventilbetriebs, des Antriebszustands und der Schmierungsanforderungen entsprechend der Installationsumgebung umfassen. Für Aktuatoren, die im Freien oder unter rauen Bedingungen installiert werden, kann ein zusätzlicher Schutz erforderlich sein.
Die einsetzbaren Medien sind abhängig vom gewählten Sitzmaterial. EPDM wird üblicherweise für Wasser- und Abwassersysteme verwendet, NBR-basierte Materialien eignen sich für ölbezogene Medien und PTFE-Materialien werden für stärkere chemische Umgebungen verwendet.
Bei der Auswahl sollten Medientyp, Temperatur, chemische Konzentration und Betriebsfrequenz berücksichtigt werden. Zhongguan wählt geeignete Dichtungsmaterialien entsprechend den tatsächlichen Pipelinebedingungen aus.
Ja. Mit geeigneten korrosionsbeständigen Materialien, einschließlich geeigneter Sitzauswahl und Materialien für interne Komponenten, kann es in Meerwasser-Rohrleitungen eingesetzt werden.
Zhongguan-Absperrklappen decken hauptsächlich die Druckstufen PN10-PN16 ab, die häufig in Wasser-, Versorgungs- und Industrierohrleitungssystemen verwendet werden.
Konzentrische Absperrklappe von Zhongguankombiniert eine kompakte Struktur mit mehreren Dichtungsmaterialoptionen, sodass die Ventilkonfiguration an unterschiedliche Rohrleitungsmedien und Betriebsbedingungen angepasst werden kann. Durch langjährige Erfahrung in der Ventilherstellung, Materialauswahlkontrolle und Produktionsinspektionsprozesse bietet Zhongguan Ventilkonfigurationen für die Wasseraufbereitung, Schiffssysteme, HVAC-Zirkulation und industrielle Pipeline-Anwendungen.
