Absperrschieber mit ansteigender Spindel und elastischem Sitz

Der elastische Sitzschieber mit steigender Spindel wird häufig in Rohrleitungssystemen für Medien wie Wasser, Dampf und Öl eingesetzt. Mit seiner elastischen Dichtungsstruktur bietet es eine gute Dichtungsleistung, intuitive Bedienung und einfache Wartung. Das Tor bewegt sich senkrecht zur Flüssigkeitsrichtung. Dieses Ventil ist nur für den vollständig geöffneten oder vollständig geschlossenen Betrieb konzipiert und darf nicht zur Drosselung oder Durchflussregulierung verwendet werden.

StrukturellMerkmale

Freiliegender Schaft: Der Offen-/Geschlossen-Status des Ventils kann visuell anhand der Hubhöhe des Schafts bestimmt werden

Doppelte Dichtflächen: Keilartige Anschnittstruktur mit einem Keilwinkel von typischerweise 5° oder 2°52′ für Medien mit niedrigerer Temperatur

Elastisches Dichtungsmaterial: Hergestellt aus EPDM, NBR oder anderen korrosionsbeständigen Materialien für hervorragende Dichtungsleistung

Flanschverbindung: Einfache Installation und Wartung der Rohrleitung

Vorteile

Vorsichtsmaßnahmen bei der Verwendung

Nicht für hohe Temperaturen oder hohen Druck geeignet: Elastische Dichtungsmaterialien halten typischerweise Temperaturen bis zu 80 °C stand (je nach Material). Für Hochdruckbedingungen wählen Sie bitte einen Absperrschieber aus Metall mit harter Dichtung.

Vermeiden Sie partikelbeladene Medien: Feste Partikel können die elastische Dichtfläche beschädigen. Ein Sieb wird empfohlen, wenn das Medium Sand oder Partikel enthält.

Warum Zhejiang Zhongguan wählen?

1. Projektreferenzen

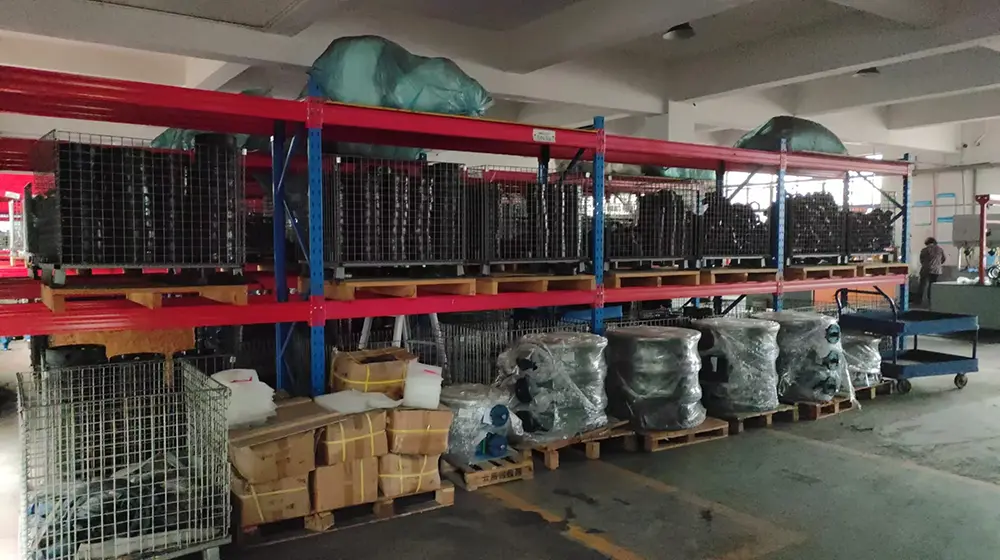

Mit über 19 Jahren Erfahrung in der Ventilherstellung und zwei Produktionsstandorten (Tianjin für Gusseisen, Wenzhou für Gussstahl) werden unsere Schieberventile mit steigender Spindel und elastischem Sitz häufig eingesetzt in:

Kommunale Wasserversorgungsprojekte in Südostasien (Philippinen, Thailand usw.)

Industrielle Rohrleitungssysteme für petrochemische Hilfsanlagen im Nahen Osten

Wasseraufbereitungs- und -versorgungsprojekte in Zhejiang, Tianjin und anderen Regionen Chinas

2. OEM-/ODM-Anpassungsdienste

OEM-Dienstleistungen: Farbe des Ventilkörpers, gegossenes Logo, Design des Typenschilds, individuelle Verpackungsanpassung

ODM-Dienstleistungen: Spindelhöhenanpassung, Flanschbohrstandards (ANSI, BS, DIN, GB), Optimierung der EPDM/NBR-Formel für bestimmte Medien

Niedrige Mindestbestellmenge: Nur 50 Einheiten für die Logo-Anpassung

3. Zertifizierungen

ISO 9001:2015

WRAS-zertifizierter EPDM-Sitz (auf Anfrage erhältlich – unerlässlich für Trinkwasseranwendungen)

Mehrere Design- und Gebrauchsmusterpatente

4. Kundendienst

Ein Jahr Garantie: Kostenloser Ersatz bei Herstellungsfehlern

Vollständiger technischer Support: Auswahl vor dem Verkauf, Fortschrittsaktualisierungen im Verkauf, Unterstützung bei der Installation nach dem Verkauf

24-Stunden-Reaktion : Englischsprachiges Vertriebs- und Technikteam

5. Verpackung und Versand

Standard-Export-Holzkisten (ohne Begasung)

Kunststoffkappenschutz an Flanschflächen und Spindelgewinden

Gemischte Containerverladung möglich (Absperrschieber können zusammen mit Absperrklappen, Rückschlagventilen usw. versendet werden)

Technische Erinnerung

Wichtiger Hinweis: Elastische Sitzschieber dürfen NICHT zur Drosselung verwendet werden. Teiloffene Bedingungen führen insbesondere bei partikelbeladenen Medien zu einer schnellen Erosion der elastischen Dichtfläche. Bitte nur vollständig geöffnet oder vollständig geschlossen verwenden.

Treffen Sie uns auf Messen

Wir nehmen regelmäßig an wichtigen Branchenmessen weltweit teil. Kommen Sie und sehen Sie sich unsere elastischen Sitzschieber mit steigender Spindel persönlich an und besprechen Sie Ihre Projektanforderungen mit unserem Team.

Vietwater 2025 (22.–24. Oktober, Ho-Chi-Minh-Stadt, Vietnam) – Stand I06

Asiawater 2026 (April, Kuala Lumpur, Malaysia)

Kontaktieren Sie unsBitte vereinbaren Sie im Voraus einen Termin auf der Messe.
