Denken Sie an den Wasserhahn Ihres Hauses und an einen Autobahntunnel. Der Wasserhahn kann vollständig geöffnet sein, aber das Wasser läuftfließenist immer noch durch seinen eigenen Durchmesser begrenzt. Der Autobahntunnel ermöglicht jedoch eine ungehinderte Durchfahrt von Fahrzeugen mit voller Geschwindigkeit. Diese einfache Analogie erfasst den Hauptunterschied zwischen einem Kugelhahn mit vollem Durchgang und einem Kugelhahn mit reduziertem Durchgang.
Lassen Sie uns zunächst den Kugelhahn selbst verstehen

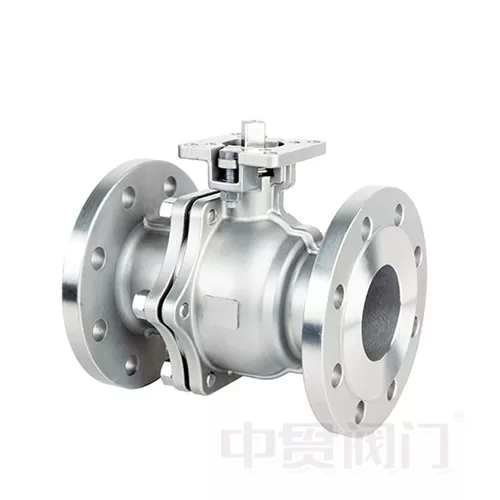

Ein Kugelhahn besteht, wie der Name schon sagt, aus einer Kernkomponente – einer Kugel mit einem Loch darin. Durch Drehen des Ventilgriffs wird diese Kugel gedreht. Wenn das Loch mit dem Rohr übereinstimmt, kann Flüssigkeit (Wasser, Öl, Gas usw.) hindurchfließen. Wenn die Kugel um 90 Grad gedreht wird, wird das Loch blockiert und der Durchfluss unterbrochen. Es handelt sich um ein hocheffizientes und zuverlässiges Ein-/Aus-Ventil.
Stellen Sie sich das so vor: Eine Straße, die vom Anfang bis zum Ende ihre volle Breite beibehält und keine Engpässe aufweist.Ventil's interner Durchgang.
Wir stellen jetzt Laptoptaschen her, die die Industriestandards übertreffen, um sicherzustellen, dass Ihr Ruf gestärkt wird, wenn die Anforderungen der Verbraucher erfüllt werden. Sie können unserem professionellen Team vertrauen.
Konstruktionsmerkmal: Der Durchmesser des Lochs in der Kugel eines Kugelhahns mit vollem Durchgang ist genauso groß wie der Durchmesser des Verbindungsrohrs. Das heißt, wenn das Ventil vollständig geöffnet ist, ist sein Durchgang eine gerade, ungehinderte Bohrung ohne Engstellen.
Hauptvorteil: Kein Widerstand, kein Verstopfen
Ungehinderter Fluss: Die Flüssigkeit strömt fast ohne zusätzlichen Druckverlust hindurch, wie beim Fahren auf einer geraden Autobahn.
Leistungsstarke Funktion: Sie ermöglicht einen speziellen Vorgang namens „Molchen“. In Fernleitungen (z. B. für Öl und Gas) wird ein Gerät namens „Molch“ durch das Rohr geschickt, um es zu reinigen oder zu inspizieren. Nur ein Kugelhahn mit vollem Durchgang lässt diesen „Molch“ passieren.
Stellen Sie sich das so vor: Eine Straße, die vom Anfang bis zum Ende ihre volle Breite beibehält und keine Engpässe aufweist.
Häufige Verwendung: Kritische Prozessleitungen, Fernübertragungsleitungen und alle Anwendungen, die einen maximalen Durchfluss oder Molch erfordern, häufig in der Öl-, Gas- und ChemieindustrieBranchen.
Kugelhahn mit reduziertem Durchgang: Die kostengünstige „Hauptstraße“
Konstruktionsmerkmal: Der Durchmesser des Lochs in der Kugel eines Kugelhahns mit reduziertem Anschluss ist kleiner als der Durchmesser des Verbindungsrohrs. Normalerweise ist es eine Standardgröße kleiner. Beispielsweise beträgt die Bohrung eines DN100-Ventils (100 mm) mit reduziertem Anschluss möglicherweise nur etwa 80 mm.
Hauptvorteil: geringere Kosten, kompakt, leichter
Kostengünstig: Da die Kugel und der Ventilkörper kleiner gemacht werden können, verbraucht es weniger Material und ist in der Regel günstiger als ein Full-Port-Ventil gleicher Größe.
Kompakt und leicht: Seine Gesamtstruktur ist kleiner, was es vorteilhaft macht, wenn der Installationsraum begrenzt ist.
Ausreichender Durchfluss: Obwohl der Durchgang schmaler ist, ist die Durchflussrate für die meisten alltäglichen und allgemeinen industriellen Anwendungen vollkommen ausreichend.
Stellen Sie sich das so vor: Eine Hauptstraße, die größtenteils breit ist, aber einen etwas schmaleren Abschnitt unter einer Brücke hat. Es könnte den Verkehr ein wenig verlangsamen, behindert aber nicht die normale Durchfahrt.
Häufige Verwendung: Dies ist der gebräuchlichste und am weitesten verbreitete Kugelhahntyp. Ventile mit reduziertem Durchgang finden Sie höchstwahrscheinlich in der Standardwasserversorgung, in Heizsystemen, im Baugewerbe und in vielen IndustrieanlagenPipelineswo minimaler Druckverlust nicht kritisch ist.
Fazit: Wie wählt man aus?
Vereinfacht ausgedrückt hängt Ihre Wahl von Ihren Bedürfnissen ab:
Wählen Sie einen Kugelhahn mit vollem Durchgang, wenn Sie einen uneingeschränkten Durchfluss benötigen oder die Möglichkeit einer künftigen Molchung von Rohrleitungen benötigen. Sie zahlen höhere Kosten und benötigen mehr Platz für diese Leistung und Funktionalität.
Für die überwiegende Mehrheit der allgemeinen Anwendungen, wie die Hauptwasserabsperrung in einem Haus oder die Heizungsrohre eines Gebäudes, ist der reduzierte Anschluss geeignetKugelhahnist völlig ausreichend und bietet das beste Preis-Leistungs-Verhältnis. Es tauscht einen geringen Durchfluss- und Druckverlust gegen erhebliche Kosteneinsparungen und Komfort ein.
Wir hoffen, dass dieser Artikel Ihnen hilft, den Unterschied zwischen diesen beiden Arten von Kugelhähnen klar zu verstehen. Wenn Sie das nächste Mal eine sehen oder auswählen, wissen Sie genau, welche „Straße“ für Ihr System die richtige ist.
