EN593 Design Standard Schmetterlingsventil

Als wichtige Spezifikation im Bereich der Industrieventile in Europa bietet der EN593 -Designstandard ein systematisches Rahmen für das Design, die Herstellung und das Testen von Metall -Schmetterlingsventilen. In diesem Artikel wird die Kernanforderungen des Standards zutiefst analysiert und die technischen Vorteile von Schmetterlingsventilen untersucht, die diesen Standard (EN 593 Design Standard Butterfly Ventil) in industriellen Szenarien entsprechen.

Kernspezifikationen des EN593 -Standards

EN593 wurde vom Europäischen Komitee für Standardisierung (CEN) entwickelt und gilt für die Gestaltung von Metall-Schmetterlingsventilen in geflanschten oder in die Butt-geschweißten Pipeline-Systeme, die Isolations-, Regulierungs- und Kontrollfunktionen abdecken. Zu den technischen Highlights gehören:

Druck- und Größenbereich:

1. Nenndruck (PN): 2,5 bis 40 bar; American Standard Grade (Klasse): 150 bis 300;

2. Nenndurchmesser (DN): DN20 bis DN2400 mit einer maximalen Unterstützung von 2,4-Meter-Durchmesser-Design (DN2400);

3.. Spezielle Anwendungen (z. B. Prozesssteuerung) erfordern einen Hinweis auf EN1349 und EN60534-2-1 Ergänzende Standards.

Materielle und strukturelle Anforderungen:

1. Die Ventilkörper muss aus korrosionsbeständigem Metall (wie Kohlenstoffstahl, Edelstahl oder Duplexstahl) bestehen und die Materialzertifizierung der EN 10204 erfüllen;

2. Der Ventilstamm und die Schmetterlingsplatte müssen eine Torsionsfestigkeit aufweisen, und die Ventilsitzdichtung muss an Weichdichtungen (EPDM/FKM) oder Metall-Metall-Hartdichtungen angepasst werden.

3. Die Abmessungen der Flanschverbindung folgen streng dem EN 558 -Standard, um die globale Austauschbarkeit zu gewährleisten.

Leistungstestspezifikationen:

1. Versiegelungstest: Gemäß dem ISO 5208 -Standard wird Null -Leckage beim 1,1 -fachen des Nenndrucks erreicht.

2. Betriebsdrehmomentüberprüfung: Nach der Installation des Stellantriebs muss es 1000 Öffnungs- und Schließzyklustests bestehen, und die Drehmomentschwankung beträgt ≤ 5%.

3. Druckfestigkeitstest: Der Ventilkörper muss einem hydrostatischen Drucktest vom 1,5 -fachen des PN -Drucks 3 Minuten ohne Verformung standhalten

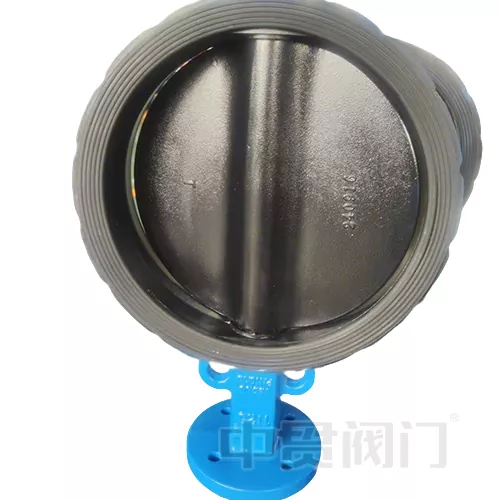

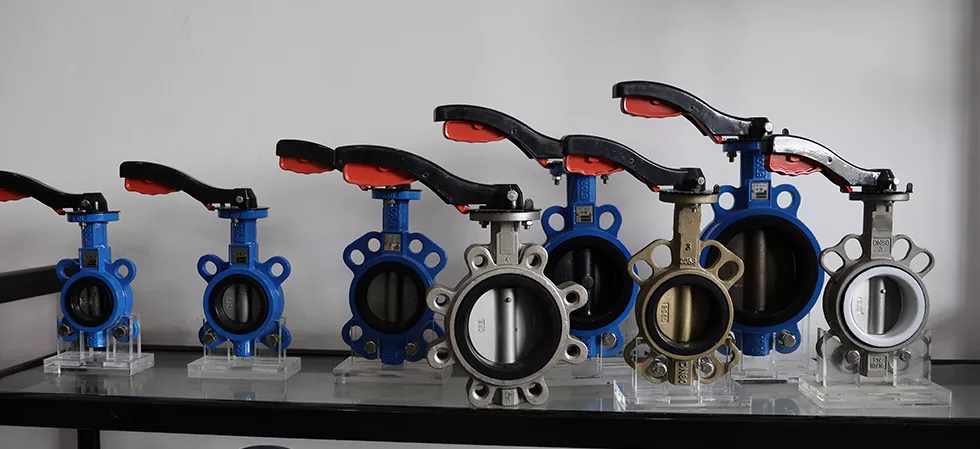

OurEn593 Design Standard Butterfly Ventil folgen Sie diesen Standards aus.

Technische Vorteile

Technische Vorteile:

Das Schmetterlingsventil, das dem EN593 -Standard (EN593 Design Standard Butterfly Ventil) entspricht, ist in den folgenden Szenarien gut geeignet:

Anpassungsfähigkeit an harte Medien:

1. Durch die Optimierung der Schmetterlingsplattenoberfläche mit Halar-, PTFE- oder Metallbeschichtung kann sie starkem Säure, Hochtemperaturdampf und abrasivem Granularmedium standhalten.

2. Zum Beispiel kann das DN1600 -Ventil der H2S -Korrosion bei 150 ° C- und PN16 -Bedingungen für eine lange Zeit im Schwefelwiederherstellungssystem einer petrochemischen Anlage standhalten.

Hocheffizientes Dichtungsdesign:

1. Die bidirektionale Versiegelungsstruktur (doppelt exzentrisch oder dreifach exzentrisch) verringert die Reibung des Öffnens und Schließens und erweitert die Lebensdauer des Ventilsitzes.

2. Die Leckage des Soft Dichtungsventilsitzes erreicht die Klasse VI (Dichtung auf Blasenebene), und das Hardsiegel trifft auf den Brandschutzstandard (API 607).

Intelligentes Upgrade -Potenzial

1. Die standardisierte ISO5211 Quadratwell-Grenzfläche (F05-F25) unterstützt die schnelle Integration von elektrischen/pneumatischen Aktuatoren;

2. In Kombination mit dem industriellen Internet der Dinge (IIOT) können das Ventildrehmoment, die Temperatur- und Leckagewarndaten in Echtzeit überwacht werden.
