In modernen Industriesystemen sind Effizienz, Sicherheit und Automatisierung nicht mehr optional – sie sind unerlässlich. Eine Komponente, die bei der Erreichung dieser Ziele eine entscheidende Rolle spielt, ist diePneumatisch betätigte Absperrklappe. Dieser Ventiltyp wird häufig in der Wasseraufbereitung, der chemischen Verarbeitung, der Energieerzeugung, der Lebensmittel- und Getränkeindustrie sowie in HVAC-Systemen eingesetzt und kombiniert einfaches mechanisches Design mit zuverlässiger pneumatischer Automatisierung. Seine schnelle Reaktion, seine kompakte Bauweise und sein geringer Wartungsaufwand machen ihn zur bevorzugten Wahl sowohl für Ein-Aus-Steuerungs- als auch Drosselanwendungen.
Dieser Artikel bietet einen professionellen und ausführlichen Überblick über diePneumatisch betätigte Absperrklappe, einschließlich Funktionsweise, Hauptvorteile, technische Parameter, Auswahlhilfe und häufige Fragen, die Käufer stellen, bevor sie eine Entscheidung treffen.

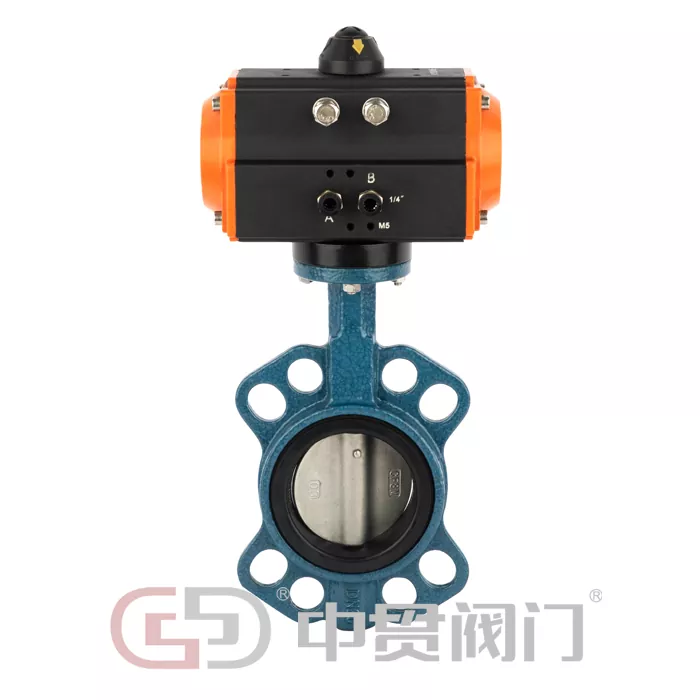

A Pneumatisch betätigte Absperrklappebesteht aus zwei Hauptteilen: einem Absperrklappengehäuse und einem pneumatischen Antrieb. Der Ventilkörper enthält eine Scheibe, die auf einer rotierenden Welle montiert ist. Wenn dem Stellantrieb Druckluft zugeführt wird, wandelt dieser den Luftdruck in eine mechanische Bewegung um und dreht die Scheibe um 90 Grad, um das Ventil zu öffnen oder zu schließen.
Offene Position: Die Scheibe richtet sich nach der Strömungsrichtung aus, sodass das Medium mit minimalem Widerstand hindurchströmen kann.
Geschlossene Position: Die Scheibe dreht sich senkrecht zur Strömung und dichtet so dicht am Ventilsitz ab.
Abhängig von den Systemanforderungen kann der Aktor als konfiguriert werdendoppeltwirkend(Luft zum Öffnen und Schließen) odereinfachwirkend/Federrückzug(Luft zum Öffnen, Feder zum Schließen oder umgekehrt) und gewährleistet so die Sicherheit bei Ausfall der Luftversorgung.
Manuelle Ventile erfordern menschliche Betätigung, was Geschwindigkeit, Genauigkeit und Integration in automatisierte Systeme einschränkt. APneumatisch betätigte Absperrklappebietet mehrere klare Vorteile:
Schnelle Reaktionszeitzur automatisierten Prozesssteuerung
Reduzierte Arbeitskostenund menschliches Versagen
Verbesserte Sicherheit, insbesondere in gefährlichen Umgebungen oder Umgebungen mit hohen Temperaturen
Einfache Integrationmit SPS, DCS und Fernsteuerungssystemen
Für Anlagen, die auf automatisierte oder halbautomatische Produktionslinien umsteigen möchten, ist die pneumatische Betätigung oft die kostengünstigste Lösung.
UnserPneumatisch betätigte Absperrklappewurde unter Berücksichtigung von Haltbarkeit, Präzision und internationalen Standards entwickelt. Jede Einheit wird getestet, um eine zuverlässige Leistung unter anspruchsvollen Betriebsbedingungen sicherzustellen.
Kompakte und leichte Struktur
ISO 5211-Montagepad für einfache Aktuatorinstallation
Geringer Drehmomentbedarf, wodurch die Antriebsgröße und der Luftverbrauch reduziert werden
Hervorragende Dichtleistung mit austauschbaren Ventilsitzen
Geeignet für flüssige und gasförmige Medien
Nachfolgend finden Sie eine vereinfachte technische Parametertabelle, die Ingenieuren und Käufern hilft, die Produktfunktionen schnell zu verstehen.
| Parameter | Spezifikation |
|---|---|
| Ventilgrößenbereich | DN50 – DN600 |
| Druckbewertung | Pn10 / lim16 |
| Körpermaterial | Sphäroguss, Kohlenstoffstahl, Edelstahl |
| Scheibenmaterial | Edelstahl, Sphäroguss (beschichtet) |
| Sitzmaterial | EPDM, NBR, PTFE |
| Aktuatortyp | Doppeltwirkend / Einfachwirkend (Federrückstellung) |
| Betriebsdruck | 0,4 – 0,7 MPa |
| Betriebstemperatur | -20°C bis +180°C |
| Verbindungsstandard | Wafer / Lug / Flansch |
| Steuermodus | Ein-Aus / Modulierend (mit Stellungsregler) |
Diese Konfiguration ermöglicht diePneumatisch betätigte Absperrklappezur Anpassung an verschiedene industrielle Umgebungen bei gleichzeitiger Beibehaltung einer stabilen und wiederholbaren Leistung.
Dank ihrer VielseitigkeitPneumatisch betätigte Absperrklappenwerden in zahlreichen Branchen eingesetzt:
Wasser- und Abwasseraufbereitungzur Strömungsisolierung und -regulierung
Chemische und petrochemische AnlagenUmgang mit korrosiven oder gefährlichen Medien
Lebensmittel- und Getränkeverarbeitungwo Hygiene und schnelle Bedienung gefragt sind
HVAC-Systemezur Kalt- und Warmwasserregelung
Kraftwerkefür Kühlwasser und Hilfssysteme
Aufgrund ihres einfachen Designs eignen sie sich auch für Rohrleitungen mit großem Durchmesser, bei denen andere Ventiltypen möglicherweise zu sperrig oder zu teuer sind.
Das Richtige wählenPneumatisch betätigte Absperrklappeerfordert die Bewertung mehrerer Schlüsselfaktoren:
Medientyp: Wasser, Gas, Öl oder ätzende Chemikalien
Temperatur- und Druckbereich: Passen Sie Sitz- und Korpusmaterialien entsprechend an
Ventilgröße und Anschlusstyp: Wafer-, Laschen- oder Flanschmontage
Kontrollbedarf: Ein-Aus-Steuerung oder modulierende Durchflussregelung
Fail-Safe-Funktion: Bestimmen Sie, ob eine Federrückstellung erforderlich ist
Indem Sie diese Parameter an Ihre Systemanforderungen anpassen, können Sie langfristige Zuverlässigkeit und optimale Leistung gewährleisten.
Einer der größten Vorteile von aPneumatisch betätigte Absperrklappeist sein geringer Wartungsaufwand. Die Routineinspektion umfasst typischerweise:
Überprüfen des Luftversorgungsdrucks und der Luftqualität
Überprüfen Sie Dichtungen und Sitze auf Verschleiß
Überprüfung der Reaktion des Aktuators und der Hubgenauigkeit
Sicherstellen, dass die Befestigungsschrauben sicher bleiben
Bei ordnungsgemäßer Installation und regelmäßigen Kontrollen kann die Lebensdauer des Ventils erheblich verlängert werden.
F: Wofür wird eine pneumatisch betätigte Absperrklappe verwendet?
A: Eine pneumatisch betätigte Absperrklappe wird zur Steuerung oder Isolierung des Flusses von Flüssigkeiten und Gasen in automatisierten Industrierohrleitungen verwendet und bietet schnelle Reaktion und zuverlässige Abdichtung.
F: Wie unterscheidet sich eine pneumatisch betätigte Absperrklappe von einer elektrischen Absperrklappe?
A: Eine pneumatisch betätigte Absperrklappe verwendet für den Betrieb Druckluft, was eine schnellere Betätigung und eine bessere Eignung für gefährliche Umgebungen ermöglicht, während elektrische Ventile auf Motoren und elektrischer Energie angewiesen sind.
F: Kann eine pneumatisch betätigte Absperrklappe korrosive Medien verarbeiten?
A: Ja, durch die Auswahl geeigneter Gehäuse-, Scheiben- und Sitzmaterialien wie Edelstahl und PTFE kann ein pneumatisch betätigtes Absperrventil sicher mit korrosiven Flüssigkeiten umgehen.
F: Eignet sich eine pneumatisch betätigte Absperrklappe zur Durchflussregulierung?
A: Ja, wenn ein pneumatisch betätigtes Absperrventil mit einem Stellungsregler ausgestattet ist, kann es zusätzlich zum einfachen Ein-Aus-Betrieb auch eine präzise modulierende Steuerung durchführen.
Zhejiang Zhongguan Ventilherstellung Co., Ltd.ist auf die Entwicklung und Herstellung hochwertiger Industriearmaturen spezialisiert, darunter auch diePneumatisch betätigte Absperrklappe. Mit strenger Qualitätskontrolle, fortschrittlichen Herstellungsprozessen und einem starken Fokus auf Kundenanforderungen bieten wir zuverlässige Ventillösungen für globale Industrien.
Für detaillierte Spezifikationen, maßgeschneiderte Lösungen oder technischen Support wenden Sie sich bitte anKontaktZhejiang Zhongguan Ventilherstellung Co., Ltd.Unser erfahrenes Team hilft Ihnen gerne bei der Auswahl des richtigen Ventils für Ihre Anwendung und sorgt für einen langfristigen Betriebserfolg.
-
