WCB-Kohlenstoffstahl bildet den Hauptdruckkörper des Ventils. Es wird in industriellen Rohrleitungen verwendet, bei denen Kohlenstoffstahl mit den Medium-, Temperatur- und Druckbedingungen kompatibel ist.
CF8 ist eine Gussedelstahlsorte, die im Großen und Ganzen dem Edelstahl 304 entspricht. Die Scheibe sitzt im Strömungsweg und berührt das Fördermedium, wodurch ihr Material ein wichtiger Faktor für die Korrosionsbeständigkeit ist.
Die CF8-Scheibe macht nicht das gesamte Ventil aus Edelstahl. Der WCB-Körper und andere benetzte Komponenten behalten ihre eigenen Materialeigenschaften und -beschränkungen.
Die Schaftachse ist von der Dichtfläche der Scheibe und der Mittellinie der Rohrleitung versetzt. Beim Öffnen bewegt sich die Scheibe vom Sitz weg, wodurch der Gleitkontakt im Vergleich zu einer konzentrischen Anordnung reduziert wird.
Weniger Reibung während der Scheibenbewegung trägt dazu bei, den Verschleiß der Dichtfläche zu begrenzen.
Die versetzte Geometrie reduziert unnötigen Kontakt beim Öffnen der Scheibe.
Die Absperrung hängt vom Sitzmaterial, dem Zustand der Klappe, dem Betriebsdruck und den angegebenen Leckagekriterien ab.
Das Ventil ist mit EPDM-, NBR- und PTFE-Sitzoptionen aufgeführt. Diese Materialien weisen unterschiedliche chemische und Temperaturbeständigkeitseigenschaften auf.
Der angegebene Temperaturbereich liegt je nach Sitzmaterial bei −20°C bis +180°C. Dies ist kein universeller Betriebsbereich für jede Sitzoption. Chemische Belastung, Druck, Temperaturschwankungen und die erforderliche Leckageleistung wirken sich alle auf die Einsatztauglichkeit aus.
Die bereitgestellten Informationen geben keinen numerischen maximalen Arbeitsdruck oder einen bestätigten Größenbereich für genau dieses Modell an. Der allgemeine Produktionsbereich für Absperrklappen des Unternehmens umfasst DN40–DN1600; Dies bedeutet nicht, dass jede Größe mit dieser spezifischen Kombination aus Gehäuse und Scheibe erhältlich ist.
Zhejiang Zhongguan Ventilherstellung Co., Ltd.konzentriert sich seit mehr als 19 Jahren auf Ventile und verfügt über Produktionsstandorte in Tianjin und Wenzhou. Die Basis in Tianjin wurde 2016 gegründet, gefolgt von der Gründung des Unternehmens Zhejiang im Jahr 2019. Das Ventilportfolio umfasstAbsperrklappen, Kugelhähne, Absperrschieber, Rückschlagventile, Fußventile, Siebe und Steuerventile.
Das Werk in Wenzhou ist auf Absperrklappen spezialisiert, einschließlich Wafer-, Laschen-, U-Profil- und Flanschausführungen. Zur Produktionsausrüstung gehören Ventildruckprüfmaschinen, Sitzmontagewerkzeuge, Wellenhülsen-Montagegeräte und Markierungsmaschinen.
Druckprüfungen und Inspektionen in der Produktionsphase sind Teil des Herstellungsprozesses. Zhongguan gibt an, über entsprechende ISO-Zertifikate für seine Ventile zu verfügen und kann gegebenenfalls Absperrklappen mit WRAS-zertifizierten Sitzen liefern. Das internationale Geschäft umfasst die Zusammenarbeit mit Unternehmen und Engineering-Projekten in Vietnam, Malaysia, Singapur und anderen Märkten. Überprüfen Sie unsereZertifikatefür weitere Einzelheiten.
Das Ventil kann für eine bidirektionale Abdichtung in beide Richtungen eingebaut werden, die bevorzugte Ausrichtung ist jedoch mit der Spindel stromaufwärts, um bessere Durchflusseigenschaften zu erzielen. Vergewissern Sie sich vor dem Verschrauben, dass der Pfeil auf dem Gehäuse mit dem vorgesehenen Strömungsweg übereinstimmt.
Überprüfen Sie den Sitz während geplanter Stillstände auf Schwellungen, Risse oder eingebettete Partikel. Tauschen Sie den Sitz aus, wenn Undichtigkeiten auftreten oder die Scheibe nicht mehr richtig sitzt. Halten Sie den Kontaktbereich zwischen Schaft und Scheibe frei von abrasiven Rückständen.

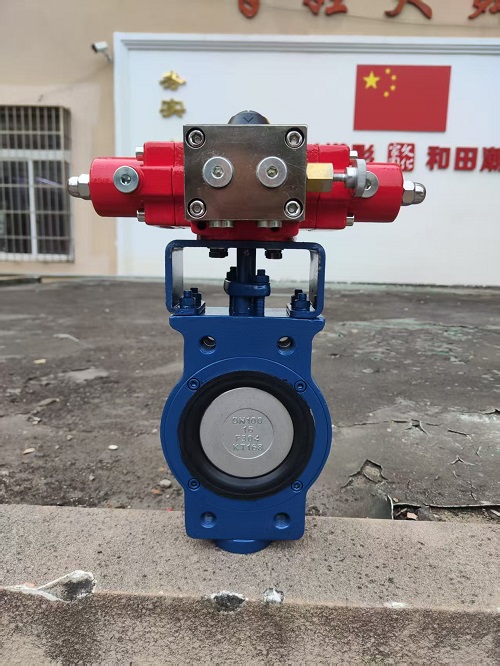

Ja. Das Ventil kann mit einer Montageschnittstelle für manuelle, pneumatische oder elektrische Antriebe geliefert werden. Das Antriebsdrehmoment muss mit der Ventilgröße, der Druckdifferenz und dem erforderlichen Sicherheitsfaktor übereinstimmen.
Passen Sie den DN des Ventils an den Innendurchmesser der Rohrleitung an und stellen Sie sicher, dass die Flanschnennleistung (PN10 oder PN16) mit den Gegenflanschen übereinstimmt. Berücksichtigen Sie Strömungsgeschwindigkeit, Druckabfall und die erforderliche Absperrklasse für die Anwendung.
Lagern Sie das Ventil an einem trockenen, sauberen Ort mit leicht geöffneter Klappe, um den Sitz zu schützen. Halten Sie die Flanschflächen abgedeckt und vermeiden Sie das Stapeln schwerer Gegenstände auf dem Ventil. Überprüfen Sie den Sitz und die Scheibe vor dem Einbau.
