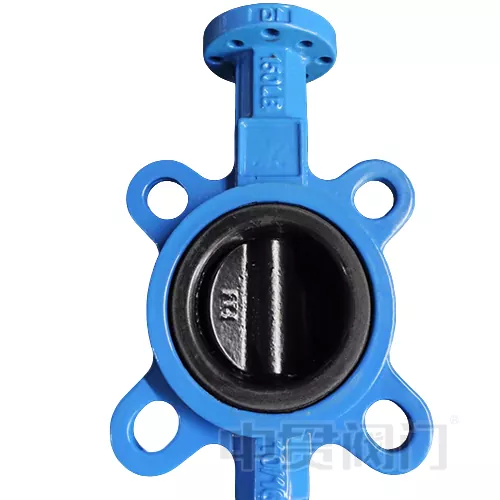

Absperrklappe mit Halar-beschichteter Scheibe

Die mit Halar beschichtete Scheibenklappe wurde für extreme chemische Umgebungen entwickelt und nutzt die Halar-Beschichtung (ECTFE) auf der Scheibenoberfläche, um eine hervorragende Korrosionsbeständigkeit zu erreichen. Mit einem Betriebstemperaturbereich von -40℃ bis 150℃ (bei der spezifischen Temperaturanwendung müssen auch die Sitzmaterialien berücksichtigt werden) und einer Dicke von 0,5–1,2 mm.

Die Kernfunktion der HALAR-Beschichtung

HALAR (Ethylen-Chlortrifluorethylen-Copolymer, ECTFE) ist ein Hochleistungs-Fluorpolymer, das durch einen elektrostatischen Sprühprozess die Oberfläche der Butterfly-Platte gleichmäßig bedeckt und eine dichte Schutzschicht mit einer Dicke von 0,5 bis 1,2 mm bildet. Bei der beschichteten Scheibenklappe von Halar gehören zu den Kernfunktionen dieser Beschichtung:

1. Chemische Korrosionsbeständigkeit: Es widersteht 98 % Schwefelsäure, 37 % Salzsäure, starkem Alkali (wie 50 % NaOH) und organischen Lösungsmitteln (wie Aceton, Xylol) und die Korrosionsrate beträgt weniger als 0,01 mm/Jahr;

2. Temperaturbeständigkeit: Langzeitgebrauchstemperaturbereich -40℃~150℃, kurzfristige Beständigkeit gegen 180℃Thermoschock;

3. Geringe Permeabilität: Die molekulare Struktur ist dicht und verhindert, dass das Metallsubstrat der Schmetterlingsplatte aufgrund des Eindringens des Mediums korrodiert.

4. Verschleißfestigkeit und Antihaftwirkung: Der Oberflächenreibungskoeffizient beträgt nur 0,3, was die Haftung körniger Medien verringert und den Wartungszyklus verlängert.

5. Im Vergleich zu PTFE- oder PP-Beschichtungen ist die mechanische Festigkeit von HALAR um mehr als 50 % erhöht, insbesondere unter häufigen Öffnungs- und Schließbedingungen, wodurch Risse und ein Abfallen der Beschichtung verhindert werden können.

Strukturoptimierung:

Um sich an die physikalischen Eigenschaften der HALAR-Beschichtung anzupassen, verfügt unsere mit Halar beschichtete Scheibenklappe über ein gezieltes Design:

1. Präzisionsbearbeitung der Butterfly-Platte: Das Grundmaterial besteht aus Edelstahl 316L oder Duplexstahl und die Oberflächenrauheit beträgt durch CNC-Drehen ≤ Ra3,2 μm, was eine gleichmäßige Haftungsbasis für die Beschichtung bietet. Der Rand der Butterfly-Platte ist abgerundet, um Spannungskonzentrationen in der Beschichtung zu vermeiden.

2. Bidirektionales Dichtungssystem: Mit dem weichdichtenden Ventilsitz aus EPDM oder FKM bildet es mit der HALAR-Beschichtung eine „starr-flexible Verbundwerkstoff“-Dichtungsschnittstelle und erreicht so eine bidirektionale Nullleckage bei einem Druck von ≤PN16 (gemäß ISO 5208-Standard).

3. ISO5211-Antriebsanpassung: Die Oberseite des Ventilschafts ist mit einer Vierkantschaftschnittstelle (gemäß ISO5211 F05-F10-Standard) ausgestattet, die direkt mit pneumatischen/elektrischen Antrieben installiert werden kann, und der Drehmomentausgangsfehler beträgt ≤5 %.

Anwendbare Medien und typische Szenarien

Die beschichtete Absperrklappe von Halar ist für folgende Medien ausgelegt:

1. Starke Säure/Laugen: z. B. Galvanisierungslösung (mit Chromsäure), feuchtes Chlorgas im Chlor-Alkali-Verfahren, Phosphorsäurekonzentrat;

2. Organische Lösungsmittel: petrochemische Zwischenprodukte wie Benzol, Ester, Ketone usw.;

3. Oxidierende Medien: Wasserstoffperoxid (Konzentration ≤ 50 %), Natriumhypochloritlösung;

4. Hochreine Flüssigkeit: CIP/SIP-Reinigungsmittel in der Pharmaindustrie, Reinstwasserabgabe.
