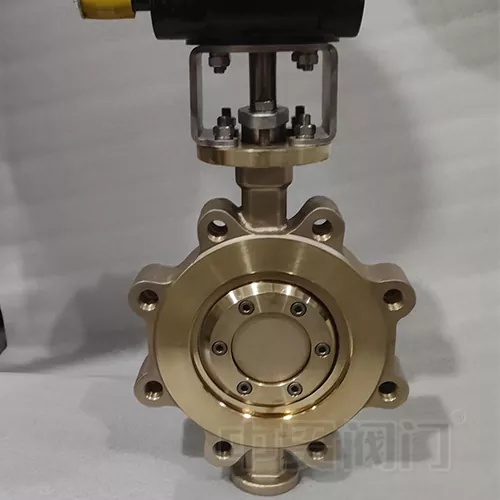

C95800 Marine-Absperrklappe mit dreifach versetztem Ansatz

Die langlebige Absperrklappe C95800 Marine mit dreifach versetztem Ansatz ist eine Hochleistungsklappe, die für den Marine- und Offshore-Bereich entwickelt wurde und aus der Legierung C95800 gegossen ist. Sie zeichnet sich durch hervorragende Korrosionsbeständigkeit und Verschleißfestigkeit aus und eignet sich besonders für raue Meeresumgebungen. Das Legierungsmaterial C95800 enthält einen hohen Anteil an Kupfer, das der Erosion von Meerwasser, Salznebel und anderen korrosiven Medien wirksam widerstehen kann und so den langfristig zuverlässigen Betrieb des Ventils in der Meeresumwelt gewährleistet

Designmerkmal

Erste Exzentrizität: Der Versatz der Ventilwelle relativ zur Mittellinie der Dichtfläche sorgt dafür, dass die Dichtfläche erst in der letzten Phase des Schließvorgangs Kontakt hat, wodurch die Reibung verringert wird.
Zweite Exzentrizität: Der Versatz des Ventilschafts relativ zur Mittellinie der Rohrleitung sorgt in Kombination mit der konischen Gestaltung des Ventilsitzes für den „keilförmigen“ Kontakt zwischen Ventilteller und Ventilsitz, um eine gleichmäßige Abdichtung zu gewährleisten.
Die dritte Exzentrizität: Durch das konische Winkeldesign des Ventilsitzes berühren sich Ventilteller und Ventilsitz beim Öffnungs- und Schließvorgang nahezu nicht, wodurch der Verschleiß verringert und die Lebensdauer verlängert wird.

Dank des dreifach versetzten Designs verfügt die C95800 Marine Triple Offset Lug-Absperrklappe über ein niedriges Betriebsdrehmoment und eignet sich für kompakte Stellantriebe, wodurch der Energieverbrauch des Antriebs reduziert wird. Darüber hinaus ermöglicht das Design der metallischen Dichtfläche eine Selbstkompensation, eine Anpassung an Temperaturschwankungen und den Verschleiß der Dichtfläche und verlängert so die Lebensdauer des Ventils

Typische Anwendungsszenarien:

1. Schiffe und Offshore-Plattformen: Ballastwassersysteme, Entlüftungsöffnungen für Rohöl-Ladetanks, Meerwasserkühlleitungen;

2. Binhai Energy: Auslass für Kryopumpe am Terminal für Flüssigerdgas (LNG), Meerwasserventil für Gezeitenkraftwerk;

3. Spezialindustrie: Verdampfungskristallisationsanlage für konzentrierte Sole in einer Chemiefabrik, Hochdruck-Umkehrosmose-Vorbehandlung einer Inselentsalzungsanlage
