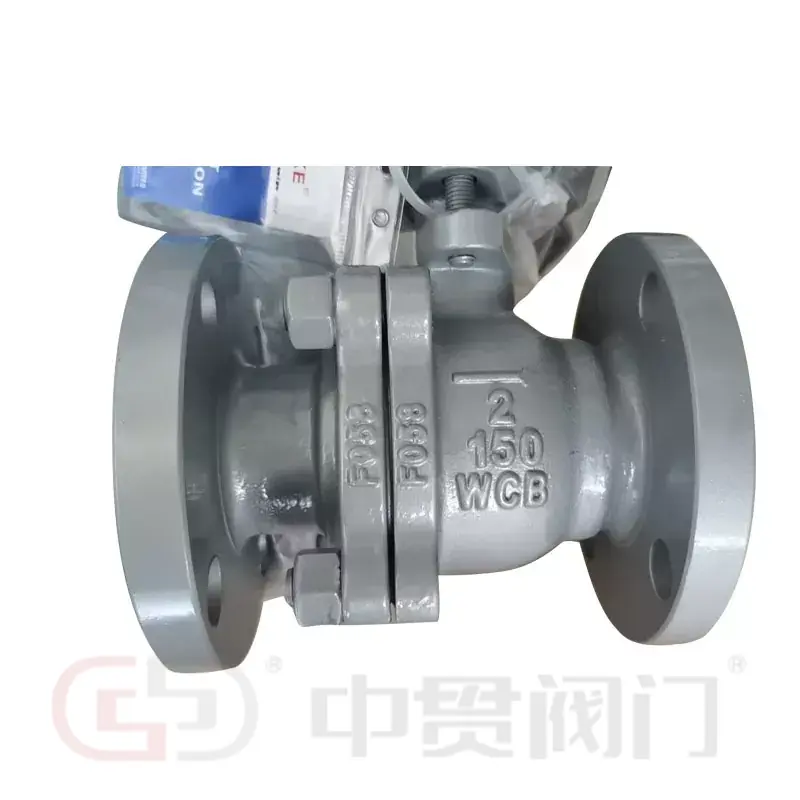

DerWCB Flansch-Schwimmkugelhahn für den industriellen Einsatzhergestellt vonZhejiang Zhongguan Ventilherstellung Co., Ltd.verfügt über ein geteiltes Gehäuse aus Kohlenstoffstahl, eine schwimmende Edelstahlkugel und Endflansche, die globalen Standards entsprechen. Unterstützt durch über 19 Jahre Fertigungserfahrung und zwei Produktionsstandorte in Tianjin und Wenzhou erfüllen diese Ventileinheiten strikt die AnforderungenAPI 6DUndASME B16.34Standards für den Absperrbetrieb von Flüssigkeits-, Gas-, Dampf- und Kohlenwasserstoffleitungen.
Die Betriebsparameter, Materialstandards und Strukturoptionen des schwimmenden WCB-Flanschkugelhahns für den industriellen Einsatz sind in der folgenden technischen Matrix aufgeführt:
Der Hauptkörper und der Seitenadapter sind mit hochbelastbaren Flanschschrauben befestigt, was eine vollständige interne Wartung und den Austausch des Sitzrings ermöglicht.
Der Mediendruck drückt die polierte schwimmende Kugel stromabwärts in die elastische Sitzfläche und sorgt so für eine dichte Abdichtung, wenn der Leitungsdruck steigt.
Die interne Einführung des Schafts mit integrierter Schulter verhindert das Auswerfen des Schafts bei Überdruckbedingungen.
Das Design mit hoher Plattform ermöglicht den direkten Anbau von pneumatischen oder elektrischen Schwenkantrieben.
Das technische Design des WCB-Flansch-Kugelhahns für den industriellen Einsatz bietet deutliche Betriebsvorteile in anspruchsvollen Rohrleitungsnetzen:
Der nachgeschaltete schwimmende Kugelmechanismus nutzt den internen Flüssigkeitsdruck, um die Kugel gegen den Sitz zu drücken und gewährleistet so eine leckagefreie Absperrung gemäß ANSI-Klasse-VI-Standards.
Das ASTM A216 WCB-Gussstahlgehäuse widersteht physischen Rohrbelastungen, Druckstößen und Dauerbetriebstemperaturen von bis zu 425 °C ohne strukturelle Verformung.
CNC-gefräste Mikro-Finish-Kugeln gepaart mit PTFE/R-PTFE-Sitzen minimieren die Reibung, reduzieren das Betriebsdrehmoment und erweitern die Auswahlmöglichkeiten für Aktoren.
Das zweiteilige, verschraubte, geteilte Gehäuse ermöglicht es Wartungsteams, interne Dichtungen zu warten und die Kugel zu polieren, ohne die gesamte Ventilbaugruppe austauschen zu müssen.
Jede hergestellte Ventileinheit wird vor Verlassen unseres Werks einer Druckprüfung gemäß API 598-Standards unterzogen:
Wird mit dem 1,5-fachen Nennbetriebsdruck angewendet, um die Integrität der Karosseriewand, die Gussdichte und die Verbindungsfestigkeit zu überprüfen.
Durchgeführt mit hydrostatischem Wasser- und pneumatischem Luftdruck beim 1,1-fachen Nenndruck, um die leckagefreie Leistung in beiden Strömungsrichtungen zu bestätigen.
Das Betätigungsdrehmoment wird über den gesamten 90°-Verfahrzyklus gemessen, um einen reibungslosen Betrieb zu gewährleisten und ein internes Festklemmen auszuschließen.
Aufgrund seiner Hochdruckeindämmung und des zuverlässigen Sitzschlusses wird der schwimmende WCB-Flanschkugelhahn für den industriellen Einsatz in kritischen Prozessindustrien eingesetzt:
Verwaltet Rohöltransportleitungen, Erdgasmessstationen und Kraftstoffterminal-Verteilerverteiler, die unter hohen Druckunterschieden betrieben werden.
Bietet eine Vierteldrehungsisolierung für nicht korrosive Kohlenwasserstoffe, Lösungsmittel, Prozessgase und Versorgungsluftleitungen. Für korrosive Chemikalienleitungen sind Gehäuseoptionen aus Edelstahl CF8/CF8M erhältlich.
Verwaltet die Hochtemperaturdampfverteilung, Kondensatleitungen und Kesselspeisewasserkreisläufe. Verbesserte PEEK- oder PPL-Sitze verhindern thermische Verformung bei schnellen Temperaturzyklen.
Bietet zuverlässigen Service in kommunalen Wasserversorgungsnetzen, industriellen Kühlwasserkreisläufen und Wasseraufbereitungsfiltrationsanlagen, die eine hohe Zyklenfestigkeit erfordern.

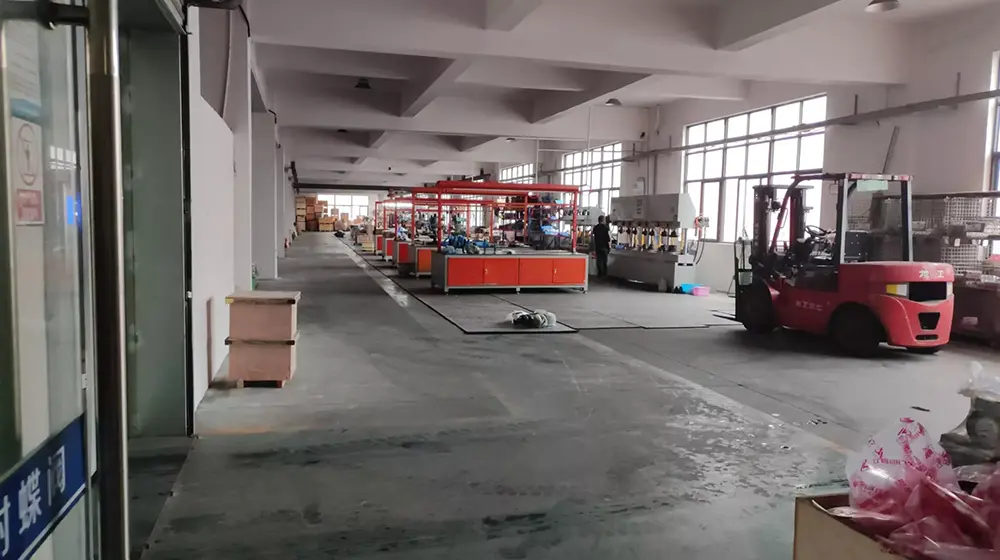

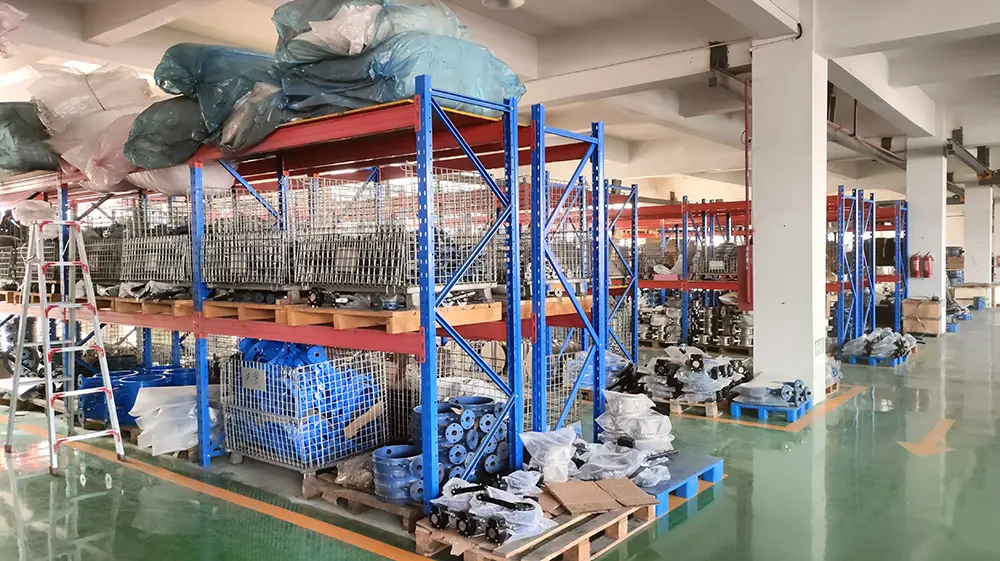

Zhejiang Zhongguan Ventilherstellung Co., Ltd.betreibt zwei spezialisierte Produktionsstandorte in Tianjin (Wasserversorgungskette/Gusseisen) und Wenzhou (industrielle Lieferkette/Stahlguss).
Mehrachsige CNC-Drehmaschinen bearbeiten Ventilkugeln und Sitzflächen mit exakten Mikrozoll-Toleranzen und verlängern so die Lebensdauer des Sitzes.
Erhältlich mit verlängerten Stielen für den erdverlegten Einsatz, Sperrgriffvorrichtungen und Flanschanschlüssen, die auf ANSI-, DIN- oder GB-Standards zugeschnitten sind.
Wir erfüllen Anfragen zum Austausch einzelner Einheiten bei Wartungseinsätzen sowie Projektlieferungen mit mehreren Containern.
Für Standardkonfigurationen werden innerhalb von 24 Stunden detaillierte technische Angebote und CAD-Maßzeichnungen erstellt.
Unterstützt durch ISO-Zertifizierungen und eine einjährige Produktgarantie mit kostenlosem Geräteaustausch bei nachgewiesenen Herstellungsfehlern. Überprüfen Sie unsereZertifikatefür weitere Einzelheiten.
Wir liefern Raised Face (RF), Flat Face (FF) und Ring Type Joint (RTJ). RF ist Standard für Drücke bis Klasse 300. FF wird beim Anschluss an gusseiserne Geräte verwendet, um Körperbelastungen zu vermeiden. RTJ wurde für Hochdrucksysteme der Klasse 600 mit metallischen Verbindungsnuten entwickelt.
Nach der Prüfung werden alle Innenkammern und Flanschflächen mit Rostschutzöl und schützenden Kunststoff-Endabdeckungen versehen. Sendungen in tropische oder maritime Umgebungen werden in VCI-Folie (Vapor-Corrosion Inhibitor) eingewickelt und in versiegelten, wärmebehandelten Holzkisten verpackt.
Ja. Standard-WCB-Stahl funktioniert bis zu -29 °C. Bei Minustemperaturen ersetzen wir das Gehäusematerial durch Niedertemperatur-Kohlenstoffstahl (LCB/LCC) und fügen verlängerte Hauben hinzu, um die Spindelpackung vor dem Einfrieren zu schützen.
Unser Standort in Tianjin stellt Wasserventile aus Gusseisen her, während unser Standort in Wenzhou Industrieventile aus Gussstahl und Edelstahl herstellt. Bestellungen für diesen WCB-Kugelhahn werden zur speziellen Produktion und Prüfung direkt an Wenzhou weitergeleitet.
